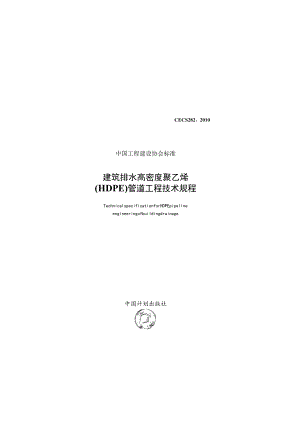

CECS282：2010中国工程建设协会标准建筑排水高密度聚乙烯(HDPE)管道工程技术规程TechnicalspecificationforHDPEpipelineengineeringofbuildingdrainage中国计划出版社中国工程建设标准化协会公告第68号关于发布建筑排水高密度聚乙烯（HDPE）管道工程技术规程的公告根据中国工程建设标准化协会关于印发中国工程建设标准化协会2005年第二批标准制、修订项目计划的通知（2005）建标协字第33号的要求，由上海建筑设计研究院有限公司、上海吉博力房屋卫生设备工程技术有限公司等单位编制的建筑排水高密度聚乙烯（HDPE）管道工程技术规程,经本协会建筑与市政工程产品应用分会（筹）组织审查，现批准发布，编号为CECS282«2010,自2011年2月1日起施行.中国工程建设标准化协会二。一。年十一月十五日根据中国工程建设标准化协会（2005）建标协字第38号关于印发中国工程建设标准化协会2005年第二批标准制、修订项目计划的通知的要求,制定本规程.建筑排水高密度聚乙烯管具有耐腐蚀、防渗漏、降低噪声、抗紫外线、防老化、耐寒、耐磨损、耐热性、曲挠性能好、强度高等优点.为进一步推广应用建筑用排水高密度聚乙烽管道,在参照国内外资料和征求各有关设计、科研、材料、施工和使用单位的意见的基础上编制了本规程.本规程共分6章和3个附录主要包括：总则、术语、管材及管件、设计、施工和验收等.根据原国家计委计标19861649号文关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知的要求,推荐给工程建设设计、施工等使用单位及工程技术人员采用.本规程由中国工程建设标准化协会建筑与市政工程产品应用分会归口管理并负责解释（北京首体南路9号主语国际2号楼,邮编IooO44）,在使用中如发现需要修改和补充之处，请将意见和资料径寄解释单位.主编单位：上海建筑设计研究院有限公司上海吉博力房屋卫生设备工程技术有限公司参编单位：中硅（北京）国际设计顾问有限公司上海市安装工程有限公司上海明谛科技实业有限公司主要起草人：徐凤康立照姜文源杜伟国俞志根朱建荣脱宁潘健刘彦菁主要审查人：赵锂黄金屏温武包虹 朱家真姚灯银 王瑞陈怀德 程宏伟符培勇周勇 俞同 华明九方玉妹归谈纯1 总则<1)2 术语(2)3 管材及管件(3)1.1 一般规定(3)1.2 管材、管件规格(4)4 设计(7)4.1 一般规定(7)4.2 系统设计(9)4.3 消声排水系统设计(11)4.4 防火、隔热措籥(11)4.5 管道朴德、支吊架(12)5 施工(15)5.1 一般规定(15)5.2 对惮连接(16)5.3 电熔管簿连接(17)5.4 密封典承推连接(19)5.5 螺纹件连接(20)5.6 伸缩承插连接(20)5.7 法兰连接(22)5.8 卡蠡连接(22)5.9 安装要求(22)6 验收(26)附录AHDPE消声管件规格尺寸(28)附录BHDPE管温度变化引起的伸缩量图(32)附录CHDPE管自由智长度(33)本规程用词说明(34)引用标准名录(35)附：条文说明(37)Contents1 Generalprovisions(1)2 Terms(2>3 Pipesandfittings(3)3. 1Generalrequirement(3)4. 2Pipesandfittingsspecification(4)4Design(7)4.1 Generalrequirement(7)4.2 Systemdesign(9)4. 3Design(orsilentdrainagesystem(11)4. 4Designmeasuresforfireproofnndheatinsulation(Il)5. 5Pipingcompensationandspacing(12)5Installation(15)5.1 Generalrequirement(15)5.2 Buttweldingconnection()6)5.3 Electriccouplingconnection(17)5. 4Rubbersealconnection(19)5. SScrew-elementconnection(20)5. 6Expansionsocketconnection(20)6. 7Fhngeconnection(22)5.8Clampnnection(22)5 .9Installationrequirement(22)6 Checkandacceptance(26)Appendix A HDPEsilentfittingsspecification(28)Appendix B HDPElengthvariationchart(32)Appendix C HDPEdeflectionleglengthchart(33)Explanationofwordinginthisspecification(34)1.istofquotedstandards(35)Addition：Explanationofprovisions(37)1.0.1为使建筑排水高密度聚乙烯（HDPE）管道在工程设计、施工及验收中做到技术先进、经济合理、安全可靠、确保工程质量,制定本规程.1.0.2本规程适用于新建、改建、扩建民用及工业建筑的生活棒水、屋面雨水排水系统的建筑排水高密度聚乙烯（HDPE）管道工程设计、施工及验收.1.0.3建筑排水管道工程采用的高密度聚乙烯（HDPE）管材及管件应符合国家现行标准建筑排水用高密度聚乙烽（HDPE）管材及管件CJT250的规定.1.0.4建筑排水高密度聚乙烯（HDPE）管道工程的设计、施工及脸收除应执行本规程外,尚应符合建筑排水塑料管道工程技术规程CJJ/T29等国家现行有关标准的规定.2.0.1建筑排水高密度聚乙烯（HDPE）管材及管件highdensitypolyethylenepipesandfittings用于建筑排水工程原材料为PE80高密度聚乙烯混配料经挤出成型的管材和模具成型或二次加工成型的管件.2.0.2建筑排水HDPE消声管材及管件HDPEsilentpipesandfittings用于建筑排水工程，原材料为PE80高密度聚乙烯混配料、添加矿物材料、通过增加管道材料的密度和管材管壁厚度、并在排水管件水流冲击区域增加特殊声学消声肋的管材及管件.2.0.3消声排水系统silentdrainagesystem采用建筑排水HDPE消声管材及管件达到降低噪声的建筑排水系统.3管材及管件3.1 一般规定3.1.1 建筑排水高宙度聚乙烯（HDPE）管（以下简称HDPE管）和建筑排水高密度聚乙烯（HDPE）消声管（以下简称HDPE消声管）应采用以高密度聚乙烯树脂为基料的"PE80"混配料,其基本性能应符合表3.1.1的要求.«3.1.1HDPE管、HDPE消声管原材料的修本性筑要求项目HDPE管HDPE消声督密度Scm,)O.941O.9651.7用体海动速率MFR(5kg,190C.c10min)0.2-1.10.4-0.3.1.2 HDPE管材、管件和HDPE消声管材、管件的物理、力学性能应符合表3.1.2的要求.«3.1.2管材、管件的物理、力学性能序号现HHDPEttM.筒件的要求HDPEinmIT材、管件的要求1传材”向回编率（110C）<3%,管材无分层.开裂为起泡v%tr材无分膜、开*聊起泡2编体施动速率MFR(Sk<a90r.g10min)0.2VMFRV1.1管材、管件的MFR与原料粒的MFR相差傀不应大于0.2O.4<MFR<0.8管材、管件的MFR与IUI越的MFR相弟值不应大于0.23H化诱导时间OlT<200.min)管材、管件的OlT?20管材、管件的OT>25it*3.1.2序号项目HDPE管材、管件的要求HDPE消声管材、管件的要求4舲液压强度试验(80.l65h.4.6MPa)管材、管件在道验期间不破裂、不承况管材.管件在试雅期间不破裂、不，漏5管材环刚度SJkNAnD仅针对带有“BD”标识的膏材St>4Sr126管件加熊试验(110C±2,lh)管件无分层.开裂和起泡IT件无分层，开裂和起泡3.1.3 二次成型的管件产禁切削焊缝内外的凸起.3.1.4 管材和管件应有产品合格证书.HDPE管材及管件和HDPE消声管管材及管件的标识应符合建筑排水用高密度聚乙烯(HDPE)管材及管件CJ/T250的要求.3.1.5 在常压条件下，高密度聚乙烯管内的连续排水温度应为OC65C瞬间排水温度不应大于95C,工作环境温度可为一40C65C3.2 管材、管件规格3.2.1HDPE管材和HDPE消声管材规格尺寸应符合表3.2.1-1-表3.2.13的规定.3.2.1-1HDPE管材S12.5管系列尺寸公称外也d平均外径壁厚ey(mm)<三SB.OMAMarr323232.33.03.3404040.43.03.3SO5050.53.03.3565656.S3.03.3续表3.2.1-1公除外役d平均外径d.(mm)壁厚rr(mm)d-diCe<yMa636363.63.03.3757575.73.03.3909090.83.53.9110110110.84.24.912512S125.94.85.5160，160161.06.26.9200200201.17.78.72502S0251.39.610.83153)5316.512.113.6表3.2.12HDPE管材S16管系列尺寸公劣外径d平均外般d.(mm)壁厚ev(mm)d一d.一,.M,一200200201.16.26.92502502S1.37.88.6315315-316.S9.810.8表3.2.1-3HDPE消声管材S12.5系列尺寸公体外径d平均外般4(mm)5?厚ev(11un)dud-一e,MMSe5656.53.23.5636363.63.23.5757575.73.64.0909090.8S.56.0110110110.86.06.5135135135.96.06.5160160161.07.07.73.2.2建筑排水
