聊城大学《数控技术》期末复习题及参考答案.docx

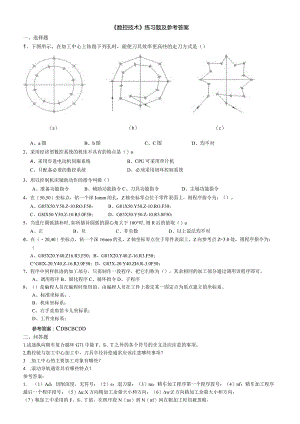

数控技术练习题及参考答案一、选择题1、下图所示，在加工中心上钻削下列孔时，能使刀具效率更高些的走刀方式是（）（a）（b）（c）A、a图B、b图C、C图D、均不对2、采用经济型数控系统的机床不具有的特点是（）oA、采用步进电动机伺服系统B、CPU可采用单片机C、只配备必要的数控系统D、必须采用闭环控制系统3、用以控制机床辅助动作的指令叫做（）A、准备功能指令B、辅助功能指令C、刀具功能指令D、主轴功能指令4、在（50,50）坐标点，钻一个深Iomm的孔，Z轴坐标零点位于零件表面上，则程序指令为：（）。A、G85X50.Y50.Z-10.RO.F50；B、G81X50.Y50.Z-10.RO.F50；C、G8lX50.Y50.Z-10.R5.0F50；D、G83X50.Y50.Z-10.R5.0F50；5、当进行圆弧插补时,如所插补圆弧的圆心角大于180°时,则R后的值取（）oA、正B、负C、非负数D、以上说法均不对6、在（20,40）坐标点，钻一个深16mm的孔，Z轴坐标零点位于零件表面上，Z向参考点Z=3.0处，则程序指令为：（A、G85X20.Y40.Z16.R3.F50；B、G81X20.Y40.Z-16.R3.F50；CG8lX-20.Y40.Z-16.R3.0F50；D、G83X-20.Y40.ZI6.R-3.0F50；7、程序中同样轨迹的加工部分，只需制作一段程序，把它们称为（），其余相同的加工部分通过调用该程序即可。A、调用程序B、固化程序C、循环指令D、子程序8、（）是编程人员在编程时使用的，由编程人员在工件上指定某一固定点为原点建立的坐标系。A、标准坐标系；.B、机床坐标系；C、右手直角笛卡儿坐标系；D、工件坐标系；参考答案：Cdbcbcdd二、问答题1.试述纵向粗车复合循环G71中除F、S、T之外的各个符号的含义及应注意的事项。2,数控铳与加工中心加工中，刀具半径补偿通常应该注意哪些事项？3 .加工中心的主要加工对象有哪些？4 .滚动导轨通常具有哪些特点？参考答案：1. （1）Ad：切削深度，无符号；（2）e：退刀量；（3）ns：精车加工程序第一个程序段号；（4）nf：精车加工程序最后一个程序段号；（5）u:X方向精加工余量大小和方向；（6）w:Z方向精加工余量大小和方向；（7）粗加工中采用的F、S、T值，在程序段N（ns）到N（nf）间在粗加工时均被忽略。（8）在运动轨迹程序段N（ns）到N（nf）间指定G96或G97无效，G71前指定的有效;（9）在运动轨迹程序段N（ns）到N（nf）间，当采用GO指定时，快速移动，采用GI时，进给移动，在该程序段中，不能指定Z轴运动。（10）在程序段ns-nf间不能调用子程序。2.（1）机床通电后，为取消半径补偿状态。（2） G41、G42、G40不能和G01、G02一起使用，只能与GOO、GOl一起使用，且刀具必须要移动。（3）在程序中用G42指令建立右刀补，铳削时对于工件将产生逆铳效果，故常用于粗铳怕；用G41指令建立左刀补，铳削时对于工件将产生顺铳效果，故常用于精铳。（4） 一般情况下，刀具半径补偿量应为正值，如果补偿值为负，则G41和G42正好相互替换。（5）在建立刀具半径补偿以后，不能出现连续两个程序段无选择补偿坐标平面的移动指令，否则数控系统因无法正确计算程序中刀具轨迹交点坐标，可能产生过切现象。（6）在补偿状态下，铳刀的直线移动量及铳削内侧圆弧的半径值要大于或等于刀具半径，否则补偿时会产生干涉，系统在执行相应程序段时将会产生报警，停止执行。（7）若程序中建立的半径补偿，在加工完成后必须用G40指令将补偿状态取消，使铳刀的中心点回复到实际的坐标点上。（8）刀具在因磨损、重磨或者更换后直径发生变化时，可使用刀具半径补偿功能，不必修改程序，只需改变半径补偿参数即可。3. （1）箱体类零件；（2）复杂曲面；（3）异形件；（4）盘、套、板类零件；（5）特殊加工类4. （1）摩擦因数低，运动灵敏度高，低速不爬行。（2）摩擦功耗小，移动轻便。（3）定位精度远高于滑动导轨。（4）耐磨性高，磨损小，精度保持性好，寿命长。（5）润滑系统简单，维护方便。（6）结构复杂，制造困难；接触面积小，抗震性较差；对脏、杂物较敏感，防护要求高。
