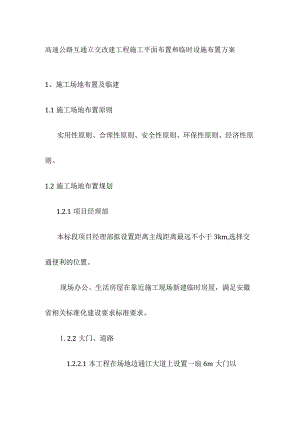

高速公路互通立交改建工程施工平面布置和临时设施布置方案1、施工场地布置及临建1.1施工场地布置原则实用性原则、合理性原则、安全性原则、环保性原则、经济性原则。1.2施工场地布置规划1.2.1项目经理部本标段项目经理部拟设置距离主线距离最远不小于3km,选择交通便利的位置。现场办公、生活房屋在靠近施工现场新建临时房屋，满足安徽省相关标准化建设要求标准要求。1.2.2大门、道路1.2.2.1本工程在场地边通江大道上设置一扇6m大门以供人员及车辆进出。1.2.2.2正门两侧围墙上分别绘出本工程建设效果图，标明工程概况、建设单位、设计单位、监理、施工单位名称，项目负责人名字和监督电话。在主入口大门一侧道路旁设三根IOnI长、间距Im的金属旗杆,并按标准制作。主入口大门一侧道路前设置四牌一图。在主入口处设置车辆冲洗设备,采用循环水冲洗。1.2. 2.3根据施工期间各阶段的实际情况,合理规划施工道路。按照文明工地的要求，施工场地内需全部为硬地坪，对于重载车经过路线,采用20cm厚的C20混凝土浇灌，内铺14200钢筋网。道路区域位置详见附图。1.2.3、 围墙布置采用砖砌围墙，高度约为2米，将此围墙加高至2.5米作为施工区域的围墙。办公、生活区域与施工区域的围墙采用彩钢板搭设。1.2.4、 办公区、生活区、施工区临时房搭设根据现场的实际情况并结合招标文件要求,现阶段主要做如下布置:根据业主提供的用地范围结合实际现场的场地情况以及对于现场临设布置的具体要求，作如下布置：1.2.4.1 办公区域在施工现场西侧围墙内，搭设一幢宽度为6米，长度为28米共14间的二层彩钢板活动房作为现场办公室（包括业主、监理办公室）。1. 2.5生活区域2. 2.5.1宿舍在施工现场西侧搭设2幢二层普通活动房作为职工宿舍,包括各类指定分包及独立分包用房，每幢宿舍楼共18间宿舍，每间宿舍为360OmmX600Omm约21.6出总面积777.611每间宿舍计划安排7人入住。宿舍顶部安装25w节能灯一个，安装吸顶吊扇2台，在每间宿舍靠窗位置设置2个充电插座。为创节能型工地，在每间宿舍安装限流器一个。在生活区内另外设置临时食堂、浴室、厕所及工具间、仓库等必要配套设施。在每幢宿舍楼的中间位置即楼梯间后设置盥洗室，内设少量的大便槽和小便槽以供住宿人员使用。3. 2.5.2浴室设置一间6000X900OnIm浴室，内安装满足施工人员需要的淋浴头，墙面铺贴1800mm高瓷砖，地面铺设300mm×300mm防滑地砖，灯采用防暴灯。浴室设置30H左右更衣室一间，在更衣室墙上设置4套共20个挂衣钩。4. 2.5.3厕所间施工及办公区厕所平面尺寸为3600×3600mm,生活区厕所平面尺寸为3600×3600mio厕所平面尺寸为采用水冲槽式，配置手动冲水水箱，化粪池将使用附近已有化粪池；蹲位之间设LOm高隔板；厕所地面铺设30OmmX30Omm防滑地砖，百叶窗离地1.8m安装，大小便槽及墙面1200mm高以下贴瓷砖。4.6.6. 仓库及工具间仓库及工具间平面尺寸为4800×4800mm(1)开设窗户，保持仓库良好的通风。(2)物品堆放要有货架。2、施工现场临时用电5. 1本工程拟假设施工用电源630KVA变压器一个，施工时我公司将临时用电引入工地，设配电室，采用集中管理，从配电室各分三路接出,一路办公用电,一路大型机械设备用电(塔吊),一路其它施工用电。现场施工用电线路采用三相五线制，沿围墙做地下埋置布置(地面下200mm),根据现场施工需要设置分配箱，当电缆穿越施工场地内的主要路口时，均在路基以下预先埋设中100钢管，钢管两端长出路肩500。同时施工现场设置4个灯架以布置投光灯，用于夜间施工照明。6. 2现场电缆主线采用12(W电缆，大型机械设备用电和其它施工用电均采用95面电缆，办公用电及生活用电采用70mm2o7. 3结构楼层的施工用电，每个区域沿结构留洞向上布置二根95面电缆每2层设1只分配电箱,再由分配电箱分别拉出开关箱接至楼层施工用电部位，满足结构、安装等施工需要。2.4厕所等生活用电均采用36V低压电。3、临时用水3.1将水源分三路接出水管，一路为施工用水、一路为生活用水，另一路作为消防用水，并用口径由8075等规格组成供水网络，并在各需要用水部位留出水龙头。3. 2消防用水管一律使用75管,在施工区域内设置2处消防栓，配备20OnI消防软管。3. 3所有水管均沿围墙或路下敷设，穿越重载车处作加固处So4、临时排水及污水排放4. 1沿建筑施工区域外围设置明排水沟40OmmX35Omm（深X宽），排水沟上盖板采用废旧短钢筋焊接后覆于排水沟上方，每隔50m设置一个800X800X800集水井，排水沟沟底坡度按2%布置,施工废水通过沉淀池3级沉淀后方可排入场外指定排水管道。分别就近排入市政污水管道或现场业主指定的排水口。5. 2在工地车辆入口处设置1个尺寸为IOnIX32mX0.45的洗车槽，供清洗车辆轮胎及隔砂所用。5、拌合站建设考虑本工程实际情况，本标采用自建拌合站，自拌混凝土。严格执行安徽省促进散装水泥和预拌混凝土发展办法（省政府令第216号）文件的要求。6、工地试验室本标段设立工地试验室，工地试验室为母体检测机构的派出机构，受母体监督和管理，应具备独立检测能力。设定流程如下:1.母体检测机构，以授权书的方式，授予工地试验室试验检测项目和类别、授权相关试验室主要人员，派驻母体常驻人员等。2.得到授权后，工地试验室要组织相关的资料，编写资质申请书,向项目所在地业主提交能力证明材料,其中包括了母体信息,工地试验室人员信息，仪器信息，能开展的检测项目和类别等，证明已经具备试验能力，然后由质监站能力核验，核验通过，即可开展试验检测。7、预制梁场建设场地平整、存梁区、场内排水、龙门吊、制梁台座等设施的建设严格按照标准化建设相关管理办法执行。8、平面布置图详见附平面图合芜高速二坝（长安）互通立交改建工程临建总平面图合芜高速二坝（长安）互通立交改建工程工地通江大道办公生活区现状工厂区预制场临建内道路拌合站及加工厂
