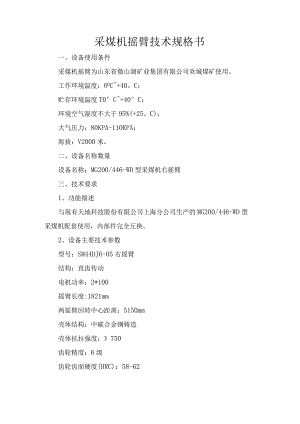

采煤机摇臂技术规格书.docx

采煤机摇臂技术规格书一、设备使用条件采煤机摇臂为山东省微山湖矿业集团有限公司欢城煤矿使用。工作环境温度：O0C+40。C；贮存环境温度T0°C+40°C；环境空气湿度不大于95%(+25。C)；大气压力：80KPA-110KPA；海拔：V2000米。二、设备名称数量设备名称：MG200/446-WD型采煤机右摇臂三、技术要求1、功能描述与现有天地科技股份有限公司上海分公司生产的MG200/446-WD型采煤机配套使用，内部件完全互换。2、设备主要技术参数型号：SM44DJ6-05右摇臂结构：直齿传动电机功率：2*100摇臂长度:1821mm两摇臂回转中心距离：5150mm壳体结构：中碳合金钢铸造壳体抗拉强度：750齿轮精度：6级齿轮齿面硬度(HRC)：58-62润滑方式：飞溅润滑冷却方式：水冷、内外喷雾冷却压力：内12.5MPA、外3MPA3、技术要求壳体铸造材料进行调质，提升采煤机壳体强度等综合力学性能。齿轮精度6级，齿面硬度HRC58-62。润滑方式：飞溅润滑浮动油封采用德国格茨进口产品，高速轴油封采用Simrit产品。轴承：采用日本进口NSK轴承，或FAG轴承。扭矩轴为易损件。四、供货范围446采煤机右摇臂一套（不含截割电机）五、设计制造及检验标准1、煤矿安全规程（2022版）2、滚筒采煤机出厂检验规范MT/T82-19983、滚筒采煤机喷雾降尘用喷嘴基本尺寸MT/T662-2007六、质保设备的质量保证期应为12个月。时间从设备安装、试运行且验收合格后起计算。在质保期内，对于非使用原因造成的故障，供应商负责免费提供维修服务。
