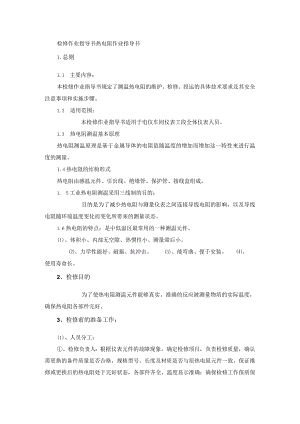

检修作业指导书热电阻作业指导书.docx
检修作业指导书热电阻作业指导书1.总则1.1 主要内容：本检修作业指导书规定了测温热电阻的维护、检修、投运的具体技术要求及其安全注意事项和实施步骤。1.2 适用范围：本检修作业指导书适用于电仪车间仪表工段全体仪表人员。1.3 热电阻测温基本原理热电阻测温原理是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度的测量。1.4热电阻的结构形式热电阻由感温元件、引出线、绝缘管、保护管、接线盒组成。1. 5工业热电阻测温采用三线制的目的：目的是为了减少热电阻与测量仪表之间连接导线电阻的影响，以及导线电阻随环境温度变化而变化所带来的测量误差。1.6热电阻的特点：是中低温区最常用的一种测温元件。(1)、体积小、内部无空隙、热惯性小、测量滞后小。、力学性能好、耐振、抗冲击。(3)、能弯曲、便于安装。、使用寿命长。2、检修目的为了使热电阻测温元件能够真实、准确的反应被测量物质的实际温度，确保热电阻各部件完好。3、检修前的准备工作：(1)、人员分工：、检修负责人：根据仪表元件的故障现象，确定检修项目，负责检修质量，确认需更换的备件质量是否合格，规格型号、长度及材质是否与原热电阻元件一致，保证维修或更换后的热电阻处于完好状态，各部件齐全，温度显示准确；确保检修工作保质保量完成。、安全负责人：负责检修期间的安全监护，落实安全措施是否到位、是否完善，防护器材是否准备齐全，佩戴是否规范，提醒检修负责人在检修时应注意的事项；确保安全防护措施到位，保证检修工作安全顺利完成。、工作时间：、检修工具：12寸活口1把、钳子、螺丝刀、胶布、细砂纸。、检修备件：热电阻、金属缠绕垫。、票证的办理：需办理检修通知单、检修任务书、工艺交出单（根据具体实际情况）、登高时需办理高处作业证。4、检修过程中的要求：、首先落实检修所需的备件，备件应与所更换或维修的热电阻的规格、型号、材质、长度等相一致。（2）、准备好使用的工具，工具必须合适，完好，齐全。（3）、相关票证办理齐全,在得到调度、操作工及相关人员的同意后方可施工。、检修热电阻时必须确认是否带调节阀及联锁、报警装置，如带联锁报警需提前拆除联锁并提醒要求操作工给予确认，同时要求操作工加强监控；如带调节阀自控装置，需要求操作工将调节阀打到手动状态，同时操作工现场监护。、在拆卸或维修热电阻套管前，必须确认工艺处理合格,操作工现场监护。、更换或维修热电阻套管时身体必须避开热电阻安装口，同时站在上风向处。、更换热电阻套管时要求操作工将管线内介质、压力排净，检修负责人检查确认后方可拆卸，佩戴好安全防护器材，做好安全防护措施。、更换热电阻套管时，一并将缠绕垫进行更换，缠绕垫需确认材质正确，密封面压正。、更换热电阻芯子或检查接线时，要注意检查套管内应清洁、无锈蚀、无污物，套管无泄漏；注意更换的热电阻芯子应与原芯子长度一致，将热电阻芯子固定好，接线要紧固，接线处无毛刺。（10）、在拆接信号线时，需注意信号线不能出现短路、接地现象，3根信号线用胶布包好，同时屏蔽层也要检查防止出现接地现象。）、将热电阻接线盒进线口处用防爆泥密封好，做好防水措施。（12）.检查热电阻故障时，要一并检查、测量信号线的完好情况，确认信号线是否有中间接头，是否存在接触不良、氧化、松动等情况，确认模块通道的正常情况，5、检修质量要求：维修或更换的热电阻套管（芯子）安装应规范、牢固，各部件连接处及接线处紧固，缠绕垫密封面压正，材质正确，温度显示准确，做好防水措施。6、检修后的要求：、检修任务完成后，及时将现场清理干净，做到工完料净场地清。、检修完成后，观察温度显示准确正常后，要求操作工及时将检修时拆除的联锁报警装置投入，带调节阀的及时将调节阀投入正常使用状态。7、检查与维护、每天巡检时对热电阻外观进行检查：接线盒、保护管是否完好，防水措施是否完善。、各信号线连接是否松动、磨损，有无毛刺过长接地现象。、各信号线穿线管、防爆管是否完好，固定是否牢固，连接是否完好。、热电阻保护套管与工艺管道连接密封处有无泄漏。、停车时应及时检查热电阻保护管的腐蚀、冲刷情况，严重的予以更换。、每次下雨后，应及时检查电缆沟内是否有存水，及时将积水抽干。8.常见故障现象及处理方法：故障现象可能原因处理方法显示仪表指示值比实际值低或示值不稳保护套管内有金属屑、灰尘，接线柱间脏污及热电阻短路（水滴等）除去金属屑，清扫灰尘、水滴等，找到短路点，加强绝缘显示仪表指示为无穷大热电阻或引出线断路及接线端子松开等更换热电阻体或焊接及拧紧接线螺丝等组织与温度关系有变化热电阻丝材料受腐蚀变质更换热电阻显示仪表指示负值显示仪表与热电阻接线有错,或热电阻有短路现象改正接线，或找出短路处，加强绝缘9.安全注意事项、对可能导致工艺参数波动或带联锁报警装置及调节阀的检修作业，必须事先取得工艺人员的认可。(2)、根据工艺介质正确选择测温套管及密封垫片的材质。、检修时注意仪表接线不能出现短路、接地等现象，计算机电缆的屏蔽也不能出现接地现象。
