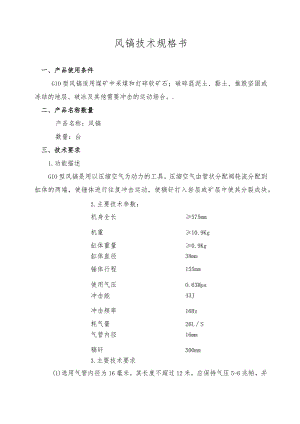

风镐技术规格书.docx

风镐技术规格书一、产品使用条件GlO型风镐适用煤矿中采煤和打碎软矿石；破碎混泥土、黏土、推毁坚固或冻结的地层、破冰及其他需要冲击的运动场合。.二、产品名称数量产品名称：风镐数量：台三、技术要求1.功能描述GIO型风镐是用以压缩空气为动力的工具，压缩空气由管状分配阀轮流分配到缸体的两端，使锤体进行往复冲击运动，使稿钎打入岩层或矿层中使其分裂成块。2.主要技术参数：机身全长575mm机重10.9Kg缸体重量0.9Kg缸体直径38mm锤体行程155mm使用气压O.63Mpa冲击能43J冲击频率16Hz耗气量26LS气管内径16mm稿钎500mm3.主要技术要求(1)选用气管内径为16毫米，其长度不超过12米，应保持气压5-6兆帕，并保持内部清洁和气管接头应接牢。(2)装上钎镐时应检查镐钎尾部和托钎体配合间隙，然后握住手柄慢慢向凿岩方向施加压力，使镐钎进行正常工作。(3)风镐正常工作时，每隔2-3小时,加一次润滑(润滑油粘度为3-4.5°E50的涡轮机油)，由联接管处注入。(4)凿击软矿层时，勿使钎镐全部插入矿层，以防空击。(5)若镐钎卡在岩缝中，不可猛力摇动气镐，以防损坏联接的零部件。(6)如滤网被污物堵塞应及时排除，不得取掉滤网。(7)风镐在使用期间，每星期至少拆卸两次，柴油清洗、吹干、并涂以润滑油，再进行装配和试验。(8)如风镐长期停止使用，应拆卸清洗、油封、仓库保存。四、供货范围风镐(含使用所需的全部附件)台，每台随机提供产品说明书、矿用产品安全标志、产品合格证、易损件(或备件)清单书面版各一份。五、设计、制造和检验标准1.须符合MT/T688T997、煤矿安全规程(2016版)等，以及行业最新标准、规范要求。2.具有防震、密封、耐磨等性能，必须符合有关环保和消防等相关要求。六、质保期质量保证期为12个月，从风镐验收合格、使用后算起。在质量保证期内，对于非买方原因造成的故障，供应商负责免费提供维修服务。制:技术负责人:机电负责人：机电信息管理部:
