欢迎来到第壹文秘! | 帮助中心 分享价值,成长自我!
第壹文秘
全部分类
  • 幼儿/小学教育>
  • 中学教育>
  • 高等教育>
  • 研究生考试>
  • 外语学习>
  • 资格/认证考试>
  • 论文>
  • IT计算机>
  • 法律/法学>
  • 建筑/环境>
  • 通信/电子>
  • 医学/心理学>
  • ImageVerifierCode 换一换
    首页 第壹文秘 > 资源分类 > DOCX文档下载
    分享到微信 分享到微博 分享到QQ空间

    胶凝材料理论分析.docx

    • 资源ID:650796       资源大小:77.15KB        全文页数:4页
    • 资源格式: DOCX        下载积分:5金币
    快捷下载 游客一键下载
    账号登录下载
    三方登录下载: 微信开放平台登录 QQ登录
    下载资源需要5金币
    邮箱/手机:
    温馨提示:
    快捷下载时,如果您不填写信息,系统将为您自动创建临时账号,适用于临时下载。
    如果您填写信息,用户名和密码都是您填写的【邮箱或者手机号】(系统自动生成),方便查询和重复下载。
    如填写123,账号就是123,密码也是123。
    支付方式: 支付宝    微信支付
    验证码:   换一换

    加入VIP,免费下载

    账号:
    密码:
    验证码:   换一换
      忘记密码?

    友情提示
    2、PDF文件下载后,可能会被浏览器默认打开,此种情况可以点击浏览器菜单,保存网页到桌面,就可以正常下载了。
    3、本站不支持迅雷下载,请使用电脑自带的IE浏览器,或者360浏览器、谷歌浏览器下载即可。
    4、本站资源下载后的文档和图纸-无水印,预览文档经过压缩,下载后原文更清晰。
    5、试题试卷类文档,如果标题没有明确说明有答案则都视为没有答案,请知晓。

    胶凝材料理论分析.docx

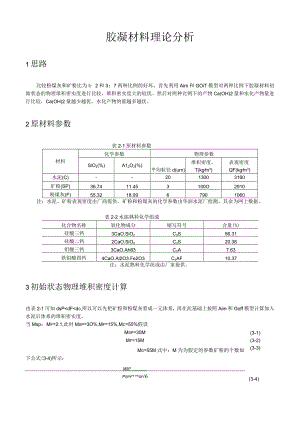

    胶凝材料理论分析1思路比较粉煤灰和矿粉比为I:2和3:7两种比例的好坏,首先利用Aim和GOiT模型对两种比例下胶凝材料初始状态的物理堆积密实度进行比较,堆积密实度大的较优。然后对两种比例下的产物Ca(OH)2量和水化产物量进行比较,Ca(OH)2量越少越优,水化产物的量越多越优。2原材料参数表2-1原材料参数材料化学参数物理参数SiO2(%)A12O3(%)平均粒径d(urn)堆积密度。T(kgm3)表观密度QF(kgm3)水泥(C)-2013003160矿粉(SP)36.7411.453100O2910粉煤灰(F)55.3218.0967901060注:水泥、矿粉表观密度由厂商提供。矿粉和粉煤灰的化学参数由华润水泥厂检测。其余为网上数据。表2-2水泥熟料化学组成化合物名称氧化物成分缩写符号含量(%)硅酸三钙3CaO.SiO2C3S56.31硅酸二钙2CaO.SiO2C2S20.38铝酸三钙3CaO.Ah3C3A7.63铁铝酸四钙4CaO.Al2O3.Fe2O3C4AF10.37注:水泥熟料化学组成由厂家提供。3初始状态物理堆积密度计算由表2-1可知dsP<dF<dc,所以可以先把矿粉和粉煤灰看成一元体系,再在此基础上按照Aim和Goff模型计算加入水泥后体系的堆积密实度。当Msp:Mf=2:1,此时Msp=3O%,Mf=15%,Mc=55%假设(3-1)(3-2)(3-3)(3-4)Msp=30MMf=15MMc=55M式中:M为为假定的参数矿粉的个数如下公式(3-4)所示:MSPPspf'11'sp/6粉煤灰的个数如下公式(3-5)所示:(3-5)MfPf''dp/6由公式(3-4)(3-5)可知此时矿粉和粉煤灰的个数总和如下公式(3-6)所示:再有下式Nsp&f=Nsp + Nf =MSPMF3 + 3PSPF ' 4"d sp / 6 Pp ' 7' d p / 6(3-6)_Mspl PJMJ PfNsP&F -;3 /么兀 dsp&F /6(3-7)可以得出矿粉和粉煤灰的平均粒径如下公式(3-8)所示:/6(%J+M"%)N. NSP +兀 N卜.(3-8)利用公式(3-8),通过表2-1代入数据可以求出二元体系的平均粒径为3.80 um。将矿粉与粉煤灰看成一元体系,加入水泥按二元体系考虑。对于含有两种粒径颗粒的二元颗粒体系,可用Aim和GOff等人发展的数学模型对其堆积密实度进行 估算。按照该模型,此二元体系中存在一个最大堆积密实度KS且此时尺寸较小的颗粒所对应的体积分数 U产可用下式计算。WJl-(I+09d 他)(1®2-( l÷0.9dd2)( I-E2)(3-9)式中:5为小颗粒的平均粒径;ch为大颗粒的平均粒径;Ez为大颗粒材料的空隙率。此处5为矿粉和粉 煤灰的平均粒径;d2为水泥的平均粒径;E2为水泥的空隙率。此时的实际Ul按下式计算UT =M sp/psp + M fjPfM sp/p sp + M f,Pf + M JPc(3-10)当5<U产时,系统的堆积密实度K可由下式表示一(IE) (I-Ui)(3-11)当UAU产时,系统的堆积密实度K可用下式表示(I-E2)U+(1 -U)(l ÷0.9dd2)(l-E2)(3-12)式中:Ul为小颗粒的体积分数。 孔隙率的计算公式如下:e =红 Pf(3-13)联立(3-1 )(3-2)(3-3) (3-9)积密实度K=0.676同理,当MSP: MF=7: 3时,(3-10) (3-11) (3-12) (3-13),带入表2-1的数据,可以计算得出堆此时Msp=35%,Mf= 15%,Mc=50%,按上述计算方法计算,得出堆积密实度K=0.6674水化产物量计算4.1 参与反应的假设假设参与反应的水泥为50%,矿粉为40%,粉煤灰为30%。4.2 第一次水化反应水泥的水化机理大致如下:2(3CaO.SiO2)+6H2O=3CaO.2SiO2.3H2O+SCa(OH)2(4-1)2(2CaO.SiO2)+4H2O=3CaO.2SiO2.3H2O+Ca(OH)2(4-2)3CaO.AI2O3+6H2O=3CaO.AI2O3.6H2O(4-3)4CaO.AI2O3.Fe2O3+7H2O=3CaO.AI2O3.6H2O+CaO.Fe2O3.H2O(4-4)假设胶凝材料Ioog,当粉煤灰与矿粉质量比为1:2时,即水泥55g,矿粉30g,粉煤灰15g。参与反应的水泥为27.5g,由表2-2可计算出C3S、C2S>C3A、C4AF质量为15.49g、5.60g、2.10g>2.85go而C3S、C2S>C3A.C4AF的摩尔质量分别为228g/mol、172g/mol、270g/mok486g/moL通过计算可以算出其C3S、C2S>C3AC4AF摩尔量为0.068mok0.033mol、0.008moL0.006mok根据上述反应式反应物与产物的摩尔量比,可以计算出水化硅酸钙为0.5X0.068+0.5X0.033=0.05OmOL水化铝酸钙为0.008+0.006=0.014mol,4.3 3第二次水化反应反应机理如下:Ca(OH)2+SiO2+mH2O=CaO.SiO2.mH2O(4-5)Ca(OH)2+AI2O3+mH2O=CaO.A2O3.mH2O(4-6)因为C3S的摩尔量为0.068mol在化学反应式中根据化学反应式的系数比(即摩尔量比)可以反应生成Ca(OH)2为0.102mol、C2S的摩尔量为0.033mol在化学反应式根据化学反应式的系数比(即摩尔量比)中可以反应生成Ca(OH)2为0.016mol。所以C3SC2S反应生成的Ca(OH)2共计摩尔量为0.118moL矿粉30g,粉煤灰15g。根据表2-1,矿粉与粉煤灰参与反应的分别为40%和30%,则参与反应的矿粉中SiCh为4.4088g,AI2O3为L374g,粉煤灰中SiCh为2.4894g,AI2O3为0.81405g。其中SiO2的摩尔质量为60gmol,AI2O3的摩尔质量为100g/mol。则矿粉中SiCh为0.073mol,AI2O3为0.014mol,粉煤灰中SiO2为0.041mol,Al2O3为0.008moL所以共有SiO2为0.115mol,Al2O3为0.022moL所以SiO2和AbCh总的为0.137mol0根据上述二次水化反应式,1molCa(OH)2和1molSiO2反应生成1mol水化硅酸钙,水化铝酸钙同理。因此水化硅酸钙和水化铝酸钙的总量由Ca(OH)2的量与SiO2AI2。3总量中较少的决定,且当SQ和Al2O3总量大于Ca(OH)2的量时,认为Ca(OH)2完全反应。因此二次水化反应Ca(OH)2的剩余量为0,水化硅酸钙与水化铝酸钙的量为0.118mol。综合第一次水化反应与第二次水化反应,水化硅酸钙与水化铝酸钙的总量为0.050+0.014+0.118=0.182molO同理,当粉煤灰与矿粉比例为3:7时,即水泥50g,矿粉35g,粉煤灰15g。计算的结果列于下表。5计算结果比较表5-1计算结果对比粉煤灰与矿粉比例物理堆积密实度Ca(OH)2的剩余量(mol)水化硅酸钙与水化铝酸钙的总量(mol)1:20.676O0.1823:70.667O0.166注:表中Ca(OH)2的剩余量和水化硅酸钙与水化铝酸钙的总量均是假设胶凝材料总量为100g时的计算结果。从表5-1可以看出,粉煤灰与矿粉比例为2:1时,相比于比例为3:7时,其物理堆积密度和水化硅酸钙与水化铝酸钙的总量均较大,因此可以判断比例为2:1时更优。

    注意事项

    本文(胶凝材料理论分析.docx)为本站会员(p**)主动上传,第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。 若此文所含内容侵犯了您的版权或隐私,请立即通知第壹文秘(点击联系客服),我们立即给予删除!

    温馨提示:如果因为网速或其他原因下载失败请重新下载,重复下载不扣分。




    关于我们 - 网站声明 - 网站地图 - 资源地图 - 友情链接 - 网站客服 - 联系我们

    copyright@ 2008-2023 1wenmi网站版权所有

    经营许可证编号:宁ICP备2022001189号-1

    本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!

    收起
    展开
