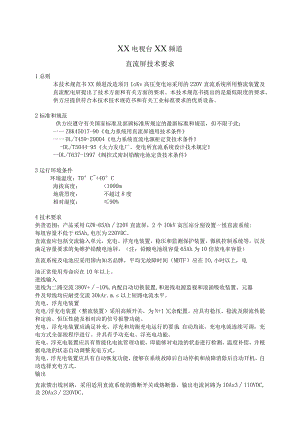

    XX电视台XX频道直流屏技术要求(2023年).docx

    XX电视台XX频道直流屏技术要求1总则本技术规范书XX频道改造项目IoKv高压变电站采用的220V直流系统所用整流装置及直流配电屏提出了技术方面和有关方面的要求。本技术规范书提出的是最低限度的要求。供方应提供符合本技术技术规范书和有关工业标准要求的优质设备。2标准和规范供方应遵守有关国家标准及部颁标准所规定的最新标准和规范,但不限于此:一一ZBK45017-90电力系统用直流屏通用技术条件一一DL/T459-20004电力系统直流电源柜定货技术条件-DL/T5044-95火力发电厂、变电所直流系统设计技术规定-DL/T637-1997阀控式密封铅酸电池定货技术条件3运行环境条件环境温度:T0°C+40°C海拔高度:<1000m地震烈度:不超过8度相对湿度:90%4技术要求供货范围:产品采用GZW-65Ah220V直流屏,2个IOkV高压站分别设置一组直流系统:每组容量不低于65Ah,电压为220VDC。直流盘应包括交流输入单元,充电、浮充电装置,稳压和监测保护装置,微机控制系统等。以及满足容量要求的免维护铅酸电池屏。(注:铅酸电池组容量65Ah为10倍放电率容量)直流系统及电池应采用国内知名品牌,平均无故障时间(MBTF)应在IO,小时以上,电池正常使用寿命应在10年以上。进线输入进线为二路交流380V+-10%,内配自动切换装置,和进线电源监视和浪涌吸收装置。元器件及母线均应耐受交流30kAr.m.s以上短路电流水平。充电、浮充电装置充电/浮充电装置(整流装置)采用高频开关,为N+1冗余配置。应具有稳压、稳流及限流性能和定流、恒压性能及相对应的信号报警功能。充电、浮充电装置应满足补充、浮充和均衡充电运行的要求:自动均流,充电电流连续可调,充电方式全部按程序进行。并具有手动充电、浮充电功能。充电、浮充电装置应具有智能化电池管理功能,即能够对电池的状态进行检测,温度补偿,并根据电池的状态自动调整充电方式。充电、浮充电装置应具有自动恢复功能,能够在系统故障后自动停机和故障消除后自动开机,自动选择充电方式。输出直流馈出线回路,采用适用直流系统的微断开关或熔断器,输出电流回路为10Ax3llOVDC,及20Ax3220VDC。监视和保护功能装绝缘监察、接地监测装置。直流馈出线回路应有监视继电器,当熔断器熔断或开关跳闸时发出报警信号。还应具有齐全的自动保护功能:输入/输出电压保护,缺相/短路保护,过流保护及过温保护等。直流屏和电池柜配置温控强迫风冷。通讯直流屏为微机型,盘柜配置LCD触摸屏,直观显示系统参数状态;直流屏带数据通讯接o系统参数及指标输入电压AC380V+-10%输出可调范围(VDC)110V÷-10%稳压精度W±0.1%,稳流精度W±0.1%,波纹系数W0.1%,动态响应W208uS效率=95%,绝缘:2000VAC50HZ运行噪声不超过50dB(屏前InI处,满载)。直流配电屏柜体要求采用新型直流屏,全封闭、组合式、开启式,按模数倍数组合装配,屏面设模拟线,采用玻璃前门,防护等级不低于IP4X。柜的结构设计应充分考虑到柜体运行中的散热问题。备品备件供方应提供详细的备品备件清单供需方认可。保证备品备件、仪器仪表的完整性是供方的责任。5试验、服务及质量保证产品必须通过型式试验,供方应根据国标和部颁标准进行工厂试验和现场试验。-工频耐压试验,在运行现场按原电力部电气设备预防性试验规程的规定进行绝缘检查和工频耐压试验。-供方应指派专人到现场指导设备安装和调试,对发现的问题应负责及时解决。-系统运行后,供方应能充分保证售后服务,随时无偿向需方提供合同设备的技术咨询服务。-供方应免费对需方的运行及维护人员进行技术培训,直至上述人员熟悉设备。-在任何时候,需方需要备品备件,供方都应能保证及时提供。6文件及技术资料供方应按本技术规范书的要求,在规定时间内提交全部资料。在投标书中提交的资料。供方应在投标书中提交但不限于下列资料:提供足够的资料说明投标商有能力按业主的进度要求完成合同的供货和设备要求。-型式试验报告-对技术规范书意见和同技术规范书的差异直流系统装置的供货范围:包括所有充电、浮充电装置、直流配电屏、服务和有关图纸资料。直流系统装置的详细说明,包括系统装置说明、结构、性能等。供方认为有助于提高系统性能的建议。对技术规范书中的设备功能要求、原理进行说明和标本介绍。制造前供方应提供下列图纸和资料供甲方认可:-系统图纸资料。每个配电单元类型的控制原理及接线图。一布置图及外型尺寸图。所有需要后续安装完成的箱体的土建基础图,以及设备重量。交货前制造厂商应提供下列资料:-所有厂图出厂检查和测试报告。运输和安装说明书。操作和维护手册。
