    钢拱架加工技术交底.docx

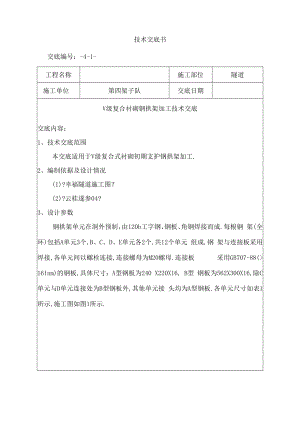

    技术交底书交底编号:-4-1-工程名称施工部位隧道施工单位第四架子队交底日期V级复合衬砌钢拱架加工技术交底交底内容:1、技术交底范围本交底适用于V级复合式衬砌初期支护钢拱架加工.2、编制依据及设计情况(1)?幸福隧道施工图?(2)?云桂遂参04?3、设计参数钢拱架单元在洞外预制,由120b工字钢、钢板、角钢焊接而成.每根钢 架(全环)包括A单元3个,B、C、D、E单元各2个,共12个单元 组成,钢 架与连接板采用焊接,各单元间以螺栓连接,连接螺母为M20螺母.连接板 采用GB707-88(> 16Inm)的钢板,具体尺寸:A型钢板为240 X220X16, B型 钢板为562X300X16,除C单元与D单元连接处为B型钢板外,其他单元接 头均为A型钢板.各单元尺寸如表1所示,施工图如图1所示.表1各单元设计参数表1飞0M21B单元(又F不含口接板厚33.Ji2C*元(尺寸不含连接板谆度)E单元(尺寸不含连接板厚度)表1钢拱架施工图4、施工要点1)加工场地平整:加工场地要平整,并设置原材布料区、加工区、试拼 大样平台、半成品和成品存放区.2)钢拱架弯曲时,假设长度不够应先焊接再弯曲.3)钢拱架焊接成型后,试拼装,其允许误差沿隧道周边轮廓误差不应大 于3cm.钢架由拱部,边墙各单元钢构件拼装而成.各单元螺栓连接.螺栓眼 中央间距公差不超过±0. 5cm,并且螺栓要按要求上齐.钢架平放时,平面 翘曲应小于±2cm.检验合格后,方可批量加工.加工进度满足施工 需要即 可,以便施工过程中拱架半径的调整.4)加工好的拱架分类编号堆放,同时由于本地区潮湿,拱架下放置方木 隔潮,放进彩钢棚.5)连接板的螺栓孔必须采用台钻钻孔,不得采用气焊冲孔.6)焊接焊接前必须根据施工条件进行试焊,合格前方可正式施焊.所有焊接点均须采用双面焊.工字钢与连接板焊接时,采5cm角钢 增强,焊缝高度不得小于IOmm,具体布置见如图3;工字钢对焊时,双面绑 焊12X16X1Cm (长X宽X厚)的钢板,具体布置见图4,焊接工字钢的长度 大于1m.工字钢5、平安举措1)施工人员必须经平安培训后,熟悉并遵守平安操作规程.2)焊工必须由持有特殊工种证的专职焊工操作,作业时必须戴工作 帽,穿工作服、胶底鞋,戴电焊手套、面罩、防护眼镜等防护用品,以防 灼眼和烧伤.3)加工成型的拱架应分类堆放整洁、稳固,不得堵塞过道.4)氧气、乙烘瓶要固定位置存放、并到达5米以上平安距离.5)雨季时,焊接施工必须设置挡雨棚,焊机不得淋雨.6)加工区施工用电布设要标准.编制人复核人签收人
