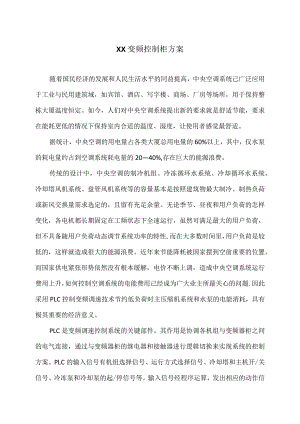

XX变频控制柜方案（2023年）.docx

XX变频控制柜方案随着国民经济的发展和人民生活水平的同益提高，中央空调系统己广泛应用于工业与民用建筑域，如宾馆、酒店、写字楼、商场、厂房等场所，用于保持整栋大厦温度恒定。如今，人们对中央空调系统提出新的要求就是舒适节能，要求在能耗更低的情况下保持室内合适的温度、湿度，让使用者感觉最舒适。据统计，中央空调的用电量占各类大厦总用电量的60%以上，其中，仅水泵的耗电量约占到空调系统耗电量的2040%,存在巨大的能源浪费。传统的设计中，中央空调的制冷机组、冷冻循环水系统、冷却循环水系统、冷却塔风机系统、盘管风机系统等的容量基本是按照建筑物最大制冷、制热负荷或新风交换量需求选定的，且留有充足余量。无论季节、昼夜和用户负荷的怎样变化，各电机都长期固定在工频状态下全速运行，虽然可满足最大的用户负荷，但不具备随用户负荷动态调节系统功率的特性,而在大多数时间里，用户负荷是较低的，这样就造成很大的能源浪费。近年来节能降耗被国家摆到空前重要的位置。而国家供电紧张形势依然没有根本缓解，电价不断上调，造成中央空调系统运行费用上升，如何控制空调系统的电能费用己经成为广大业主所最关心的问题.因此采用PLC控制变频调速技术节约低负荷时主压缩机系统和水泵的电能消耗，具有极其重要的经济意义。PLC是变频调速控制系统的关键部件。其作用是协调各机组与变频器柜之间的电气连接，通过与变频器柜的继电器和接触器进行逻辑切换来实现系统的控制方案。PLC的输入信号有机组选择信号、运行方式选择信号、冷却塔和主机开/关信号、冷冻泵和冷却泵的起/停信号等。输入信号经程序运算，发出相应的动作信号，经微型继电器及相应的常闭、常开触头分别控制变频器及中央空调系统的运行，以及声、光报警器件的动作。变频调速系统主要由变频器、可编程控制器、主接触器、水泵机组及温度检测装置组成闭环自动控制系统。每台电机都可以运转在工频和变频两种状态下，这由PLC系统根据需要进行切换控制。可编程控制器用I/O扩展接口分别接入A/D和D/A模块。A/D模块通过PLC将温度模拟量转换为数字量，D/A模块将PLC输出的开关量转换为模拟量，以控制变频器升速过程及降速过程。需要注意的是，在水泵进行工频和变频电网的切换过程尽可能快，各接触器间互锁和动作时间要设置好。使用PLC控制系统，电气系统故障大为减少。有完善的故障处理功能及电源顺停(或大幅降压)后自动再启动功能。控制要求(1)设手动/自动两种运行方式，并根据要求设定相应的压力、温度检测点，并以开关量形式控制各回路的工作状况切换(运行/停机)，达到制冷量自动切换的目的。(2)在控制柜上能实现手动/自动两种运行方式的控制，在人机界面上实时显示各检测点的状态参数及系统各设备的运行状态。(3)压缩机依次启动并保持时间间隔，压缩机有吸、排气压力保护，温度保护，过载保护。(4)为保证系统的安全可靠运行，压缩机与水系统应设有联锁控制，即冷却塔、水泵不运行，水回路断水，冷冻水出口温度过低等，压缩机均不能运行。(5)能实现远程控制。该系列控制柜是我公司充分吸收国内外空调机组及风机、水泵控制的先进经验，经过多年的生产和应用，不断完善和优化后，精心设计制作而成的。尤其是专为建筑楼宇内消防水泵、空调机组及新风机组等设备而设计开发的产品，通过先进的变频器、plc、人机界面集成控制。元器件可供选择的有X等国内外优秀厂家。202X年9月
