施工方案-硅酸钙板墙施工专项方案.docx

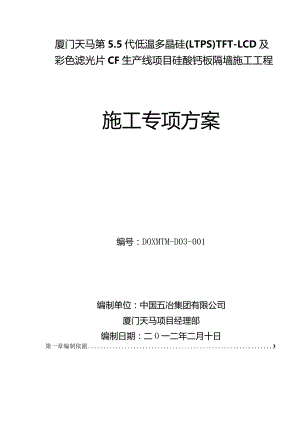

厦门天马第5.5代低温多晶硅(LTPS)TFT-LCD及彩色滤光片CF生产线项目硅酸钙板隔墙施工工程施工专项方案编号：DOXMTM-D03-001编制单位：中国五冶集团有限公司厦门天马项目经理部编制日期：二O一二年二月十日第一章编制依据3笫二章施工概况3第三章施工管理组织机构3笫四章安全体系管理机构3第五章质量体系管理机构4第六章施工进度计划4笫七章施工准备4笫八章施工技术要点6笫九章施工条件和相关环境9笫十章施工工艺9笫十一章质量标准9笫十二章安全保障措施9笫十三章脚手架搭设方案11附件一施工平面图第一章、编制依据1、建筑一次蓝图，甲方电子版业态图纸，现场确认施工节点图2、建筑轻质条板隔墙技术规程JGJ/T157-20083、内隔墙建筑构造J1111144、轻质条板内隔墙03J1135、建筑工程施工质量验收统一标准GB50300-20016、建筑施工扣件式钢管脚手架安全技术规范(JGJl30-2001)7、建筑施工安全检查标准(JGJ59-99)8、建筑施工高处作业安全技术规范(JGJ81-2002)第二章、施工概况本施工主体为厦门天马微电子有限公司第5.5代低温多晶硅(LTPS)TFT-LCD及彩色滤光片(CF)生产线项目Ml主厂房建筑工程。二层E轴线、M轴线南北两面硅酸钙板墙施工，因设计要求原硅酸钙板轻钢龙骨无法安装，需增加辅助钢结构框架，轻钢龙骨安装在辅助钢结构框架内，经设计、业主确认，需追加辅助钢结构框架安装施工。第三章、施工管理组织机构项目部下属装饰部门装饰部负责人：吴建锋施工：李韵国技术：江波质量员：郑志成安全员：王华亮资料员：易茶材料员：祝海军第四章、安全体系组织机构组长：吴建锋副组长：王华亮组员：李韵国、江波、郑志成、易茶、祝海军第五章、质量体系组织机构组长：吴建锋副组长：郑志成组员：李韵国、江波、郑志成、易茶、祝海军第六章、施工进度计划因无法确认施工面提交时间，施工时间及完成时间按施工周期顺延。序号主要项目名称施工周期（天）/7跨计划完成时间1内侧脚手架搭设6按施工面提交时间顺延2辅助钢架安装5按施工面提交时间顺延3轻钢龙骨安装5按施工面提交时间顺延4内侧硅酸钙板封板、满涂腻子10按施工面提交时间顺延6外侧脚手架搭设15按施工面提交时间顺延7外侧硅酸钙板封板（内衬保温棉）、满涂腻子15按施工而提交时间顺延8外侧上口板封闭5按施工面提交时间顺延9第七章、施工准备1、 技术准备熟悉图纸，核对每道相关墙体结构线的尺寸。将技术交底落实到班组熟悉图纸后，组织工程技术人员进行现场放线。放线人员要严格按照甲方签字认可的业态图纸或施工图纸进行放线，随放随复核。放线完毕请监理、设计进行验收合格后施工。2、 材料准备主要周转材料计划材料名称数量材料名称数量脚手架钢管80000米电焊机6台垫板80块二、三级配电箱5台主要建筑材料计划材料名称规格型号数量材料名称规格型号数量方钢100*100*49000m2槽钢8#9000m2硅酸钙板1220*2440*89000mj龙骨ClOO9000m2硅酸钙板1220*2440*618000m23、 主要机具设备准备机具名称数量机具名称数量电焊机6射钉枪2电锯3无齿锯2塔吊34、 劳动力准备组织施工班组3个，合计约65人。序号分类班组人数施工区域1架子工12二层E、M轴线2焊接安装工8二层E、M轴线3木工12二层E、M轴线4油漆工10二层E、M轴线第八章、施工技术要点:(I)根据设计变更要求在E轴线、M轴线南北二面硅酸钙板墙内外二侧,增加搭建高度为20m、宽度为34Om的双排脚手架。(2)施工南北面横跨度大约340m,在6.75m高处至18.6m高的位置，及竖向净高12m,根据设计要求留出隔断辅助钢结构位置线，钢结构框架采用100*100*4厚镀锌方钢作为主构件，竖向12m中间采用8#槽钢为横向副构件，以焊接方式，形成高12m、宽5.4m一跨的钢构框架型式。如图示:-再熄立国图(3)竖向龙骨间距40Omnb以8#槽钢为分段，采用双抱型式，加固在辅助钢结构上。如图小:-100x100x4(方钢连接)+18.600+6.750÷ 12.750 -100xl00x45400（方钢连接）硅酸钙板墙辅助钢架立面图-1加强板不意图:（4）安装硅酸钙板，板面批腻子。第九章、施工条件和相关环境1）施工隔断横跨宽达340米，高度达12米，作业面在二层基础镂空平台上，作业面悬空高度达20米，施工环境复杂，施工条件有一定难度，施工前在硅酸钙板隔墙处南北两侧为确保施工安全，隔墙内外两侧需搭设双排式脚手架，搭设高度达20米。2）材料运输、加工因距离施工面太远，确保不影响其他作业，及做好施工环境保护等工作的前提下，部分材料需在二层平台上施工。施工过程中对作业平台面及周边环境进行有效保护，采用模板、白铁皮等隔板达到隔热、隔火花作用，防止平台基层受到破坏，施工前后安排施工人员对平台作业面进行及时清理。3）施工前检查所用的材料和配件是否准备齐全。第十章、施工工艺1）施工工艺流程：放线一弹线一钢构焊接一划龙骨分档一安装龙骨一安装硅酸钙板一批涂腻子2）主要施工方法a.弹线：根据楼层标高水平线，沿平台地面，放出钢构位置线b.焊接安装辅助钢构件:采用100*100*10钢板埋件，MlO化学螺栓牢固于地面基层，在埋件上焊接80*80*4,高度400的镀锌方管为套芯，100*100*4厚竖向镀锌方钢与套芯焊接，顶面横向方钢与原钢结构副框连接。c.安装主龙骨：主龙骨选用ClOO的轻钢龙骨双抱型式，间距为40Omnb安装时采用龙骨配套的挂件连接，要求与辅助钢构连接牢固、垂直。d.安装拉接龙骨：根据硅酸钙板的规格尺寸，拉接间距1200mm。e.安装硅酸钙板：硅酸钙板常选用1200*2400*8mm、1200*2400*6mm整板安装，安装时要按顺序依次安装，严禁野蛮装卸，安装时不要污染罩面板。3）主要施工流程因施工环境特殊，施工工期紧，为与金属屋面、土建等其他专业有效配合，做好穿插施工，同时为满足洁净室密闭工期要求，制定施工流程如下：搭设内侧脚手架一钢架及龙骨位置放线一焊接钢构一安装龙骨一安装内侧硅酸钙板一上口密闭施工f批涂内侧腻子（达到洁净室密闭条件）一内侧脚手架拆除f外侧脚手架搭建f安装外侧硅酸钙板一批涂外侧腻子第十一章、质量标准D主控项目：顶标高、尺寸、起拱和造型符合设计要求。板的材质、品种、规格、图案和颜色符合设计要求。面板安装必须牢固。吊杆、龙骨的安装间距，连接方式符合设计要求。2）一般项目：板表面洁净、色泽一致、没有翘曲、裂缝和缺损。压条平直、宽窄一致。板内保温棉布置合理、严密。板与金属板的交接吻合、严密。龙骨的接逢均匀一致，角缝吻合，表面应平整、无翘曲。3)允许偏差项目：项次项目允许偏差mm1面角平直度(mmm)42板面平整度(mmm)23外形缺损(mm)角不大于50X3,边150尺寸允许偏差(mm)长度(mm)0、-20宽度(mm)0、-5厚度(mm)0、-34)施工注意的质量问题a.骨架不平原因分析：在于钢架及主龙骨安装时调平不认真，造封板面平不平整。防治措施：施工时应严格检查钢构面平整度，并拉线检查标高与平整度是否符合设计和施工规范要求b.与金属屋面相结合位置达不到气密性要求。原因分析：检查相接处构造节点位置不合理。防治措施：施工准备前按照相应的图侧和规范确定方案，保证有利于构造要求c.钢架、龙骨不牢原因分析：钢架固定不牢；龙骨固定的螺母未拧紧。防治措施：上下钢架焊接必须满焊，地面铁板固定化学螺栓需牢固，在结构上要拧紧螺丝，并控制好标高。d.罩面板分块间隙缝不直防治措施：施工时注意板块的规格，拉线找正，安装固定时保证平正对直。e.压缝条、压边条不严密平直防治措施：施工时拉线控制，固定牢固。第十二章、安全保障措施1、管理措施按照“以人为本、构建和谐社会”的政治高度，转变和提升传统安全管理意识。加强管理人员的素质和数量。项目安全监督站，设专职安全管理员。专业施工队，按每100人（或不足100人）配备1名专职安全员。安监站在安全经理领导下，整合各专业项目部、施工队专职安全员，统一安排、分区负责、交叉检查，形成项目安全工作体系。强制规定重要、主要安全设施投入要求。针对重要危险源所必须采取的安全防护、安全技术等设施采取按标准强制投入制度规定。制定关键区域、关键阶段安全施工方案，采取施工许可制度。加强分包队伍培训、教育、能力确认工作，做到所有进场人员都能达到处在控制管理状态。加强严格执法、加大违章处罚措施，加强旁站监督工作，坚持奖惩分明、及时、有效，坚持清退制度。加强班前交底、工具箱会议制度。2、主要措施施工人员进入施工现场必须按规定穿戴好劳防用品。严禁酒后上岗作业。夜间施工配充足的照明，并安排电工值班进行专人巡视、检查、维护。遇大风、雨、雾、雷电等恶劣天气条件，必须服从有关作业规定，禁止野蛮施工。多班作业时，应有安全交接记录，检查并确保切断现场设备用电电源。安装用工具、材料应妥善放置，扳手、冲子、钳子等工具应放在工具包内，螺栓、螺钉、锦钉应袋装归类放置,高空物品不得随意抛落地面，防止坠落伤人。现场施工用高压、低压设备及线路，应按照施工方案及有关电气安全技术规程安装和架设，以保证有足够的安全距离和良好的绝缘。电气控制箱安装漏电保护器，其外壳必须接地或接零。同一设备可做接地或接零。同一供电网不允许有的接地有的接零。电气设备所用保险丝（片）的额定电流应与其负荷容量相适应。禁止用其他金属线代替保险丝（片施工现场临时照明电线及灯具，高度应不低于2.5m。照明开关、灯口及插座等，应正确接入火线及零线。对移动电气设备（机具）必须采取防漏电保护措施，安装灵敏有效的漏电保护装置。不得违章乱拉乱接电源。电焊机使用，外壳必须接地，一、二次侧进出线的接线端部应有保护罩。电焊线应无破损，地线应跟焊把线走，防止施焊时电流走捷径烧坏设备；施焊人员不得赤手施焊。焊接作业时焊机二次线不可超过30m,操作人员施焊时，接地线必须跟焊把线一起走，杜绝因焊接电流通过设备精加工面、仪表、电线、电缆等而发生的烧损事故。焊接作业时，临近设备要采取遮盖措施并进行严格的防火检查。电焊、气焊作业人员，一定要坚持“十不烧”原则，作业前清除作业点周围易燃物。在容易引起火灾的危险作业点，必须要有专人监护，配足灭火器材，监护期间不得擅自离开。禁止斜吊，吊物的重心必须与吊钩在同一垂直线上。每次吊装作业完成后，要认真检查吊具、索具。发现不能正常使用的吊具、索具必须及时更换。高空作业人员必须经过身体检查。凡患有高血压、心脏病、贫血、癫痫以及其它不适合于高空作业的人员不得从事高空作业。经检查合格后才能
