0下穿通道给排水设备材料表.docx

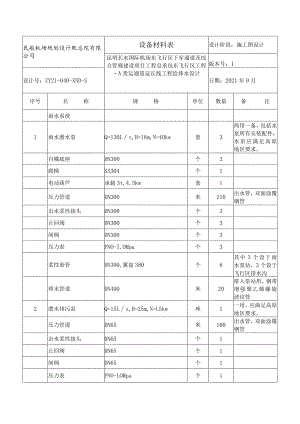

民航机场规划设计耽总院有限公司设备材料表设计阶段：施工图设计昆明长水国际机场东飞行区下穿通道及综合管廊建设项目工程总承包东飞行区工程A货运通道延长线工程给排水设计版本号：1设计号：ZY21-040-XND-S日期：2021年9月序号名称规格单位数量备注雨水系统1雨水潜水泵Q=130Ls,H=18m,N=40kw套3两用一备，包括水泵所有安装配件，水泵应满足高原地区要求。自耦底座DN300个3爬梯SS304个1电动葫芦承载3t,4.5kw套1压力管道DN300米210出水管，双面涂覆钢管出水柔性接头DN300个3止回阀DN300个3闸阀DN300个3压力表PNO-I.OMpa个3柔性套管DN300,翼盘380个6其中3个设于雨水泵站，3个设于飞行区排水沟排水管道DN400米20排入泵站用，钢带增强聚乙烯螺旋波纹管2潜水排污泵Q=15Ls,H=25m,N=L5kw座1一用，应满足高原地区要求。压力管道DN65米100出水管，双面涂覆钢管出水柔性接头DN65个1止回阀DN65个1闸阀DN65个1压力表PNO-LOMpa个1民航机场规划设计耽总院有限公司设备材料表设计阶段：施工图设计昆明长水国际机场东飞行区下穿通道及综合管廊建设项目工程总承包东飞行区工程A货运通道延长线工程给排水设计版本号：1设计号：ZY21-040-XND-S日期：2021年9月序号名称规格单位数量备注柔性套管DN65,翼盘110个2其中1个设于雨水泵站，1个设于飞行区排水沟3雷达电子水尺最大功耗0.5W套2具备远传功能消火栓系统1消火栓给水管（埋地）DN2001.OMPa米480PVC-UH2消火栓给水管（埋地）DNlOO1.OMPa米40PVC-UH3消火栓给水管（明装）DN2001.OMPa米2880双面涂覆钢管4消火栓给水管（明装）DN651.OMPa米350双面涂覆钢管5柔性泡沫橡塑保温层DN200米29006柔性泡沫橡塑保温DN65米4007蝶阀DN200个188金属波纹管DN200个96设于伸缩缝处9柔性套管DN200,翼盘380个710圆形立式闸阀井1800座2详见12SS50811圆形立式闸阀井1500座1详见12SS50812蝶阀DN200个5闸阀井内13复合式排气阀1.OMpa套1闸阀井内14止回阀DN200个2闸阀井内15阀门井A*B=1750*1750座2水泵接合器井，参考99（03）S20316消防水泵接合器DN150个4水泵接合器井内民航机场规划设计耽总院有限公司设备材料表设计阶段：施工图设计昆明长水国际机场东飞行区下穿通道及综合管廊建设项目工程总承包东飞行区工程A货运通道延长线工程给排水设计版本号：1设计号：ZY21-040-XND-S日期：2021年9月序号名称规格单位数量备注17止回阀DN150个4水泵接合器井内18安全阀DN150个4水泵接合器井内19闸阀DN150个4水泵接合器井内20截止阀DN25个4水泵接合器井内21圆形立式阀门井1500座4消火栓用，参见12SS50822蝶阀DNlOOPNLOMPa个4消火栓井内23地下式消火栓SA100/65-1.0套4消火栓井内24重型球墨铸铁井盖800个925单栓带灭火器箱组合式消防柜SN65,栓口DN65,软管卷盘DN25mm,水枪19mm,长25m套5326手提式磷酸镀盐干粉灭火器MF/ABC5个130
