30 b值刻度标识及轨面红线喷涂技术交底.docx

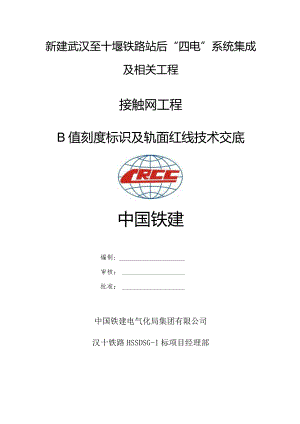

新建武汉至十堰铁路站后“四电”系统集成及相关工程接触网工程B值刻度标识及轨面红线技术交底中国铁建编制:审核：批准：中国铁建电气化局集团有限公司汉十铁路HSSDSG-I标项目经理部二零一九年6月B值刻度标识及轨面红线技术交底书单位：中国铁建电气化局集团汉十铁路HSSDSGT标项目经理部编号：JCW-030工程名称汉十铁路孝感至随县段四电集成及相关工程Fl期2019.06.01送达单位电气化施工队交底人工程地点汉十铁路一、技术交底内容1、B值刻度标识及轨面红线技术交底书。二、执行技术标准1、Q/CR9609-2015高速铁路电力牵引供电工程施工技术规程。2、TB10758-2018Jl154-2018高速铁路电力牵引供电工程施工质量验收标准。3、300-350kmh电气化铁路接触网装备暂行技术条件。三、安全技术措施1、施工中务必按照相关规定正确佩戴安全帽、防护服、安全带；2、高空作业严格按照安质部下发的高空作业安全交底进行施工；3、施工流程严格按照本技术交底内容进行，保证施工质量;交底内容：1、领料根据平面图、安装图提出用料计划，领料，选配好喷涂所需的材料物资。2、材料检查对所领取的材料、零配件进行外观质量检查，零件活动部分应保证灵活，不合格产品禁止使用。3、B值刻度标识喷涂3.1、 H型钢柱槽内喷涂，黑色白底。3.2、 以轨面标高（曲线以外轨为标准）上20OnlnI为初始刻度，喷涂1M,每100nIm为一个刻度标识、每50Omm喷涂数字说明（如下图所示）。交 底 内 容图一B值刻度标识图4、轨面红线标识喷涂4.1、 H型钢柱线路侧喷涂，红色白底（如下图）。4.2、 以轨面标高（曲线以外轨为标准）为红线标识位置。4.3、 路基段轨面红线喷涂标识与轨面标高平行（如下图所示）图二、轨面红线示意图4.4、 4桥梁段轨面红线标识以轨面标高（曲线以外轨为标准）上50Omm为红线喷涂位置并喷涂文字箭头说明（如下图所示）。图三、轨面红线示意图图四、桥梁段轨面红线现场示意图4.5锚柱处轨面红线喷涂标识，500mm数字说明及箭头标识改至红线标识上方（如下图所示）5、技术要求：5.1、 H型钢柱喷涂面必须清洁干净。5.2、 底漆喷涂后，待底漆风干后再进行下一步工序，防止底漆与其他标识漆混合，造成喷涂标识不清晰。5.3、 标识应完整无损、安装牢固、字迹清晰。交底人交底时间B值刻度标识及轨面红线技术交底签收表时间：地点:姓名职务姓名职务姓名职务
