110kV及以下线路接地短路保护配置 资料.docx

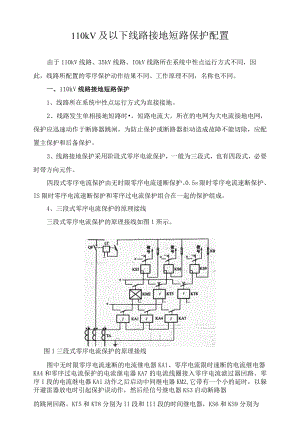

110kV及以下线路接地短路保护配置由于110kV线路、35kV线路、IOkV线路所在系统中性点运行方式不同，因此，线路所配置的零序保护动作结果不同、工作原理不同，名称也不同。一、110kV线路接地短路保护1、线路所在系统中性点运行方式为直接接地。2、线路发生单相接地短路时，短路电流大，所在的电网为大电流接地电网，保护应迅速动作于断路器跳闸，为防止保护或断路器拒动造成故障不能切除，应配置主保护和后备保护。3、线路接地保护采用阶段式零序电流保护，一般为三段式，也有四段式，必要时带方向元件。四段式零序电流保护由无时限零序电流速断保护、0.5s限时零序电流速断保护、IS限时零序电流速断保护和零序过电流保护组合在一起的保护组成。4、三段式零序电流保护的原理接线三段式零序电流保护的原理接线如图1所示。图1三段式零序电流保护的原理接线图中无时限零序电流速断的电流继电器KA1、零序电流限时速断的电流继电器KA4和零序过电流保护的电流继电器KA7的电流线圈接入零序电流滤过器回路。零序I段的电流继电器KAI动作之后启动中间继电器KM2,它带有一个小的延时，以躲开避雷器放电时引起保护误动作，然后经信号继电器KS3启动断路器的跳闸回路。KT5和KT8分别为II段和III段的时间继电器，KS6和KS9分别为H段和HI段的信号继电器。二、35kV.IOkV线路接地保护（一）线路所在系统中性点运行方式有中性点不接地、中性点经消弧线圈接地两种方式；（二）线路发生单相接地故障时，短路电流小，所在电网又称为小电流接地电网，应装设一套专用保护延时动作于发信号。（三）中性点不接地系统IOkV、35kV线路接地保护以下3种：1、无选择性绝缘监视装置a.工作原理：根据零序电压特点构成。b.原理接线图：如图2示，在发电厂或变电所的母线上装设一台三相五柱式电压互感器，在其星形接线的二次侧接入三只电压表，用以测量各相对地电压,c.工作情况分析：正常运行时，电网三相电压是对称的，没有零序电压，所以三块电压表读数相等，过电压继电器不动。当任一出线发生接地故障时，接地相对地电压为零，而其他两相对地电压升高为线电压,可以从三块电压表上指示出来。同时.，在开口三角侧出现零序电压，过电压继电器动作发出接地信号。值班人员根据接地信号和电压表指示，可以判断电网发生接地故障以及接地的相别。如要查寻故障线路，还需运行人员依次短时断开各条线路，根据零序电压信号是否消失来确定出故障线路。d特点及应用场合：出线比较少的电网。2、零序电流保护a.原理：利用故障线路零序电流大于非故障线路零序电流的特点，可构成有选择性的零序电流保护。对在同一母线上出线较多的电网，故障线路的零序电流比费故障线路的零序电流大得多，保护动作将更灵敏。根据需要保护可动作于信号，也可动作于跳闸。b.接线图3ABC图3零序电流互感器接线示意图(a)结构图(b)接线图C,应用场合：一般用在同一母线上出线较多，且有条件安装零序电流互感器的电缆线路或经电缆引出的架空线上。3、零序方向保护(6sen=90°)a.原理：利用故障线路零序功率方向由线路指向母线，非故障线路零序功率方向由母线指向线路的特点构成。b.应用场合：适用于母线上出线较少且有条件安装零序电流互感器的电缆线路或经电缆引出的架空线上。C,零序功率方向保护的原理接线：如图4所示。零序方向继电器的最灵敏角为90°。图4序功率方向保护的原理接线（四）中性点经消弧线圈接地的IOkV、35kV线路接地保护实际上，中性点不接地只是一种短期运行方式，最终将过渡到消弧线圈接地方式运行。中性点经消弧线圈接地的电网要实现有选择性的接地保护是较为困难的。目前这类电网除采用无选择性的绝缘监视装置之外，还可采用以下保护或方法:1、反应稳态5次谐波分量大小或方向的接地保护2、反应暂态零序电流的保护3、残流增量法4、有功功率法5、消弧线圈并联中电阻选线方式结论：中性点经消弧线圈接地电网线路的单相接地保护，无法和中性点不接地电网线路一样,采用零序电流保护或零序功率方向保护，保护的实现较为困难。目前，前kV及以下电网，均装设小接地电流系统微机选线装置，该保护装置利用微机技术实现35kV及以下电压等级线路的单相接地保护。
