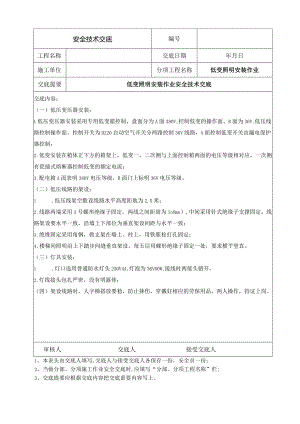

低变照明安装作业安全技术交底.docx

安全技术交底编号工程名称交底日期年月日施工单位分项工程名称低变照明安装作业交底提要低变照明安装作业安全技术交底交底内容：（一）低压变压器安装：L低压变压器安装采用专用低变箱控制，盘面分为A面380V,控制低变的操作面。B面为36V,低压线路控制操作面。控制开关为DZ20自动空气开关分两路控制36V线路，A面控制低变开关由漏电保护器控制；2 .低变安装在箱体正下方的箱架上，低变一、二次侧与上面控制箱两面的电压等级相对应。一次侧有瓷插式熔断器控制低变的额定电流；3 .配电箱A面表明380V电压等级，B面门上标明36V电压等级。（二）低压线路的架设：1 .低压线架空敷设线路水平高度距地为2.5米；2 .线路两端采用3号蝶形绝缘子固定，两线之间距离为IoOmn）,中间采用针式绝缘子支撑固定。线路架设要水平一致，沿墙上下部位为垂直架设间距与水平一致；3 .绝缘固定采用角钢，做支架在墙上、柱上，用铁胀栓打孔固定；4 .楼梯间照明沿上下踏步间缝垂直架设。每五层用蝶形绝缘子固定一处，要求横平竖直。（三）灯具安装：1 .灯口选用普通防水灯头250V4A,灯泡为36V60W,接线时两接头错开。2 .灯线接头包扎严密，没有明露体；（四）架设线路时，人字梯搭放要稳，防止摔伤，穿戴好相应的劳保用品，两人操作，持证上岗。审核人交底人接受交底人1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应根据交底内容把交底重要内容写上。安全技术交底编号工程名称交底日期年月Il施工单位分项工程名称办公区、生活区食堂用电设备安装作业交底提要交底内容：一、办公用电：L项目部办公室照明灯具选用40W/220V日光灯，沿顶棚安装。灯具距地面高度不得低于2.5米：2 .控制开关为跳板开关，明装距门边水平距离为0.2米，高度开关底边距地为1.3米；3 .室内插座明设时安装高度为1.8米；4 .线路敷设选用PvC塑料管明设，电线为BV塑铜线，照明线路按设计要求配线：5 .要求灯具及插座分开敷设，分别用漏电开关控制；6 .三相负荷，平衡接线；7 .插座回路保护零线用黄、绿双色线，并与插座可靠连接：8 .空调回路插座为3pl6A,其他插座为3pl0A.一、生活区照明、插座安装：L生活区照明灯具均选用普通螺口灯头，白炽灯泡60W/220V安装。灯具安装距离地面高度不得低于2.5米；2 .插座明装高度距地为1.8米，插座为单相3plOA,五眼式沿墙明装，插座盒为明装式塑料盒，插座回路的保护零线必须连接牢固；3 .照明线路选用BV塑料铜线明设采用小型瓷株沿顶棚固定，两线分开0.1米直线敷设；4 .开关选用普通式拉线开关，距门水平距离0.15米，距顶-0.1米明装；5 .灯具安装位置为房间过道上空，灯具下面不得搭设床铺；6 .接线处用高压胶布抱扎两层再用普通绝缘胶布抱扎严实，不得有明露体。审核人交底人接受交底人1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份：2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应根据交底内容把交底重要内容写上。安全技术交底编号工程名称交底口期年月日施工单位分项工程名称办公区、生活区食堂用电设备安装作业交底提要二、食堂照明设备安装接线：L食堂内照明灯具选用防水、防尘型吸顶式沿顶棚安装：2 .照明线路及插座线路采用穿管暗装；3 .食堂内用电设备经摇测绝缘电阻值合格才能安装；4 .设备控制箱沿墙明装，有防水防雾措施；5 .食堂用电设备必须有防水、防潮措施，做到一机一闸，一漏一开。设备距水池尽可能较远，防止因用水导致设备线路长期进水，影响正常用电；6 .所有设备、照明、插座做到三相平衡接线；7 .照明、插座及设备线路摇测绝缘电阻，阻值符合标准要求；8 .食堂设备的金属外壳保护零线连接可靠。三、安全注意事项：L安装时，人字梯要有防滑措施，用绳将两边固定好；9 .穿戴相应的劳保用品，正确操作；10 高处作业系好合格的安全带，系挂牢固，高挂抵用。作业面下方禁止站人，防止坠物伤人：11 摇测绝缘电阻值，做好安全防护，操作设监护人监护。审核人交底人接受交底人1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应根据交底内容把交底重要内容写上。
