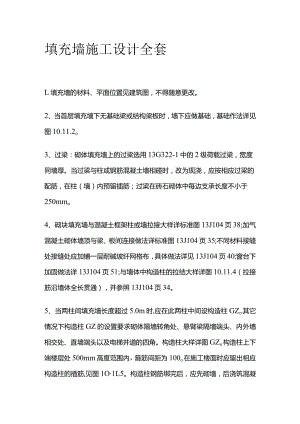

填充墙施工设计全套.docx

填充墙施工设计全套L填充墙的材料、平面位置见建筑图，不得随意更改。2、当首层填充墙下无基础梁或结构梁板时，墙下应做基础，基础作法详见图10.11.2o3、过梁：砌体填充墙上的过梁选用13G322-1中的2级荷载过梁，宽度同墙厚。当过梁与柱或钢筋混凝土墙相碰时，改为现浇，应按相应过梁的配筋，在柱（墙）内预留插筋；过梁在砖石砌体中每边支承长度不小于250mmo4、砌块填充墙与混凝土框架柱或墙拉接大样详标准图13J104页38;加气混凝土砌体墙顶与梁、板间连接做法详标准图13J104页35;不同材料接缝处接缝处应加铺一层耐碱玻纤网格布，具体做法详见13J104页40;窗台下加固做法详13J104页51;与墙体中构造柱的拉结大样详图10.11.4（拉接筋沿墙体全长贯通），并参照13J104页34。5、当两柱间填充墙长度超过5.0m时,应在此两柱中间设构造柱GZo其它情况下构造柱GZ的设置要求砌体隔墙转角处、悬臂梁隔墙端头、内外墙相交处、直墙端头以及电梯井道的四角。构造柱大样详图GZo构造柱上下端楼层处500mm高度范围内，箍筋间距为100o在施工楼面时应留出相应构造柱的插筋,见图1O1L5。构造柱钢筋绑完后，应先砌墙，后浇筑混凝土，在构造柱处墙体中应留好拉结筋。浇筑构造柱混凝土前，应将柱根处杂物清理干净，并用压力水冲洗，然后才能浇筑混凝土。填充墙顶部拉结详12G614-1做法。6、当砌体填充墙净高超过4.0m时，在该层墙门窗顶标高处设圈梁QL一道。大样详图QL（如无门窗在半层处加设通长QL）。其中内墙在门窗洞顶设一道且兼作过梁；外墙在窗台及窗顶处（兼作过梁）各设一道，当外墙窗顶靠近楼层梁时（距离1500）,只在窗台处设一道。圈梁兼作过梁时，须按过梁要求确定截面和配筋，并不小于QL大样所示配筋。QL要求与柱连接且沿墙全长贯通。电梯间墙体为砌体隔墙时，电梯井道四角均设构造柱GZz并在电梯门口上平沿电梯井道周圈设通长圈梁QL一道，门洞边的预留孔洞、预埋件等其它要求详电梯样本。7、女儿墙应在屋面适当部位设混凝土柱。设置位置为：墙体转角处、内外墙相交处、直墙端头及挑梁端头等位置，且间距不大于3600o当墙高大于1000小于1200时，间距不大于2000o长度大于2100的窗下墙体也按女儿墙处理，大样详图10.11.8o女儿墙高度1200米时，应采用钢筋混凝土拦板，大样详图1O1L8;人流出入口顶部女儿墙内构造柱间距要求WlOOOmm。8、当洞口两侧填充墙长度200时，填充墙可采用C25混凝土补齐。9、楼梯间和人流通道填充墙,应双面贴墙设置,4（g）300×300钢丝网并设穿墙拉结筋，外抹20厚M7.5混合砂浆面层加强;10、楼梯间构造柱间距不大于层高且不大于4m。IL不大于300的窗间墙应按GZ施工，一字墙端头应设GZe长度不大于Im的外填充墙加GZo12、所有钢筋混凝土构件均应按各工种的要求，如建筑吊顶、门窗、栏杆管道吊架等设置预埋埋件，各工种应配合土建施工，将需要的埋件留全。受力预埋件的锚筋应采用HPB300级、HRB400级钢筋，严禁采用冷加工钢筋。13、各种吊钩均应采用未经过冷加工的HPB300钢筋制作，并应与梁板主筋绑扎，满足钢筋锚固长度要求，不得采用焊接。
