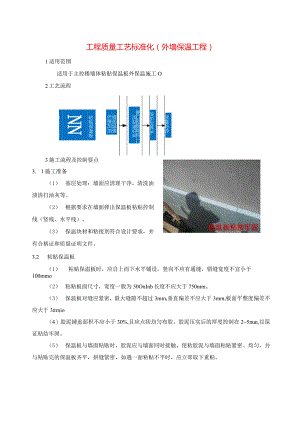

建筑工程质量工艺标准化（外墙保温工程）.docx

工程质量工艺标准化（外墙保温工程）1适用范围适用于主控楼墙体粘贴保温板外保温施工O2工艺流程粘贴保温板NN铺粘胶粘泥Il施工准备窗口贴瑞堆可 门洞粘玻纤网墙面设强 外整加加保护层养护质量蛉评3施工流程及控制要点3. 1施工准备（1） 基层处理：墙面应清理干净，清洗油渍清扫油灰等。（2） 根据要求在墙面弹出保温板粘贴控制线（竖线、水平线）。（3） 保温块材和粘接剂符合设计要求，并有合格证和质量证明文件。3.2 粘贴保温板（1） 粘贴保温板时，应自上而下水平铺设。竖向不应有通缝，错缝宽度不宜小于100mmo（2） 粘贴板面尺寸，宽度一般为50OnInb长度不应大于750mm。（3） 保温板对缝应紧密，最大缝隙不超过3mm,垂直偏差不应大于3mm,板面平整度偏差不应大于3rnio（4）胶泥铺盖面积不应小于30%,且应点状均匀布胶，胶泥压实后的厚度控制在25un,以保证粘结牢固。（5） 保温板与墙面粘贴时，胶泥应与墙面同时接触，使粘胶泥与墙面粘贴紧密、均匀，并与粘贴完的保温板齐平，拼缝紧密，如遇一面粘贴不平时，应立即取下重贴。（6） 在外墙阳角和门窗洞口阳角两侧粘贴保温板必须相互粘结严密，边缘应满铺粘结胶泥。（7）在门窗洞口四角用整板切割后粘贴，保证保温板与门窗四角交接处无板缝。应在窗口处，保温板应切割成“L”形。3.3 保护层施工（1）做保护层的施工必须在保温层施工完毕，待粘贴胶泥强度达到60%后方可进行。（2）保护层的一般作法是根据玻璃纤维布的厚度可做成“一布二胶”（一层加强网，二层聚合物胶泥）或“二布三胶”（一层加强网，一层标准网，三层聚合物胶泥）。做保护层前应清净保温板面灰尘及附着物，对不平整的保温板缝进行铲平，然后在保温板面抹第一层粘贴胶泥，应按先上后下，先左后右顺序施抹，施抹宽度为L5倍玻璃纤维布的幅宽，将玻璃布展开拉紧经纬向纤维后，用抹子将网布压入粘贴胶泥层，随之抹外层粘贴胶泥。一布二胶”的厚度为34m,“二布三胶”厚度为56mm,面涂胶泥厚度为2mio南钉加强固定保褐板（3） 在外墙阳角两侧IOonInl范围内应增加做加强网布。（4） 加强网粘接完成后，用钢钉加强固定，钢钉长度应满足保温板厚度，与结构墙体有效钉牢。3. 4门窗洞口处粘贴玻璃纤维网施工（1） 在门窗洞口处粘贴玻璃纤维网布应卷入门窗口四周，并贴至门窗框为止。（2） 在粘玻璃纤维网布时，严禁出现纤维松弛不紧，纤维错位、倾斜，网布外鼓，褶皱等现象。网布搭接长度水平方向不得小于70mm,垂直方向不得小于50mm。（3） 最外层胶泥抹完后，严禁出现玻璃纤维外露，不得有明显的玻璃纤维网布显影以及砂眼、抹纹、接茬等痕迹，表面应平整。3.5保护层养护（1） 做保护层时任何部位严禁使用干水泥。（2） 保护层施工时，严禁阳光爆晒，保护层终凝前严禁水冲。（3） 保护层终凝后应及时喷水连续养生4872h,在养生期间严禁撞击和震动。（4） 6质量验评（1） 粘结胶泥配比必须准确，点状布胶面积应符合布胶均匀，粘结胶泥厚度应符合要求，粘结强度应大于0.IMPao（2）保温层与基体或基层的粘贴，不应有空贴现象，保温板对缝应紧密缝隙垂直度、平整度应符合要求。（3）保护层的玻璃纤维网布，经纬向纤维不应倾斜，严禁网布外鼓，皱褶、搭接长度应符合要求。不应出现明显外露、显影、砂眼、接茬等痕迹。（4） 主要控制指标：1） 表面平整度偏差：3mm;2） 阴、阳角垂直度偏差：3mm;3） 阴、阳角方正度偏差：3mm;4） 立面垂直偏差：4mm;5） 分格条平直度偏差：4rnio4屋面保温层质量标准和检验方法检查项目质量标准单位检验方法及器具主控项目1保温材料屋面工程所采用的防水、保温隔热材料应有产品合格证书和性能检测报告,材料的品种、规格、性能等应符合现行国家产品标准和设计要求检查出厂合格证、质量检验报告和现场抽样复验报告2保温层含水率必须符合设计要求检查现场抽样检验报告一般项目1保温层的铺设松散保温材料分层铺设，压实适当，表面平整，找坡正确观察检查板状保温材料紧贴（靠）基层，铺平、垫稳，拼缝严密，找坡正确整体现浇保温层拌和均匀，分层铺设，压实适当，表面平整，找坡正确2倒置式屋面保护层采用卵石铺压时，卵石应分布均匀，卵石的质（重）量应符合设计要求观察检查和按堆积密度计算其质量3排汽孔道的留设排汽道应纵横贯通，不得堵塞。排汽管应安装牢固、位置正确、封闭严密观察检查4保温层厚度偏差松散保温材料-5%+10%钢针插入和钢尺检S整体现浇保温层-5%+10%板状保温材料+5%,且W4mm5整体保温层表面平整度无找平层5mm靠尺和楔形塞尺检查有找平层75施工依据5.1EPS外墙保温墙体构选
