氟碳金属漆在外墙保温基层上的抗裂问题.docx

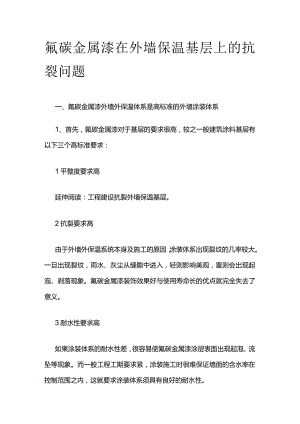

氟碳金属漆在外墙保温基层上的抗裂问题一、氟碳金属漆外墙外保温体系是高标准的外墙涂装体系1、首先，氟碳金属漆对于基层的要求很高，较之一般建筑涂料基层有以下三个高标准要求：1平整度要求高延伸阅读：工程建设抗裂外墙保温基层。2抗裂要求高由于外墙外保温系统本身及施工的原因，涂装体系出现裂纹的几率较大。一旦出现裂纹，雨水、灰尘从缝隙中进入，轻则影响美观，重则会出现起泡、剥落现象。氟碳金属漆装饰效果好与使用寿命长的优点就完全失去了意义。3耐水性要求高如果涂装体系的耐水性差，很容易使氟碳金属漆涂层表面出现起泡、流坠等现象。而一般工程工期要求紧，涂装施工时很难保证墙面的含水率在控制范围之内，这就要求涂装体系须具有良好的耐水性。2、氟碳金属漆外墙外保温体系由三个系统层次即保温层、腻面层、涂料层共同构成。在这里保温层的功能是保温节能；腻面层的功能是找平、抗裂保护和辅助造型；涂料层的功能是装饰保护。三个系统层次共同实现对建筑的保温、保护和装饰效果，而体系的复杂性也同时带来了高标准的产品技术要求。二、做好氟碳金属漆外墙外保温体系的关键是腻面层抗裂L外墙外保温基层墙面较一般墙面更易产生裂绛，具体原因:1外墙外保温体系中的保温层导热系数很低，而保温体系夏季时表面温度可高达70oCo来自体系表面的热量集中在保护层（抹面砂浆）以上。而保温层与保护层（抹面砂浆）的材质密度不同，弹性模量和线性膨胀系数相差很大，在季节、昼夜的温度应力作用下变形也不同。一段时间后就会出现不同程度的裂缝。2保温板（薄抹灰外保温体系）在昼夜及季节变化发生热胀冷缩、湿胀干缩时也会在板缝处集中产生变形应力。保温体系通常采用纯点粘或筐点粘，体系存在贯通的空腔，正负风压对有空腔的保温隔热墙面进行挤或拉，易造成板缝处开裂。极端情况下负风压甚至会将保温板掀掉。3在聚苯颗粒保温砂浆体系中，保温砂浆密度小、体积大，聚苯颗粒又比较软，在受外力影响或温差变化时很容易产生变形收缩或膨胀裂缝。4目前在外墙外保温体系中保护层（抹面砂浆）一般都米用聚合物干混砂浆，要求高一点的采用聚合物乳液砂浆。这些砂浆不会自裂,但由于成本限制抗裂效果还不够理想。另外，保温材料的质量、施工质量等也容易引起保温墙面的裂纹。2、氟碳金属漆外墙外保温体系的抗裂途径：腻面层抗裂氟碳金属漆外墙外保温体系保温层、腻面层、涂料层中，保温层容易出现裂纹，涂料层没有抗裂功能，要想保证该涂装体系的涂装质量，让腻面层控制、弥补裂纹，是最有效的途径。三、如何保证腻面层抗裂效果L选择合适的配套腻面体系及材料1在验收合格的保温基层上批刮一定厚度的具有找平、抗裂的功能性腻子。要求：满足JG/T157建筑外墙用腻子标准抗裂要求R型标准，在批刮厚度2mm以上时，可以弥补0.3mm以内的保温基层上裂纹。足够的拉伸强度（LOMPa）有效控制裂纹产生；满足找平要求。保温基层平整度差，而氟碳金属漆（特别是仿铝扣板工程）对平整度要求高，所以腻子必须满足一次性批刮厚度的要求。2在抗裂找平功能性腻面层上，使用金属漆专用光面腻子或拉毛、喷涂造型腻子，除满足装饰要求外，根据相邻材料线收缩系数需相近的要求，宜选用弹性小又有一定抗裂功能的产品辅助抗裂。上海岩艺涂装科技有限公司在多年涂装技术、专业腻子探索、实践的基础上，开发出满足以上要求的系列腻子，可根据不同的需求选择配套。功能性腻子：聚合物乳液高柔韧厚涂腻子一一双重抗裂技术；粘结强度高，耐水耐碱性好；填充、找平性好，可一次性批刮3-5mmo适合保温、金属漆等抗裂、找平要求高的外墙涂装工程。双重抗裂技术一一高拉伸强度控制裂纹、弹性弥补裂纹装饰性腻子：金属漆专用光面腻子一一既有刚性腻子良好的砂磨性，又有弹性腻子的柔韧性；吸油量低、吸漆均匀；光滑细腻、附着力强，透气性好，施工性好；良好的抗渗、抗碱、耐水性；适用于金属氟碳漆仿铝扣板涂装工程。拉毛造型中涂料一一拉毛造型饱满丰富，花纹清晰，立体感强；良好耐水耐碱性，且施工方便；喷涂造型腻子一一造型质感好，花纹清晰；粘结强度高，耐水耐碱性好；可直接在基层或者在腻面层上喷涂。2、保证施工质量除了选择合适的腻面配套体系及腻面材料外，施工质量也非常关键。在该类涂装工程中，施工质量与施工环境、施工人员的技术、涂层厚度、施工工序间隔时间等影响都较大，施工中必须严格控制每一个环节。如：避免在5度以下，35度以上的环境下涂装施工；工人需培训后上岗；批刮厚度需控制在一定范围内；上一道腻子实干后才能下一道腻子的批刮等。
