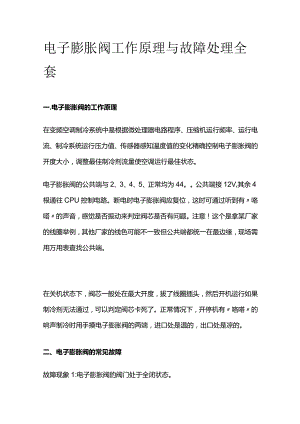

电子膨胀阀工作原理与故障处理全套一.电子膨胀阀的工作原理在变频空调制冷系统中是根据微处理器电路程序、压缩机运行频率、运行电流、制冷系统运行压力值、传感器感知温度值的变化精确控制电子膨胀阀的开度大小，调整最佳制冷剂流量使空调运行最佳状态。电子膨胀阀的公共端与2、3、4、5、正常均为44。公共端接12V,其余4根通往CPU控制电路。断电时电子膨胀阀应复位，这时可通过听到有咯嗒的声音，感觉是否振动来判定阀芯是否有问题。注意！这个是拿某厂家的线圈举例，其他厂家的线色可能不一致但公共端都统一在最边缘，现场需用万用表查找公共端。在关机状态下，阀芯一般处在最大开度，拔了线圈插头，然后开机运行如果制冷剂无法通过，可以判定阀芯卡死了。正常情况下，开停机有咯嗒的响声制冷时用手摸电子膨胀阀的两端，进口处是温的，出口处是凉的。二、电子膨胀阀的常见故障故障现象1:电子膨胀阀的阀门处于全闭状态。分析检修：正常时，电子膨胀阀在通电前，针阀处于打开位置。阀体出厂时阀开度是480个脉冲，但由于转子是通过螺纹结构固定，在运输过程中可能会由于振动而使转子位置发生改变，最终使阀门处于全闭状态。遇此故障时，上电后进行复位操作即可，以确保阀体处于开的状态，这样才能通过步进电机控制针阀开度的大小，从而调节膨胀阀的流量。故障现象2:开机后，电子膨胀阀内有噪音。分析检修：如果噪音过大，表明其内部器件卡滞，需整体更换加以解决。值得一提的是，若接通电源时阀体内有咔嗒声，这是正常现象。在空调通电后，电控板会给电子膨胀阀送来全开或者全闭的脉冲，这时电子膨胀阀的转子转到最大开度时，与限位装置碰撞，发出咔嗒摩擦音。当空调系统内充满了冷媒，转子转动的阻力加大以及声音的传播方式有所改变时，电子膨胀阀的动作音会变得很小。故障现象3:电子膨胀阀不动作。分析检修：接通电源时，先听阀体内有无咔嗒声，如无，则检查阀体是否完全套入线圈，线圈与电路板连接是否正常，线圈供电电压是否符合要求（12V±L2V）.若上述检查均正常，则检查阀体能否全开，如不能，则表明阀体已坏，需换新。若阀体能全开，则检查阀全闭的脉冲数是否大于480pps,若低于480pps,则检查驱动机构。故障现象4:电子膨胀阀卡死。分析检修：该故障是由于杂物在冷媒流动时进入电子膨胀阀内部并积聚，杂物嵌入到阀体内，就会使转子转动的摩擦力增大，引起卡死现象，通常只有整体更换来解决。常见的杂物有管路异物、焊接氧化物等，即故障多系人为所致。为防止出现该故障，在检修时一是加强管路清洁度，二是采取焊接保护，一般采用充入氯气的方法，以减少氧化物，三是在阀体两端安装100目以上的过滤器。
