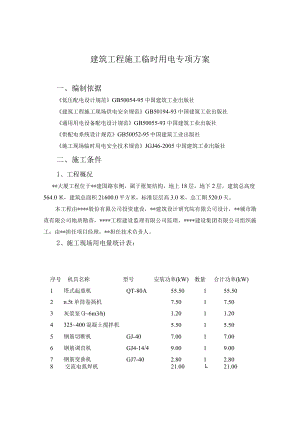

临时用电专项方案.docx
建筑工程施工临时用电专项方案一、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社二、施工条件1、工程概况*大厦工程位于*建国路东侧，属于框架结构，地上18层，地下2层，建筑总高度564.0米，建筑总面积21600.0平方米，标准层层高3.0米，总工期520.0天。本工程由*股份有限公司投资建设，*建筑设计研究院有限公司设计，*城市勘查有限公司地质勘查，*工程建设监理有限公司监理，*建设集团有限公司组织施工；由*担任项目经理，*担任技术负责人。2、施工现场用电量统计表：序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QT-80A55.50155.502n.5t单筒卷扬机7.5017.503灰浆泵(I6m3h)1.2011.204325400混凝土搅拌机5.5015.505钢筋切断机GJ-407.0017.006钢筋调直机GJ4-14/49.0019.007钢筋变曲机GJ7-402.8012.808交流电弧焊机21.001L21.009木工圆据机3.001L3.0010普通木工带据机20.00L20.0011单面杠压刨床8.00L8.0012木工平刨床2.801I2.80三、设计内容和步骤1、现场勘探及初步设计：(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻RW4Q。2、确定用电负荷：(1)、塔式起重机Kx=0.20Cos=0.60tg=1.33将JC=40%统一换算到JL=25%的额定容量P.=n×(JC/J,J1/2×Pn=IX(0.40/0.25)1/2X55.50=70.20kWPjs=KXXPe=0.20X70.20=14.04kW(2)、lL5t单筒卷扬机Kx=0.20Cos=0.60tg=1.33PjS=0.20X7.50=1.50kW(3)、灰浆泵(I6m3h)Kx=0.30Cos=0.70tg=1.02Pjs=0.30X1.20=0.36kW(4)、325400混凝土搅拌机Kx=O.70Cos=0.68tg=1.08Pjs=O.70×5.50=3.85kW(5)、钢筋切断机Kx=0.30Cos=0.70tg=1.02Pjs=0.30×7.00=2.10kW(6)、钢筋调直机Kx=0.30Cos=0.70tg=1.02Pjs=0.30X9.00=2.70kW(7)、钢筋变曲机Kx=0.30Cos=0.70tg=1.02Pjs=0.30X2.80=0.84kW(8)、交流电弧焊机Kx=0.35Cos=0.40tg=2.29将JC=50%统一换算到JCl=IO0%的额定容量PC=nX(J，JCJI/2XPn=l×(0.50/1.00),72×21.00=14.85kWPjs=Kx×Pc=0.35X14.85=5.20kW(9)、木工圆据机Kx-0.30Cos=0.70tg=1.02Pjs=0.30×3.00=0.90kW(10)、普通木工带据机Kx=0.30Cos=0.70tg=1.02Pjs=0.30X20.00=6.00kW(11)、单面杠压刨床Kx=0.30Cos=0.70tg=1.02Pjs=0.30X8.00=2.40kW(12)、木工平刨床Kx=0.30Cos=0.70tg=1.02Pjs=0.30X2.80=0.84kW(13)总的计算负荷计算，总箱同期系数取Kx=0.90总的有功功率PjS=KxXZPjs=0.90x(14.04+1.50+0.36+3.85+2.10+2.70+0.84+5.20+0.90+6.00+2.40+0.84)=36.655kVA总的无功功率Qjs二KXXZQjS=0.90x(18.72+2.00+0.37+4.15+2.14+2.75+0.86+11.91+0.92+6.12+2.45+0.86)=47.922kVA总的视在功率Sjs二(P,is2+Qjs7z2=(36.6552+47.9222)1/2=60.334kVA总的计算电流计算Ij8=Sjs(l.732×Ue)=60.334(1.732×0.38)=91.670A3、选择变压器：根据计算的总的视在功率选择根据计算的总的视在功率选择SL7-63/10型三相电力变压器，它的容量为63.0OkVA>60.33kVA能够满足使用要求，其高压侧电压为IOkV同施工现场外的高压架空线路的电压级别一致。4、选择总箱的进线截面及进线开关：(D选择导线截面：上面已经计算出总计算电流Ijs=91.670A,查表得室外架空线路40oC时铝芯塑料绝缘导线BLV-4X50+1X25,其安全载流量为102.77A,能够满足使用要求。由于由供电箱至动力总箱距离短，可不校核电压降的选择。(2)选择总进线开关：DZ20-160/3,其脱扣器整定电流值为Ir=130.OOA0(3)选择总箱中漏电保护器：DZ10L-100/3。5、1号干线线路上导线截面及分配箱、开关箱内电气设备选择：在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择：i)计算电流Kx=0.20Cos=0.60tg=1.33Ij8=Kx×Pe(l.732×Uo×Cos)=0.20×70.20(1.732×0.38×0.60)=35.55ii)选择导线选择BLV-4X10+1X6,穿焊接钢管时其安全载流量为34.79A。iii)选择电气设备选择开关箱内开关为DZ5-50/3,其脱扣器整定电流值为Ir=40.OOAo漏电保护器为DZ10L-1003o(2)、1L5t单筒卷扬机开关箱至1L5t单筒卷扬机导线截面及开关箱内电气设备选择：i)计算电流Kx=0.20Cos=0.60tg=1.33Ijs=Kx×P(l.732×Uc×Cos)=0.20×7.50(1.732×0.38×0.60)=3.80ii)选择导线选择BLV-4X2.5+1X1.5,穿焊接钢管时其安全载流量为14.23A。iii)选择电气设备选择开关箱内开关为DZ5-20/3,其脱扣器整定电流值为Tr=16.OOAo漏电保护器为DZIOL-100/3o(3)、1号分箱至第1组电机(塔式起重机)的开关箱的导线截面及分配箱内开关的选择i)Ijs=35.55Aii)选择导线选择BLV-4X16+1X10,穿焊接钢管时其安全载流量为44.27A。iii)选择电气设备选择分配箱内开关为DZ5-50/3,其脱扣器整定电流值为L=40.OOAo(4)、1号分箱至第2组电机(1L5t单筒卷扬机)的开关箱的导线截面及分配箱内开关的选择i)Ijs=3.80Aii)选择导线选择BLV-4X2.5+1X1.5,穿焊接钢管时其安全载流量为14.23A。iii)选择电气设备选择分配箱内开关为DZ5-20/3,其脱扣器整定电流值为L=16.OOAo(5) 1号分箱进线及进线开关的选择i)计算电流KX=0.35,Cos=0.900ljs=Kx×Pe(1.732×e×Cos)=0.35×63.00(1.732×0.38×0.90)=37.22ii)选择导线选择BLV-4X16+1X10,穿焊接钢管时其安全载流量为70.84A。iii)选择电气设备选择分配箱进线开关为DZ5-50/3,其脱扣器整定电流值为L=40.OOA0(6) 1号干线导线截面及出线开关的选择i)选择导线截面按导线安全载流量：按导线安全载流量：Kx=0.35,Cos=0.90Tjs=Kx×Pe(1.732×e×Cos)=0.35×63.00(1.732×0.38×0.90)=37.22A按允许电压降：S=Kx×(P×L)ZCU=0.35×63.00×100.00/(46.3X5)=9.52nun2选择BLV-4X16+1X10,穿焊接钢管时其安全载流量为70.84A。ii)选择出线开关1号干线出线开关选择DZ5-50/3,其脱扣器整定电流值为L=40.00A。6、2号干线线路上导线截面及分配箱、开关箱内电气设备选择：在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。(1)、灰浆泵(6m3h)开关箱至灰浆泵(6m3h)导线截面及开关箱内电气设备选择：i)计算电流Kx=0.30Cos=0.70tg=1.02Ij8=Kx×Pe(l.732×U0×Cos)=0.30×1.20/(1.732×0.38×0.70)=0.78ii)选择导线选择BLv-4X2.5+1X1.5,穿焊接钢管时其安全载流量为14.23A。iii)选择电气设备选择开关箱内开关为DZ5-20/3,其脱扣器整定电流值为Ir=16.00o漏电保护器为DZIOL-100/3o(2)、325400混凝土搅拌机开关箱至325400混凝土搅拌机导线截面及开关箱内电气设备选择：i)计算电流Kx=0.70Cos=0.68tg=1.08Ijs=Kx×Pe(l.732×Ue×Cos)=0.70×5.50(1.732×0.38×0.68)=8.60ii)选择导线选择BLV-4X2.5+1X1.5,穿焊接钢管时其安全载流量为14.23A。iii)选择电气设备选择开关箱内开关为DZ5-20/3,其脱扣器整定电流值为Ir=16.OOAo漏电保护器为DZ10L-1003o(3)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择：i)计算电流Kx=0.30Cos=0.70tg=1.02Ijs=Kx×Pe(l.732×Ue×Cos)=0.30×7.00(1.732×0.38×0.70)=4.56ii)选择导线选择BLV-4X2.5+1X1.5,穿焊接钢管时其安全载流量为14.23A。iii)选择电气设备选择开关箱内开关为HkIT5/3,熔断器RClA-5其最大熔体电流为U=5.OO
