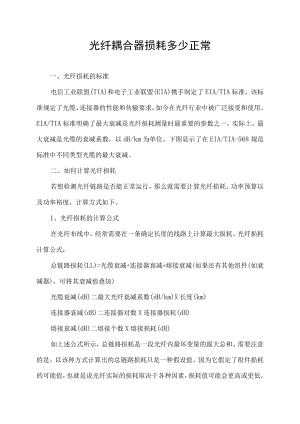

光纤耦合器损耗多少正常一、光纤损耗的标准电信工业联盟(TIA)和电子工业联盟(EIA)携手制定了EIA/TIA标准，该标准规定了光缆、连接器的性能和传输要求，如今在光纤行业中被广泛接受和使用。EIA/TIA标准明确了最大衰减是光纤损耗测量时最重要的参数之一。实际上，最大衰减是光缆的衰减系数，以dB/km为单位。下图显示了在EIA/TIA-568规范标准中不同类型光缆的最大衰减。二、如何计算光纤损耗若想检测光纤链路是否能正常运行，那么就需要计算光纤损耗、功率预算以及功率裕度，计算方式如下。1、光纤损耗的计算公式在光纤布线中，经常需要在一条确定长度的线路上计算最大损耗。光纤损耗计算公式：总链路损耗(LL)=光缆衰减+连接器衰减+熔接衰减(如果还有其他组件(如衰减器)，可将其衰减值叠加)光缆衰减(dB)二最大光纤衰减系数(dB/km)X长度(km)连接器衰减(dB)二连接器对数X连接器损耗(dB)熔接衰减(dB)二熔接个数X熔接损耗(dB)如上述公式所示，总链路损耗是一段光纤内最坏变量的最大总和。需要注意的是，以该种方式计算出的总链路损耗只是一种假设值，因为它假定了组件损耗的可能值，也就是说光纤实际的损耗取决于各种因素，损耗值可能会更高或更低。2、下面以实际案例为例演示如何计算光纤损耗。两栋建筑之间安装了单模光纤，传输距离为IOkm,波长为1310nm0同时，该光纤拥有2个ST连接器和1个熔接头。光缆衰减一一根据上述的标准表格，波长为1310nm的室外单模光缆的最大衰减值为05dB/km,因此光缆衰减值为0.5dB/km×10km=5dBo连接器衰减一一因为使用了2个ST连接器，而每个ST连接器的最大损耗为0.75dB,因此连接器衰减为075dBX2=L5dB°在实际计算中，连接器的插损可参考供应商提供的规格值。熔接衰减一一在TIA/EIA标准中规范了，熔接的最大损耗为0.3dB,因此熔接衰减为0.3dBxl=0.3dBo由此可得出，该光纤链路的总损耗为5dB+l.5dB÷0.3dB=6.8dBo三、功率预算的计算上述提及的链路损耗值对整个链路的传输有何影响？这里就不得不得提到与之密切相关的另外一个参数一一功率预算。该参数值主要用于对比计算出的链路损耗值，以确保正确安装设备，只有当链路损耗值在功率预算之内时，链路才能正常运行。功率预算(PB)是接收器的灵敏度(PR)与发射器耦合进光纤的功率(PT)的差值，也就是说PB=PT-PR。假设发射器的平均光功率为T5dBm,接收器的灵敏度为-28dBm,则功率预算为T5dB-(-28dB)=13dBo功率裕度的计算计算完链路损耗和功率预算后，就需要计算功率裕度(PM),它是指从功率预算中除去链路损耗之后的可用功率，即PM-PB-LLo同样以IOknl的室内单模光缆为例，由上述计算所得，它的功率预算为13dB,链路损耗为6.8dB,因此功率裕度为13dB-6.8dB=6.2dB。该计算所得值大于零，表示链路还有足够的传输功率。
