单相桥式可控整流电路实验报告.docx

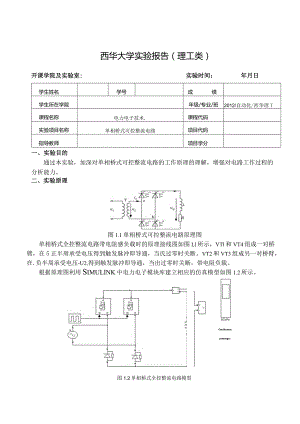

西华大学实验报告（理工类）学生姓名学号成绩学生所在学院年级/专业/班2012/自动化/西华理T课程名称电力电子技术.课程代码实验项目名称单相桥式可控整流电路项目代码指导教师项目学分开课学院及实验室:实验时间：年月日一、实验目的通过本实验，加深对单相桥式可控整流电路的工作原理的理解，增强对电路工作过程的分析能力。二、实验原理LR图1.1单相桥式可控整流电路原理图单相桥式全控整流电路带电阻感负载时的原理接线图如图Ll所示，VTl和VT4组成一对桥臂，在5正半周承受电压得到触发脉冲即导通，当氏过零时关断。VT2和VT3组成另一对桥臂，在.负半周承受电压-U2,得到触发脉冲即导通，当出过零时关断，带电阻负载。根据原理图利用Simulink中电力电子模块库建立相应的仿真模型如图1.2所示。图1.2单相桥式全控整流电路模型SCoPeContinuouspowergu三、实验设备、仪器及材料PC机一台，MATLAB软件四、实验步骤（按照实际操作过程）1 ,打开MATLAB,点击上方的SimUIink图标,进入SimUIinkLibraryBrOWSer模式。2 .新建model文件，从SimulinkLibraryBrowser选择元器件，分别从sinks和SimPowerSystems中选择，powergui单元直接搜索选取3 .根据电路电路模型正确连线五、仿真参数及结果仿真参数设置：UAC=IoOV（有效值），R=IoQ,晶闸管参数为默认值。选择仿真终止时间为0.06s,采用变步长算法Ode23tb（stiffTR.BDF2）,给出不同开通控制角（如,20°,40°,60°,90。，150。等）的情况下，直流端电压Ud和电流Id的波形。1.控制角为20度3.控制角为60度5.控制角为150度六、仿真结果分析根据前面的仿真结果，分析单相桥式可控整流电路中，开通控制角对输出直流电压值的影响。在单项桥式全控带电阻负载整流电路中，在触发延迟角处给触发脉冲，当山为为正半周期时，VTl和VT4导通，
