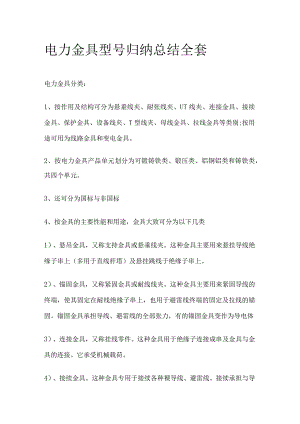

电力金具型号总结全套.docx
电力金具型号归纳总结全套电力金具分类：1、按作用及结构可分为悬垂线夹、耐张线夹、UT线夹、连接金具、接续金具、保护金具、设备线夹、T型线夹、母线金具、拉线金具等类别;按用途可用为线路金具和变电金具。2、按电力金具产品单元划分为可锻铸铁类、锻压类、铝铜铝类和铸铁类，共四个单元。3、还可分为国标与非国标4、按金具的主要性能和用途，金具大致可分为以下几类1）、悬吊金具，又称支持金具或悬垂线夹。这种金具主要用来悬挂导线绝缘子串上（多用于直线杆塔）及悬挂跳线于绝缘子串上。2）、锚固金具，又称紧固金具或耐线线夹。这种金具主要用来紧固导线的终端，使其固定在耐线绝缘子串上，也用于避雷线终端的固定及拉线的锚固。锚固金具承担导线、避雷线的全部张力，有的锚固金具变作为导电体3）、连接金具，又称挂线零件。这种金具用于绝缘子连接成串及金具与金具的连接。它承受机械载荷。4）、接续金具。这种金具专用于接续各种裸导线、避雷线。接续承担与导线相同的电气负荷，大部分接续金具承担导线或避雷线的全部张力。5）、防护金具。这种金具用于保护导线、绝缘子等，如保护绝缘子用的均压环，防止绝缘子串上拔用的重锤及防止导线振动用的防振锤、护线条等6）、接触金具。这种金具用于硬母线、软母线与电气设备的出线端子相连接，导线的T接及不承力的并线连接等，这些连接处是电气接触。因此，要求接触金具的较高的导电性能和接触稳定性。7）、固定金具，亦称电厂金具或大电流母线金具。这种金具用于配电装置中的各种硬母线或软母线与支柱绝缘子的固定、连接等，大部分固定金具不作为导电体，仅起固定、支持和悬吊的作用。但由于这些金具是用于大电流，故所有元件均应无磁滞损失。下面，由国内专业的电力电气行业B2B平台电老虎网整理的电力金具常用的型号，欢迎电力人收藏，并关注电老虎网头条号。通用规定电力金具的型号由首字母+附加字母+主参数组成，电力金具常用的型号大概如下：一、耐张线夹1、安装方式：B-爆压型，L-螺栓型，T钳压型，X-楔形，Y-液压型，J-预绞式;2、导线的型号，默认表示钢芯铝绞线。二、悬垂线夹1、握力类型，G固定型，K滑动型，W有限握力型；2、回转轴中点与导线轴线间的相对位置：默认表示下垂式，K-上扛式，Z-中点回转式；3、防晕性能：D-特，C-高，B-中，A-普级。；4、船体材质：默认表示铝合金，K-可锻铸铁(马铁)，Q-球铁，6铸钢。三、接续金具1、安装方式：B-爆压型，G-并沟线夹，L-螺栓型，T一钳压型，X-修补条，Y-液压型，J-预绞式；2、钢芯接续方式：默认表示对接，D-搭接；3、线的型号，默认表示钢芯铝绞线，参见常用工具。四、连接金具(I)间隔棒1、间隔棒的结构型式：G-刚性间隔棒，R-柔性间隔棒，Z-阻尼间隔棒;2-框架形状：默认表示正多边形，S-十字形，J矩形，T-梯形，Y-圆环形；3、分裂数，用数字表示；4、表征间隔棒防晕性能：D-特，C-高，B-中，A-普级。（2）防震锤1、防振锤的结构型式：D-对称型防振锤，R-非对称型防振锤；2、锤头的结构型式：G-扭转式（狗骨头形），T-筒式，Y-音叉式，Z-钟罩式；3、防振锤的线夹型式：默认表示螺栓型线夹，J-预绞式线夹；4、适用的导线外径，用组合号表示；5、导线的型号，钢绞线用G表示，默认表示其它类型导线；6、防晕性能：默认表示不防晕，D-特，C-高，B-中，A-普级。（3）屏蔽环1、默认表示悬垂串，N-用于耐张串：2、默认表示用于线路，B-表示用于变电；3、用字母J表示安装在间隔棒上，其它默认。(4)均压屏蔽环1、默认表示用于悬垂串，N-用于耐张串；2、绝缘子方向：默认表示正装，D-倒装用(5)均压环1、电压等级：Q-100OkV,8-±800kV,7-750kV,6-±660kV,5-500kV/±500kV,3-330kV;2、绝缘子串型：X-I型悬垂串，V-V型悬垂串，N-耐张串；3、绝缘子联数：1,2,3.；4、绝缘子类型：默认表示盘式，H-合成绝缘子；5、绝缘子联间距，默认表示单联；6、附加字母：D-用于绝缘子串倒装，T-十字形悬垂联板，B-变电。(6)T型线夹1、连接主导线的型式：L-螺栓型，Y-压缩型；2、连接引下线的型式：B-引流板，L-螺栓型，Y-压缩型；3、主导线的数目：默认表示为单根，双线及以上用数字表示，如2表示是双线。（7）设备线夹1、连接导线的型式：L-螺栓型，Y-压缩型：2、端子板的材料：默认表示为铝材，G-铜铝过渡：3、导线的数目：默认表示为单根.S-双线。（8）槽形母线固定金具安装位置：N-户内，W-户外。（9）护线条护线条材质类型：默认表示铝合金，B-铝包钢，G-钢。（10）重锤1、材质类型：默认表示铸铁，G-钢；2、防腐方式：默认表示涂漆，D-镀锌。（11）矩形母线固定金具1、安装位置：N-户内，W户外；2、放置方式：L-立放，P-平放；（12）管形母线固定金具固定类型：默认表示固定型，H-转动滑动型，X-悬挂型，Z-转动固定型;(13)管形母线T接线夹1、C-采用端子板引流，L-用螺栓型引流，P-采用端子板引流，且引流面与管形母线轴线在同一水平面上，Y-用压缩型引流，且引流面与管形母线轴线垂直；2、端子板引流时引流板的数量：默认表示单板，S-双板。(14)管形母线终端球若为阻尼型，则用字母Z表示。(15)管形母线封头若为阻尼型，则用字母Z表示。(16)管形母线支架管形母线数量：默认表示支撑单根管形母线，S-支撑两根管形母线。(17)管形母线接头接头的类型：N-内接头，W-外接头。(18)管形母线设备线夹1、设备线夹的类型；默认表示固定型，S-伸缩型;2、端子板材料：默认表示为铝材，G-铜铝过渡。（19）管形母线伸缩线夹1、默认表示有支撑，W-无支撑；2、有支撑时的固定方式：G-固定型，H-滑动型，Z-组合型。（20）管形母线消震环1、表示静触头与管形母线中点线垂直，P表示静触头与管形母线中点线平行：2、默认表示不防晕，F-防晕。（21）软母线间隔棒1、分裂数，默认表示双分i；2、软母线的外径，用导线直径的组合号表示，组合号与D的关系。（22）软母线组合圆环承重导线的数目，用数字表示。（23）软母线固定金具软母线的外径，用导线直径的组合号表示，组合号与D的关系。(24)跨路母线金具管形母线与设备连接方式：B-铝箔过渡连接，J-绞线过渡连接。
