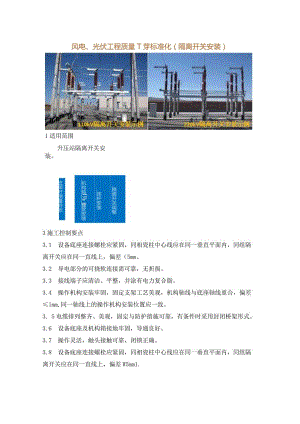

    风电、光伏工程质量工艺标准化(隔离开关安装).docx

    风电、光伏工程质量T芽标准化(隔离开关安装)1适用范围升压站隔离开关安装。2工艺流程隔阍开关调整连杆安装机构箱l理管安装设备就位支架杆测量聆收3施工控制要点3.1 设备底座连接螺栓应紧固,同相瓷柱中心线应在同一垂直平面内,同组隔离开关应在同一直线上,偏差(5mm。3.2 导电部分的可挠软连接需可靠,无折损。3.3 接线端子应清洁、平整,并涂有电力复合脂。3.4 操作机构安装牢固,固定支架工艺美观,机构轴线与底座轴线重合,偏差lmm,同一轴线上的操作机构安装位置应一致。3. 5电缆排列整齐、美观,固定与防护措施可靠,有条件时采用封闭桥架形式。3.6 设备底座及机构箱接地牢固,导通良好。3.7 操作灵活,触头接触可靠,闭锁正确。3.8 设备底座连接螺栓应紧固,同相瓷柱中心线应在同一垂直平面内,同组隔离开关应在同一直线上,偏差W5mm1.3.9 操作机构安装牢固,同定支架工艺美观,机构轴线与底座轴线重合,偏差Wlnlnb同一轴线上的操作机构安装位置应一致;主刀操作机构采用12036mm厚热镀锌半圆包箍加DNlOO热镀锌钢管焊接钢板进行固定,地刀操作机构采用10036mm厚热镀锌半圆包箍加DN80热镀锌钢管焊接钢板进行固定。便于弯折和安装。3.10电缆保护管排列整齐、美观,固定与防护措施可靠,有条件时采用封闭桥架形式。封闭桥架统一采用不锈钢板制作,切割、弯折成矩形,安装边沿外翻并采用螺栓连接箱体,安装细部图见图3.11设备底座及机构箱接地牢固,导通良好,宜统一采用铜排,截面小,3.12对于主变中性点隔离开关安装,应尽可能选用中性点过电压保护成套装置,以简化安装。3.13在电气设备安装时,用水准仪及线坠检测,使设备安装横平竖直、最大程度做到安装无附加垫片,牢固稳定。4隔离开关、负荷开关及接地开关安装检验项目及质量标准工序检验项目性质质量标准质量验收结果基础及支架安装基础检查符合产品技术文件要求支架柱轴线偏离5mm支架顶部偏差5mm支架固定牢固垂直度检查符合产品技术文件要求绝缘子检查外观检查清洁、无裂纹瓷柱与底座平面操作轴间连接螺栓紧固导电部分均压环检查主控牢固、平整、无变形,宜最低处打排水孔可挠软连接检查连接可靠、无折损接线端子检查主控清洁、平整、螺栓连接紧固,并涂有电力复合脂接触部触头表面镀银完整、无脱落位检查层接触面涂有符合要求的润滑脂合闸直流电阻主控符合产品技术文件要求传动装置传动部件部件安装连接正确、固定牢靠操作检查咬合准确、轻便灵活定位螺钉调整主控符合产品技术文件要求辅助开关检查动作可靠、触点接触良好接地刀与主触头间机械及电气闭锁主控准确可靠限位装置动作检查主控在分、合闸极限位置可靠切除电源机构箱密封垫检查完整隔离开关调整合闸状态触头间相对位置主控符合产品技术文件要求备用行程符合产品技术文件要求分闸火态触头间净距或拉开角度主控符合产品技术文件要求触头接触时不同期允许(ii引弧触头与主动触头动作顺序正确隔离开关与操作机构联动试验主控动作平稳、无卡阻负荷开关调整负荷开关熔管、熔丝检查质量及规格符合设计文件要求合闸时触头接触检查触头接触紧密、可靠分闸时触头检查三相同时跳高分闸时触头间净距检查符合厂家技术文件要求接地开关调整缓冲器检查压缩行程符合厂家技术文件要求接地开关与操作机构联动试验主控动作平稳、无卡阻其他设备接地牢固、齐全、导通良好防松件检查防松螺母紧固,开口销双向打开相色标志正确、清晰5施工依据5.1电气装置安装工程质量检验及评定规程DL/T5161.1-5161.17-20215.2电气装置安装工程高压电器施工及验收规范GB50147-20105.3电气装置安装工程接地装置施工及验收规范GB50169-2016
