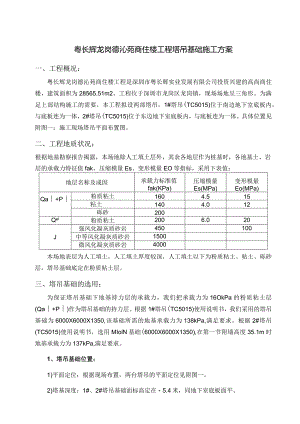

粤长辉龙岗德沁苑商住楼工程塔吊基础施工方案一、工程概况：粤长辉龙岗德沁苑商住楼工程是深圳市粤长辉实业发展有限公司投资兴建的高尚商住楼，建筑面积为28565.51m2。工程位于深圳市龙岗区龙岗镇，现场场地呈三角形。为满足上部结构施工的需要，本工程拟设两部塔吊，1#塔吊(TC5015)位于南边地下室底板内，与底板连为一体，2#塔吊(TC5015)位于东边地下室底板内，与底板连为一体。具体位置见附图一：施工现场塔吊平面布置图。二、工程地质状况：根据地基勘察报告揭露，本场地除人工填土层外，其余各地层作为桩基时，各地基土、岩层的承载力特征值fak、压缩模量Es、变形模量EO等指标，采用下表值：地层名称及成因承载力标准值fak(KPa)压缩模量Es(MPa)变形模量Eo(MPa)Qa+P粉质粘土1604.515粘土1404.012砾砂200Qel粉质粘土2006.020J强风化凝灰质砂岩450100中等风化凝灰质砂岩1500微风化凝灰质砂岩4000本场地表层为人工填土，人工填土厚度较深，人工填土以下为粉质粘土、粘土、砾砂层，塔吊基础底定在粉质粘土层。三、塔吊基础的选用：为保证塔吊基础下地基持力层的承载力，我们把承载力为16OkPa的粉质粘土层(Qa+P)作为塔吊基础的持力层。根据1#塔吊(TC5015)使用说明书，我们采用的塔吊基础为6000X6000X1350,该基础所需的地基承载力为138kPa,满足要求。根据2#塔吊(TC5015)使用说明书，选用MIolN基础(6000X6000X1350),在第一节附墙高度35.1m时地基承载力为137kPa,满足要求。1、塔吊基础位置：1)平面定位：根据现场布置，两台塔吊的平面定位见附图一。2)塔基深度：1#、2#塔吊基础面标高定在5.4米，同地下室底板面平。2、塔吊基础配筋图：根据塔吊使用说明书的塔吊基础配筋图，在受力情况不受影响的情况下，为施工方便,2个塔吊基础都采用C35(S8)商品混凝土，具体配筋见下图：1)1#、2#塔吊TC50156000300030003、塔吊基础施工1)按塔吊平面定位图施放基础线，按设计标高开挖土方。2)浇筑100mm基础垫层，垫层比基础宽IOomm,砖胎膜砌筑。3)按地下室底板要求做防水层及保护层。在塔吊基础垫层施工完成以后，按底板防水要求做防水，两边留置30Omm宽接头，待地下室底板垫层完成、防水施工后接合。4)绑扎塔吊基础内底板底部钢筋及塔吊基础网片下层钢筋，用马凳固定底板底部钢筋，底板底筋钢筋留搭接长度，待其他底板施工时再搭接。5)测量人员跟随测设、校正螺栓垂直度及底板钢板的水平度，垂直度及水平度要求允许误差W2mm。6)绑扎塔吊基础网片上层钢筋及中部竖向拉筋。7)基础混凝土浇筑前，一定要会同机械公司有关人员再次复核螺栓定位尺寸及垂直度、水平度。8)浇筑塔吊基础混凝土。四、基底承载力验算塔吊基础底部承载力为160Kpa,下面验算一下是否能够满足要求。1、1#、2#塔吊塔吊最大起重量为N=2T,塔吊自重GI=II3T,塔吊基础自重G2=6X6X1.35X2.5=121.5T,G=Gi+G2=234.5T,基础底面抵抗矩W=BA26=6X626=36rp3Pma=(N+G)AB+MW=(2+234.5)(6×6)+50×236=9.35Tm2=93.5Kpa<160KpaPmin=(N+G)AB-MW=(2+234.5)(6X6)-50×236=3.79Tm2=37.9Kpa<160Kpa满足要求。五、塔吊穿结构的处理：1#、2#塔吊均在地下室范围内，跟结构各部分的关系见附图。具体处理如下：1、地下室底板防水：在塔吊基础垫层施工完成以后，按底板防水要求做防水，两边留置30Omm宽接头，待地下室底板垫层完成、防水施工后接合。2、地下室底板：底板钢筋在塔吊基础处预留搭接长度。浇筑塔吊基础混凝土时用快易收口网把底板和塔吊基础隔开，并按照设计要求设置止水钢板，以便达到地下室底板防水要求。3、地下室外墙：地下室外墙在塔吊基础内部分，在绑扎塔吊基础钢筋时留设地下室外墙钢筋，并留搭接长度待地下室外墙施工时相连。并按照设计要求设置止水钢板，以便达到地下室底板防水要求。4、地下室顶板：1）、地下室顶板开洞，应严格按要求尺寸留设，板梁钢筋预留搭接长度，钢筋接头按设计要求错开，并适当的向上或向下弯起，在浇筑顶板混凝土时用快易收口网沿洞口四周设置。塔吊拆除后，将钢筋复位，用绑条焊焊接连接，然后支设模板，继而进行混凝土施工。2）、为保证顶板结构的安全，在开洞附近增设一道顶板次梁。3）、板面开洞处，在四周用钢管焊接护栏，高度1200mm,板面施工时，预留焊接栏杆用钢筋短头，间距500mm。六、安全注意事项1、所有参加人员必须参加交底会。2、安塔工作在塔机最高处风速为8ms（五级）及以下进行。3、登高人员必须检查身体，确认健康、血压正常，方可登高作业。4、作业区内悬挂明显标志，严禁无关人员逗留或通过。5、严禁高空抛物。6、登高人员必须穿防滑鞋，系安全带，全体人员要戴安全帽。7、作业日内不得饮酒，塔上严禁打闹，要求服从指挥。8、每日班前布置当日作及注意事项。9、场地应无障碍物并保证能够作业。10、风速大于8ms,不得进行顶升作业。11、大臂必须与引入标准节方向一致。12、要连续加几节，一节完成后，下支架与塔身必须有8个M36的螺栓连接（可用一个螺帽），才可吊下一个标准节。13、下支座未与塔身连接好之前，严禁转大臂、走小车和吊装作业。14、顶升过程中液压系统异常，应停止顶升，将下支座落在塔身顶部，并穿好8个M36螺栓后再排除故障。
