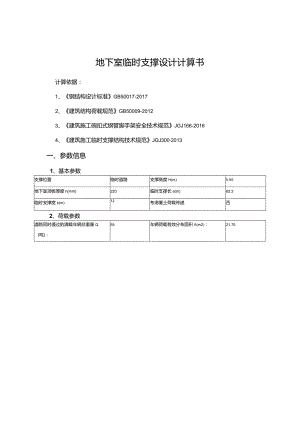

地下室临时支撑设计计算书计算依据：1、钢结构设计标准GB50017-20172、建筑结构荷载规范GB50009-20123、建筑施工碗扣式钢管脚手架安全技术规范JGJ166-20164、建筑施工临时支撑结构技术规范JGJ3002013一、参数信息1、基本参数支撑位置临时道路支撑高度H(m)5.55地下室顶板厚度h(mm)220临时支撑长a(m)62.3临时支撑宽b(m)12考虑覆土荷载传递否2、荷载参数道路同时通过的满载车辆总重量Q(吨)：55车辆荷载有效分布面积A(m2)：21.75二、设计简图碗扣式支撑立面图支撑平面图均布荷载q碗扣式支撑受力简图三、支撑结构验算支撑类型碗扣式钢管支撑架支架计算依据建筑施工临时支撑结构技术规范JGJ3OO-2O13永久荷载的分项系数YG1.2可变荷载的分项系数YQ1.4立杆纵向间距la(mm)900立杆横向间距lb(mm)900立柱水平杆步距h(Xmm)12立柱顶部步距hd(mm)500扫地杆高度h2(mm)350立杆伸出顶层水平杆中心线至支撑点的长度al(m):0.2剪刀撑设置有节点转动刚度k(kNmrad)20支撑钢管类型48×2.8抗压强度设计值田(N/mn?)205可调托座承载力容许值INKkN)30地下室顶板存在覆土但结构本身可承担外部覆土荷载，按最不利原则，只考虑施工荷载传递；支撑结构承担的总施工荷载标准值NQk=9.8xQA=9.8x5521.75=24.782kNm2设梁板下48×2.8mm钢管0.9mx0.9m支承上部施工荷载，可得：N=Q×Nqk×la×lb=1.4×24.782×0.9×0.9=28.102kN1、可调托座承载力验算N=30kN>N=28.102kN满足要求！2、长细比验算根据建筑施工临时支撑结构技术规范JGJ3OO-2O13条文说明4.1.3条，构件的允许长细比计算时构件的长度取节点间钢管的长度lo=ho=1200mm=loi=12OO16=75<=180满足要求！3、立杆稳定性验算根据规范JGJ300-2013第4.4.11条规定可知，支撑结构设置剪刀撑，立杆计算长度：lo=(l+2)ho=(l+2xO.292)xl2OO=19OOmm-一扫地杆高度h2与步距ho之比与悬臂长度a与步距ho之比的较大值,=max(h2ho,aho)=max(350/1200,200/1200)=0.292=loi=19OO16=118.75=l18.75,查规范JGJ300-2013附录A表A-I,取=0.358f=N(A)=28102(0.358×398)=197.229Nmm2<ff=205Nmm2满足要求！
