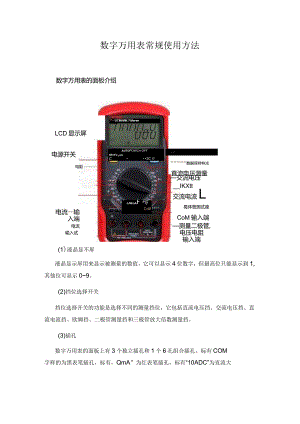

数字万用表常规使用方法数字万用表的面板介绍LCD显示屏t*UTMtMM.TitferenUUUU电源开关电阻AUTOPOWCr-OFFIiR+FL'jtvaC2C一I数据保持林光I直流电压测量电流一输入端电流JJWmAF崂CoM交流电压IKXtt交流电流L曷体管测试座CoM输入端输入试测量二极管,电压电阻输入端(1)液晶显不屏液晶显示屏用来显示被测量的数值，它可以显示4位数字，但最高位只能显示到1,其他位可显示09。(2)挡位选择开关挡位选择开关的功能是选择不同的测量挡位，它包括直流电压挡、交流电压挡、直流电流挡、欧姆挡、二极管测量挡和三极管放大倍数测量挡。(3)插孔数字万用表的面板上有3个独立插孔和1个6孔组合插孔。标有COM字样的为黑表笔插孔，标有，QmA”为红表笔插孔，标有“10ADC”为直流大电流插孔，在测量200mA10A范围内的直流电流时，红表笔要插入该插孔。6孔组合插孔为三极管测量插孔。A:测量直流电压下面通过测量一节电池的电压值来说明直流电压的测量，测量如图所示，具体过程说明如下所述。第一步：选择挡位。一节万用表电池的电压通常在9V左右，根据挡位应高于且最接近被测电压原则，选择20V挡较为合适。第二步：红、黑表笔接被测电压。红表笔接被测电压的高电位处（即电池的正极），黑表笔接被测电压的低电位处（即电池的负极）。第三步：在显示屏上读数。现观察显示屏显示的数值为7.76V,则被测电池的直流电压为7.76VoB:测量交流电压AN-339605A+型数字万用表的交流电压挡具体又分为200V挡和750V挡。下面通过测量市电的电压值来说明交流电压的测量，测量如图所示，具体过程如下所述。第一步：选择挡位。市电电压通常在220V左右，根据挡位应高于且最接近被测电压原则，选择750V挡最为合适。高二步：红、黑表笔接被测电压。由于交流电压无正、负极之分，故红、黑表笔可随意分别插入市电插座的两个插孔中。第三步：在显示屏上读数。现观察显示屏显示的数值为223,则市电的电压值为223V0C:测量电阻万用表测电阻时采用欧姆挡，AN-339605A+型万用表的欧姆挡具体又分为200Q挡、2000。挡、20k。挡200k挡和2000k挡。下面通过测量一个电阻的阻值来说明欧姆挡的使用，测量如图所示，具体过程说明如下所述。第一步：选择挡位。估计被测电阻（PT100）的阻值不会大于200,根据挡位应高于且最接近被测电阻的阻值原则，选择200Q挡最为合适。若无法估计电阻的大致阻值，可先用最高挡测量，若发现偏小，再根据显示的阻值更换合适挡位重新测量。第二步：红、黑表笔接被测电阻两个引脚。第三步：在显示屏上读数。现观察显示屏显示的数值为104.9,则被测电阻的阻值为104.9。-IQ=IO3.9Q。注意:数字万用表在使用低欧姆挡（20OQ挡）测量时，将两根表笔短接，发现显示屏显示的阻值通常不为零，一般在零点几欧至几欧之间，性能好的数字万用表该值很小。由于数字万用表无法进行欧姆校零，如果对测量准确度要求很高，可先记下表笔短接时的阻值，再将测量值减去该值即为被测电阻的实际值。D:测量交流电零线和火线连接电线的时候，一定要区分什么是火线、什么是零线，因为这两个电线一旦接错了，就会为用电带来安全隐患，如何有效区分火线和零线，如果用万用表，怎样测火线和零线？1、准备好万用表，将万用表调到交流电AC的档位，黑色的表笔放在地上，红色的表笔与火线或者零线的任意一根相接触。2、然后观察数值，如果测出来的数值在5V以内，就能够判断是零线，因为一般来说零线是没有电压的。而如果量出来的数值已经超过了1OV,就能够判断这根电线就是火线。E:测量线路通断为了判断电线是否导通，我们用以下步骤L先断电；2、首先保证接线正确，黑线插入COM插口，红线插入V;3、档位，放在蜂鸣器或者二极管处；4、红笔或者黑笔分别接要测量的电线两头；5、如果线路是断开的，则液晶屏会显示"1",蜂鸣器不发出声音，表示电阻无穷大；6、如果电线是接通的，则会有蜂鸣提示音，且左上角指示灯会常亮或者闪烁而且液晶屏显示数字。
