混凝土偏心受压柱承载力试验.docx

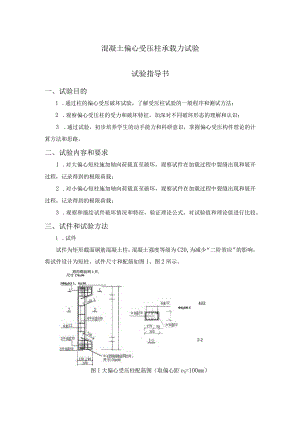

混凝土偏心受压柱承载力试验试验指导书一、试验目的1 .通过柱的偏心受压破坏试验，了解受压柱试验的一般程序和测试方法；2 .观察偏心受压柱的受力和破坏特征，加深对不同破坏形态的理解和认识；3 .通过试验，初步培养学生的动手能力和科研意识，掌握偏心受压构件理论的计算方法和思路。二、试验内容和要求1 .对大偏心短柱施加轴向荷载直至破坏，观察试件在加载过程中裂缝出现和展开过程，记录得到的极限荷载；2 .对小偏心短柱施加轴向荷载直至破坏，观察试件在加载过程中裂缝出现和展开过程，记录得到的极限荷载；3 .观察和描绘试件破坏情况和特征，验证理论公式，对试验值和理论值进行比较。三、试件和试验方法1 .试件试件为矩形截面钢筋混凝土柱，混凝土强度等级为C20,为减少“二阶效应”的影响，将试件设计为短柱。试件尺寸和配筋如图1、图2所示。双向纲丝网2片, 尺寸170x9038g5O 3。8506gl00 £4±122-2图1大偏心受压柱配筋图（取偏心距e0=100mm）4±14 6gl006146g50:/50/150/Je_3Q0_j,1-1图2小偏心受压柱配筋图（取偏心距eo=2Omm）2 .试验设备千斤顶或压力机。静态电阻应变仪一台或静态数据采集系统一套；百分表、挠度计，应变片，刻度放大镜、记号笔。3 .试验分组每班分三个小组，每组十人左右。4 .试验方法试验柱在静力试验台和试验机上进行试验，加荷采用下面方法:单调分级加载5 用百分表测读侧向挠度。侧向挠度测试位置如图3所示6 测试混凝土表面应变大小。应变布置如图4所示。支杆4.试验步骤在未加荷载前用百分表及手持式应变仪读初读数，用放大镜检查有无初始干缩裂缝。试加载：加第一级荷载后静停5分钟读数,检查各仪表工作情况，回零。单调分级加载机制：实际加载等级为每次IOKN,直至破坏记录每次加载后混凝土表面的应变记录每次加载后柱的侧向挠度。四、注意事项1 .务必熟悉每一步骤及有关注意事项，如有不清楚的地方可以进行研究、讨论或询问指导人员。2 .一定要听从指挥人员的指挥3 .注意安全，特别是试件开裂至破坏时的安全。一、试验目的二、试验内容三、试验方法四、试验结果整理混凝土偏心受压柱承载力试验试验报告2、试验原始结果记录（要求自制记录表格，记录侧面挠度大小以及混凝土表面应变大小）3、描述裂缝发展情况4、绘制荷载-挠度曲线5、分析1）、理论计算破坏荷载2）、试验结论试验者（签名）：时间:
