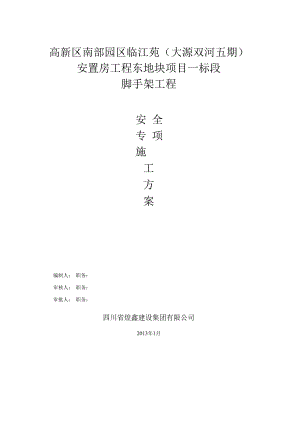

高新区南部园区临江苑（大源双河五期）安置房工程东地块项目一标段脚手架工程安 全专 项施工方案编制人： 职务：审核人： 职务：审批人： 职务：四川省煌鑫建设集团有限公司2013年1月第一节、工程概况3一、工程概况3二、施工平面布置3三、施工要求4四、技术保证条件4第二节、编制依据6第三节、材料与设备计划7第四节、施工工艺技术10一、技术参数10二、工艺流程14三、施工方法15四、检查验收26第五节、施工安全保证措施29一、组织保隙29二、技术措施30三、监测监控36四、应急预案38第六节、劳动力计划40一、专职安全生产管理人员40二、特种作业人员40第七节、计算书及相关图纸412#楼扣件式脚手架计算书401#, 3#, 4#, 5#楼脚手架计算书496#、16#楼脚手架计算书74第一节、工程概况一、工程概况高新区南部园区临江苑(大源双河五期)安置房工程东地块项目一标段建筑 面积约为96791. 52m2,其中地下室约为19815. 93 m2,地上约为76975. 57m20本工程设计使用年限：50年。建筑类别及防火设计等级：26层住宅楼为一 类高层/一级，18层住宅楼为二类高层/二级，4层集中商业为多层/二级。建筑 耐火等级:一/二级，屋面防水等级：H级。结构类型:住宅楼为剪力墙结构；商 业为框架结构。抗震设防烈度：7度3组每栋塔楼分别描述如下表格:塔楼编号地面以上 层数建筑高度 (m)结构形式塔楼户型建筑面积 (m2)抗震等级1号楼18层55. 55剪力墙Bl型12684. 19三级2号楼4层18. 50框架9601. 78三级3号楼18层55. 55剪力墙C型7143.8三级4号楼18层55. 55剪力墙C'型7689. 92三级5号楼18层55. 55剪力墙C'型7274三级6号楼26层79. 45剪力墙C'型10985. 28三级16号楼26层79. 45剪力墙A型21596. 60三级塔楼外商 业部分23层69.9框架三级二、施工平面布置三、施工要求1、脚手架、悬挑主梁的设计力求做到结构安全可靠，造价经济合理。2、确保脚手架、悬挑主梁在使用周期内安全、稳定、牢靠。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、脚手架、悬挑主梁在搭设及拆除过程中要符合工程施工进度要求。操作人员 需取得特殊作业人员资格上岗证。四、技术保证条件1、安全网络项目经理安全技术 负责人1监督施工全过程的安全生产，纠正违章；2配合有关部门排除施工不安全因素；3.项目全员安全活动和安全教育；4监督劳保用品质量和使用。技术负责人1.制定项目安全技术措施和分项工程安全施工方案；2督促安全措施落实；3解决施工过程中的不安全技术问题。生产调度 负责人一1 .在安全前提下，合理安排生产计划；2 .组织施工安全技术措施的实施。机械管理 负责人1保证项目使用的各类机械安全运行； 2.监督机械操作持证作业。消防管理 负责人L保证防火设备设施齐全有效；2消除火灾隐患；3.负责现场消防管理工作。劳务管理 负责人L保证进场施工人员安全技术素质；2 .控制加班加点，保证劳逸结合；3 .提供必须劳保用品，确保安全。其他有关 部门1 .财务部门保证安全措施项目的经费；2 .卫生、行政部门保证工人生活基本条件，确保工人身 心健康。2、脚手架、悬挑主梁的搭设和拆除需严格执行该专项施工方案。第二节、编制依据1、建筑施工脚手架实用手册2、建筑地基基础设计规范GB50007-20113、建筑结构荷载规范GB50009-20124、混凝土结构设计规范GB50010-20105、钢结构设计规范GB50017-20036、建筑施工安全检查标准JGJ59-20117、建筑施工高处作业安全技术规范JGJ80-918、建筑施工扣件式钢管脚手架安全技术规范JGJI30-20119、危险性较大的分部分项工程安全管理办法（建质2009 87号文）10、建设工程安全生产管理条例国务院令第393号11、本工程设计图纸12、本工程施工组织设计第三节、材料与设备计划1、悬挑梁采用型钢制作，其材质应符合现行国家标准碳素结构钢GB/T700 或低合金高强度结构钢GB/T1591中的规定。2、用于固定悬挑梁的U型钢筋拉环或锚固螺栓材质应符合现行国家标准钢筋混 凝土用钢 第1部分：热轧光圆钢筋GB1499. 1中HPB235级钢筋的规定。3、脚手架钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输 送用焊接钢管GB/T3091中规定的Q235普通钢管，钢管的钢材质量应符合现行国 家标准碳素结构钢GB/T700中Q235级钢的规定。每根钢管的最大质量不应大 于25. 8kg。新钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛 刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验 方法应符合现行国家标准金属拉伸室温拉伸试验方法GB/T228的有关规定， 质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全 技术规范JGJ130的有关规定，应涂有防锈漆。旧钢管表面锈蚀深度、钢管弯曲 变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定。锈 蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重 部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。 4、扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准钢管 脚手架扣件GB15831的要求，采用其他材料制作的扣件，应经试验证明其质量 符合该标准的规定后方可使用。扣件应有生产许可证、法定检测单位的测试报告 和产品合格证。扣件进入施工现场应检查产品合格证，并应进行抽样复试。扣件 在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。扣件在螺栓拧 紧扭力矩达65Nm时，不得发生破坏。新、旧扣件均应进行防锈处理。5、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。6、脚手板(1)脚手板可用竹材料制作、单块脚手板的质量不大于30kg；(2)竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板；竹串片脚手板应符 合现行行业标准建筑施工木脚手架安全技术规范JGJ64的相关规定。7、安全网采用密目式安全立网，应符合下列要求：(1)网H密度不低于2000 H/IOOcm2；(2)网体各边缘部位的开眼环扣必须牢固可靠，孔径不低于Imm；(3)网体缝线不得有跳针、露缝，缝边应均匀；(4) 一张网体上不得有一个以上的接缝，且接缝部位应端正牢固；(5)不得有断沙、破洞、变形及有碍使用的编织缺陷；(6)阻燃安全网的续燃、阻燃时间均不得大于4s。使用的安全网必须有产品生产 许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证；(7)做耐贯穿试验不穿透，1. 6X 1. 8m的单张网重量在3kg以上；(8)颜色应满足环境效果要求，选用绿色；8、连墙件材料采用钢管制作，其材质应符合现行国家标准碳素钢结构GB/T700 中Q235级钢或低合金高强度结构钢GB/T1591中Q345级钢的规定。9、可调底座的底板和可调托座托板宜采用Q235钢板制作，厚度不应小于5mm,允 许尺寸偏差应为±0. 2m,承力面钢板长度和宽度均不应小于150mm；承力面钢板 和丝杆应采用环焊，并应设置加劲片或加劲拱度；可调托座托板应设置开口挡板, 挡板高度不应小于40mm。10、可调底座及可调托座丝杆与螺母旋合长度不得小于6扣，螺母厚度不得小于 30un,插入立杆内的长度不得小于15OnInIo主要材料参数表【扣件式脚手架】名称规格用途单位总需用 量备注钢管6m 48. 3mm× 3. 6mm纵向水平杆、立杆、剪刀撑根2. 5万租赁1. 5m48. 3mm ×3. 6mm横向水平杆、连墙件根5千租赁木脚手 板3000mm×200mm×50mm脚手板与基础垫板块1千租赁扣件各杆件的连接个5. 2万租赁安全网6m× 1. 5m2000 目防的张1万采购【型钢悬挑脚手架】名称规格用途单位总需用 量备注钢管6m 48. 3mm × 3. 6mm纵向水平杆、立杆、 剪刀撑根1万租赁1. 5m48. 3mm ×3. 6mm横向水平杆、连墙件根3. 2千租赁木脚手 板3000mm×200mm×50mm脚手板与基础垫板块500租赁扣件各杆件的连接个2万租赁安全网6m× 1. 5m2000 目防坠张5千采购钢丝绳6×199. 3mm上拉杆件米1.2千采购槽钢3m6. 3号下撑杆件根100采购工字钢3ml6 号悬挑主梁根600采购第四节、施工工艺技术一、技术参数2#商业楼脚手架体系及计算参数：2#商业楼脚手架体系采用钢管落地双排脚手架。脚手架搭设高度=22. 1 (建筑高度)+1. 5 (安全防护)度.2 (地下室高度)=28. 8m(1)脚手架参数脚手架搭设方式双排脚手架脚手架钢管类型48×3脚手架搭设高度H(In)28.8脚手架沿纵向搭设长度L (m)4()立杆步距h(m)1.8立杆纵距或跨距L(m)1.5立杆横距Ib(In)0.9内立杆离建筑物距离a (m)0.2双立杆计算方法不设置双立杆(2)荷载设计脚手板类型竹芭脚手板脚手板自重标准值Gkjb(kNm2)0. 1脚手板铺设方式2步1设密目式安全立网自重标准值Gkn(kNm2)0.01挡脚板类型竹串片挡脚板栏杆与挡脚板自重标准值Gkdb (kN/m)0. 17挡脚板铺设方式2步1设每米立杆承受结构自重标准值 gk(kNm)0. 129横向斜撑布置方式5跨1设结构脚手架作业层数n1结构脚手架荷载标准值Gkjj(kNm2)3地区四川成都市安全网设置全封闭基本风压3o(kN0.2风荷载体型系数US1.25风压高度变化系数U 连墙件、单立 杆稳定性)1.39,1.39风荷载标准值3k(kNk)(连 墙件、单立杆稳定性)0. 35, 0. 351#, 3#, 4#, 5#住宅楼脚手架体系及计算参数：脚手架搭设高度=58.4 (建筑高度)+L 5 (安全防护)+5. 2 (地下室高度
