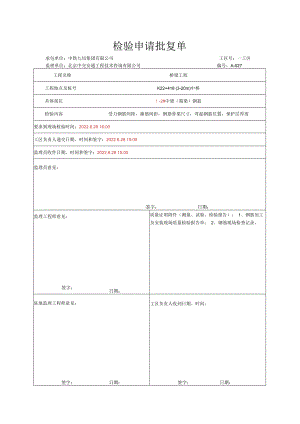

检验申请批复单承包单位：中铁九局集团有限公司工区号：一工区监理单位：北京中交安通工程技术咨询有限公司编号：A-027工程名称桥梁工程工程地点及桩号K22+418 (3-20m)中桥具体部位1 -2#中梁（箱梁）钢筋检验内容受力钢筋间距，箍筋间距，钢筋骨架尺寸，弯起钢筋位置，保护层厚度要求到现场检验时间：2022.6.28 16:00工区负责人递交日期、时间和签字：2022.6.28 15:00监理员收件日期、时间和签字：2022.6.28 15:00监理员意见：签字：日期：监理工程师意见：签字：日期：质量证明附件（测量、试验、检验报告）： 1、钢筋加工及安装现场质量检验报告单： 2、钢筋现场检查记录。驻地监理工程师意见：签字：日期：工区负责人收到日期、时间：签字：日期：钢筋加工及安装现场质量检验报告单承包单位：中铁九局集团有限公司工区号：一工区监理单位：北京中交安通工程技术咨询有限公司编号：B-033工程名称桥梁工程施工时间2022.6.27-2022.6.28桩号及部位K22+418 (3-20m)中桥 1-2#中梁(箱梁)检验时间2022.6.28项次检查项目规定值或 允许偏差检验结果检验频率和方法l两排以上排距±5检查4点，合格4点，合格率100%尺量：长度W20m 时，每构件检查2 个断面；长度 20m时，每构件检 查3个断面受力钢筋间距(、 同 (.mm )排梁板拱肋及 拱上建筑±10检查30点，合格29点，合格 率97%基础、锚碇 墩台身、墩 柱±20/2箍筋、构造钢筋、螺旋筋间 距(mm)±10检查30点，合格29点，合格率97%尺量:每构件测10 个间距3钢筋骨 架尺寸 (mm )长±10检查2点，合格2点，合格率100%尺量：按骨架总数30%抽测宽、高或直径±5检查2点，合格2点，合格率100%4弯起钢筋位置(mm)+20检查10点，合格10点，合格率100%尺量：每骨架抽查 30%5保护层 厚度梁、板、拱肋及 拱上建筑±5检查20点，合格19点，合格率95%尺量：每构件各立 模板面3府检查1(mm )基础、锚碇、墩 台身、墩柱±10/处，且每侧面不少 于5处结论:日期:技术负责人:钢筋现场检查记录承包单位：中铁九局集团有限公司工区号：一工区监理单位：北京中交安通工程技术咨询有限公司编号：C-037桥名或中心桩号K22+418 (3-20m)中桥检查部位1-2#中梁(箱梁)检查项目允许偏差设计值实测值两排以上排距士5121116122 123118 119受力钢筋间距日 同(mm)排梁、板、拱肋 及拱上建筑+ 10150100161 155 152 153 151 152 149 149 153 156157 152 125152 152IOO IOl 103 104 102 103 99 98 97 102 103104 9897 96基础、锚锭、墩台身、墩柱+20/箍筋、构造钢筋、螺旋筋间距 (mm )+ 1010099 IOl IOI 102 98 97 99 I(X)98 101 100 101 98 99 IOO IOl101 102 100 98 98 99 10199 98 IOl 102 IOO 99 101钢筋骨 架尺寸 (mm )长+ 101982019823 19821高、宽或直径+5高 12151216 1217顶宽2313 底宽9402315 2316943 941弯起钢筋位置(mm)±206897687968保护层 厚度 (mm )梁、板、拱肋及拱 上建筑+53029 28 31 33 32 39 32 33 32 292726 32 27 28 29 26 31 32 33基础、锚锭、墩台 身、墩柱+ 10/外观：倜筋表面无镌俅，基块、的荡绑也，面。结论:检验申请批复单工程名称桥梁工程工程地点及桩号K22+418 (3-20m)中桥具体部位1-2#中梁（箱梁）管道检验内容管道坐标、管道间距要求到现场检验时间：2022.6.28 16:00工区负责人递交日期、时间和签字：2022.6.28 15:00监理员收件日期、时间和签字：2022.6.28 15:00监理员意见：签字：日期：监理工程师意见：签字：日期：质量证明附件（测量、试验、检验报告）： 1、预应力筋后张法现场质量检验报告单； 2、预应力管道检查记录。驻地监理工程师意见：签字：日期：工区负责人收到日期、时间：签字：日期：工区号：一工区编号：A-027承包单位：中铁九局集团有限公司监理单位：北京中交安通工程技术咨询有限公司预应力筋后 张法现场质量检验报 告单承包单位：中铁九局集团有限公司工区号：一工区监理单位：北京中交安通工程技术咨询有限公司编号：B-045工程名称桥梁工程施工时间2022.6.27-2022.6.28桩号及部位K22+418 (3-20m)中桥 1-2#中梁(箱梁)检验时间2022.6.28项 次检查项目规定值或 允许偏差检验结果检验频率和方法1管道坐 标梁长 方向±30检查9点，合格9点，合格率100%尺量：每构件抽查 30%的管道，每个 曲线段测3点，直 线段每IOm测1梁宽 方向±10检查9点，合格9点，合格率100%梁心方向±10检查9点，合格9点，合格率100%点，锚固点及连接 点全部测2管道 间距 (mm )同排±10检查6点，合格6点，合格率100%尺量：每构件抽查30%的管道,测2个断面上下 层±10检查5点，合格5点，合格率100%3张拉应力值 (kN)满足设计 要求/检查点，合格点,合格率 %4张拉伸长率 (%)满足设计 要求，设计 未要求时，±6%/检查点，合格点，合格率 %5断丝、滑丝数每束1根， 且每断面 总数不超 过钢丝总 数的1%/目测：每根(束) 检查结论:日期:技术负责人:预应力管道检查记录承包单位：中铁九局集团有限公司工区号：一工区第 页共 页监理单位：北京中交安通工程技术咨询有限公司编 号：C-058桥名及中心桩号K22+418 (3-20m)中桥位 置1 2#中梁(箱梁)检查项目预应力管道检查时间2022.6.28检查项目允许 偏差设计值实测值管道 坐标 (mm)梁长方向±30NI IOOO 2000 4000N2 1000 2000 3000N3 1000 3000 4000Nl 1000 2000 4000N2 1000 2000 3000N3 1000 3000 4000梁宽方向+ 10Nl 500N2 438N3 280Nl 501 502 503N2 439 436 438N3 283 281 278梁高方向±10Nl 210 219 335N2 100 102 160N3 100 100 100Nl 212 220 333N2 102 104 162N3 104 105 103管道 间距同排+ 10158560943157 159563 562)45 939(mm)上下层+ 10Nl 110 117 175N2 2 60Nl 113 115 177N2 4 63备注:结论:检验申请批复单承包单位：中铁九局集团有限公司工区号：一工区监理单位：北京中交安通工程技术咨询有限公司编号：A-027工程名称桥梁工程工程地点及桩号K22+418 (3-20m)中桥具体部位1-2#中梁（箱梁）模板检验内容模板尺寸，预制板梁底模跨中预拱度，相邻板面高低差，模板表面平整度要求到现场检验时间：2022 6 2915:00工区负责人递交日期、时间和签字：2022.6.2914:00监理员收件日期、时间和签字：2022.6.2914:00监理员意见：签字：日期：监理工程师意见：签字：日期：质量证明附件（测量、试验、检验报告）： 1、模板检查原始记录。驻地监理工程师意见：签字：日期：工区负责人收到日期、时间：签字：日期：模板检查原始记录桥名或中心桩号K22+418 (3-20m)中桥检查部位1-2#中梁(箱梁)模板尺寸(cm)顶长计算值实测值底长计算值实测值19921992.21992.119921992.21992.3顶宽计和值实测值底宽计算值实测值240240.2240.3IOO100.1100.2高计算值130实测值130.3对角线/底面标高(m)设计值/实测值/顶面标高(m)/轴线 偏位 (mm )横轴前宽/后宽/偏差/纵轴左宽/右宽/偏差/预制板梁底模跨中预拱度 (mm )计算值7实测值7相邻板面高低差(mm)1 . 2 , 1 . 0 . 1模板表面平整度(mm)1,1,0,1,1预留孔洞中心线位置/备注：槟板已涂胧栈刷，涂刷的力,锄嫌已泉用螺於对植率©。工区号：一工区编号：C-036承包单位：中铁九局集团有限公司监理单位：北京中交安通工程技术咨询有限公司结论:检验申请批复单工程名称桥梁工程工程地点及桩号K22+418 (3-20m)中桥具体部位1-2#中梁（箱梁）混凝土检验内容混凝土强度，梁板长度，宽度，高度，断面尺寸，平整度，横系梁及 预埋件位置要求到现场检验时间：2022.7.7 17:00工区负责人递交日期、时间和签字：2022.7.7 16:00监理员收件日期、时间和签字：2022.7.7 16:00监理员意见：签字：日期：监理工程师意见：签字：日期：质量证明附件（测量、试验、检验报告）：1、预制梁（板）现场质量检验报告单：2、预制梁（板）检查记录；3、混凝土施工原始记录；4、混凝土养生记录；5、水泥混凝土立方体抗压强度试验检测报告；6、水泥混凝土抗压强度试验检测记录表（立方体）。驻地监理工程师意见：签字：日期：工区负责人收到日期、时间：签字：日期：工区号：一工区编号：A-027承包单位：中铁九局集团有限公司监理单位：北京中交安通工程技术咨询有限公司预制梁(板)现场质量检验报告单
