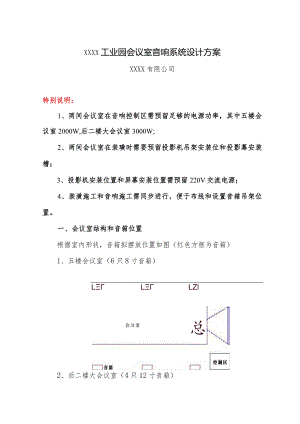

XXXX工业园会议室音响系统设计方案XXXX有限公司特别说明：1、两间会议室在音响控制区需预留足够的电源功率，其中五楼会议室2000W,后二楼大会议室3000W;2、两间会议室在装璜时需要预留投影机吊架安装位和投影幕安装槽；3、投影机安装位置和屏幕安装位置需预留220V交流电源；4、装潢施工和音响施工需同步进行，便于布线和设置音箱吊架位置。一、会议室结构和音箱位置根据室内形状，音箱拟摆放位置如图（红色方框为音箱）1、五楼会议室（6只8寸音箱）LLLZl会汉案总2、后二楼大会议室（4只12寸音箱）二、会议室声响性能分析会议室地面为硬质地板砖，对声音反射较为敏感，五楼上方凹凸形吊顶，易引进混合反射。大会议室人字形结构，扣板吊顶，吊顶上方有一定的空间，容易对声音产生混响，四周为光滑墙壁，易对声音形成较强反射，从而引起二次回声。具体需要增强声音的低频性能，提升中频渲染人声，保证话筒声音的清晰度。三、声响系统配置1、五楼会议室根据会议室的实际使用情况，五楼会议室拟安置22路有线鹅颈会议话筒，会议桌两边各10路，顶端2路。另配两只无线手持式话简，方便会议桌后面人员发言。配置2台16路调音台，3台功放，6只音箱，1台电源时序器，2台专业机柜和部分线材及接插件。具体清单及价格如下：单位：元序号名称品牌型号单价数量合计1电源时序器BaiyadonglicSR32895019502会议话筒C-MARKX95068022149603无线话简力博LB2322550125504调音台雅玛哈MG206C4800296005功放C-MARKMR22002660379806音箱C-MARKST208145068700716U机柜国产MU1630026008音箱支架国产5063009线材及辅件10001100010投影仪索尼EX14578001780011遥控投影幕美视E12012001120012DVD播放器新科350135013VGA线缆50米3001300147寸液晶电视400140015设备小计5669016税费设备总价*0.05（国税）2834合计伍万玖仟伍佰恰肆圆整59524注:所有器材自交付之日起免费保修一年。2、二楼大会议室二楼大会议室东部为主席台位置，拟安置10路有线鹅颈会议话简，另配两只无线手持式话筒，方便会议发言。配置1台16路调音台，2台功放，4只音箱，1台电源时序器，1台专业机柜和部分线材及接插件。投影机幕挂在主席台前槽内，带电动遥控器。具体清单及价格如下：单位：元序号名称品牌型号单价数量合计1电源时序器BaiyadonglicSR32895019502会议话筒C-MARKX9506801068003无线话筒力博LB2322550125504调音台雅玛哈MG206C4800148005功放C-MARKMR235052002104006音箱C-MARKST2122850411400716U机柜国产MUl630026008音箱支架国产5042009线材及辅件10001100010投影仪索尼EX14578001780011遥控投影幕美视E12012001120012DVD播放器新科350135013VGA线缆50米3001300147寸液晶电视400140015设备小计4875016税费设备总价*0.05（国税）2437合计伍万春仟壹佰8H恰柒圆整51187注:所有器材自交付之日起免费保修一年。四、设备说明两套会议室音响系统主要器材全部采用进口名牌器材。音箱和功放都使用了美国著名音响品牌C-MARK,音箱分别为8寸和12寸专业工程箱，搭配相应功率的专业工程功放，效果出色。调音台采用了日本雅玛哈24路调音台，可接16路卡侬口话筒。无线话筒采用了力博LB232,可以保证100米内无断频。五、主要器材参数1、电源时序器Baiyadonglicsr328时序器是能有效按开机先前及后、关机则先后及前的顺序开关所连接的用电设备的一种器材，避免一些人为失误的操作，彻底解决终端器材（如功放、喇叭等）可能由于这种失误而造成的损害，同时又可减低用电设备对输电线路启动产生的冲击电流。2、调音台雅玛哈MG206C系列调音台，采用了先进的技术和设计理念，具有极高的性价比。采用了优良的配件可实现高精度EQ、放大倍率设定。该放大器可在55分贝的范围内实现音量调节，同时其净空值更高达22分贝可以满足用户对完美音质的不懈追求。专业的48伏虚拟电源可适配置所有类型电容麦克风。HHaHHgHHHHHHHHa I 蕾6 6OYMUHAOOQOOOOOOOO OQQoSooooooooooooo q。o国都骐因？叵®回林秫蚱三会 ， 7."-i>f'3、功放C-MARK功放是世界著名品牌，该款功放设计简洁，各个通道中的独立、可扫描高/低通滤波器可对声音进行优化，从而在任何系统中都可获得最高音频品质和性能。所提供的综合保护措施包括电源开/关静音、DC检测、热保护、电流限制和衰减器保护罩。MR2200MR23504、音箱会议音响采用C-MARKST208和ST212,该款音箱在会议系统中被广泛使用。该音箱频率响应：53Hz-16kHz；功率：150w；峰值：500w;最大灵敏度：高频91dB;覆盖指向角：75。、64。；阻抗:8;ST2O8ST2125、会议鹅颈话筒C-MARK话筒是一款专为会议传声研制的有线鹅颈话筒，它采用高灵敏电容传声器，确保了人声的高保真传递，它还有呼叫抑制功能，避免对后道设备产生冲击。6、投影机投影机采用了日本索尼公司的EX145商务投影机，亮度高达3500流明，最大限度的克服了环境光线的影响，显示文字清晰犀利,图像色彩艳丽，是商务演示性价比最高的机型。7、玻璃微珠电动幕第一章方案简介1.系统概述：木方案的设计对象XXXXX办公大楼的会议系统，为企业单位的日常会议、培训、学术报告等提供会务及音响保隙。会议音响系统的总体建设目标为：1、系统应根据用户实际需求，具有数字化会议应用、模块化结构组成、完全信息化资源共享、智能化控制管理等特性；2、系统应提供稳定、可靠、安全、舒适、快捷的工作环境和高效的综合服务功能，以达到节省能源、降低运行和管理成本的目的，并适应未来更科学的综合管理机制，充分满足信息化的发展需要；3、系统建设应以先进性、实用性、可靠性和合理性为前提，同时考虑经济性、开放性、灵活性、可扩充性和易使用易维护性；4、系统采用模块化的结构，开放式的系统平台，建立符合技术发展趋势的物理平台和系统结构，保证日后的系统扩充和新技术的应用成为可能。本项目设计对象作为XX省文明先进单位，我们的设计原则根据其建筑特征等要素用合理的投资去营造一个规格较高的会议氛围。本系统的设计就是提供满足以上功能实现的活动环境。2.系统功能会议系统具有以下主要功能：1、基本功能：包括会议发言、扩声等。2、专用功能：会议录像、摄像跟踪等。3、辅助功能：包括信息公告、信号传输等。3.设计依据3. 1设计依据> 民用建筑电气设计规范JGJ/T16-92> 高层民用建筑设计防火规范GB50045-95> 智能建筑设计规范GB50045-95> 工业企业通讯设计规范GBJ42-81> 工业企业通信接地设计规范GBJl15-87> 厅堂扩声系统声学特性指标GYJ25-86> 厅堂扩声特性测量法GB/T4959-1995> 客观评价厅堂语言可懂度的RASTl法GB/T14476-93> 歌舞厅扩声系统的声学特性指标与测量方法WHO301-93> 电气装置安装工程施工及验收规范GBJ232-92> GB50168-92电气装置安装工程电缆线路施工及验收规范> GB50169-92电气装置安装工程接地装置施工及验收规范> GBJ30388建筑电气安装工程质量检验评定标准> GB/T503112000建筑与建筑群综合布线系统工程设计规范> GB/T50321-2000建筑与建筑群综合面线系统工程施工及验收规范> GB/T50314-2000智能建筑设计标准> GB50200-94有线电视系统工程技术规范> GB50198-94民用闭路监视电视系统工程技术规范> EIT1568商用建筑物电信布线标准> EITIA569电信通路和空间商用建筑标准> GBKJ-90通信系统机房设计> 提供的图纸、设计技术要求> .2设计原则1、先进型和灵活性原则本方案的系统结构是先进的、开放的体系结构，同时考虑系统使用中的科学性。整个系统能体现当今会议技术的发展水平。在用户可能的财政预算范围内考虑率先采用国内外业己成熟的先进技术和产品，以适应不断革新的趋势，并利于向更高水准的系统平台升级。灵活性体现在对具有不同需求的用户提供不同的服务。2、实用性和可靠性原则能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简单、管理简便。从用户实际需求出发，系统平台作为整个信息交换基础，必须可靠实用。采用的技术手段要求具有先进性，同时必须成熟。尽量选用主流的工业产品以降低开发和应用过程中的风险，并且具有完整的文档资料和相对便宜的价格。优选实力雄厚的先进厂商的名牌产品，以求长远的客户服务支持。3、开放性和扩展性原则系统具有可扩展性，兼容流行技术趋势，易于和现有网络系统和InternCt连接。基础结构能够与多种数据通信媒介接口，支持多媒体技术，以适应未来技术的发展，不断提供增值服务。为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。4、经济性和易维护性原则在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目标。系统要求具有良好的用户界面和管理接口，采用简单、直观的操作手段和面向目标的管理技术，掩盖软硬件的复杂性，为普通用户和管理用户提供方便性和灵活性。5、系统设备选型原则选用国内知名的器材，以及有雄厚实力和绝对优秀技术支持能力的厂家，以保证设计指标的实现和系统工作的可靠性。设备基本上选用同类产品中技术最成
