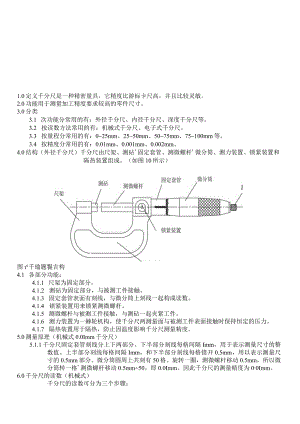

1.0定义千分尺是一种精密量具，它精度比游标卡尺高，并且比较灵敏。2.0功能用于测量加工精度要求较高的零件尺寸。3.0分类3.1 次功能分常用的有：外径千分尺、内径千分尺、深度千分尺等。3.2 按读数方法常用的有：机械式千分尺、电子式千分尺。3.3 按量程分常用的有：025mm、2550mm、5075mm、75100mm等。3.4 按精度分常用的有：0.01mm、0.001mm、0.002mm。4.0结构（外径千分尺）千分尺由尺架、测砧'固定套管、测微螺杆'微分筒、测力装置、锁紧装置和隔热装置组成。（如图10所示）图°千瑜题鬟吉构4.1 各部分功能：4.1.1 尺架为固定部分。4.1.2 测砧为固定部分，与被测工件接触。4.1.3 固定套管表面有刻线，与微分筒上刻线一起构成读数。4.1.4 锁紧装置用来锁紧测微螺杆。4.1.5 测微螺杆与被测工件接触，与测砧一起夹紧工件。4.1.6 测力装置为一棘轮机构，使千分尺两测量面与被测工件表面接触时保持恒定的压力。4.1.7 隔热装置用于隔热，防止因温度影响千分尺测量精度。5.0测量原理（机械式0.0Imm千分尺）5.1.1千分尺固定套管刻线分上下两部分。下半部分刻线每格间隔Imm，用于表示测量尺寸的整数值。上半部分刻线每格间隔Imm，和下半部分刻线每格错开0.5mm，用以表示测量尺寸的0.5mm部分。微分筒圆周上共刻有50格。旋转一圈，测微螺杆移动0.5mm，所以微分筒转一格'测微螺杆移动0.5mm÷50，即0.0Imm。因此千分尺的测量精度为00Imm。6.0千分尺的读数（机械式）千分尺的读数可分为三个步骤：1）读出微分筒边缘端面在固定套管上的刻线尺寸，如图U所示为5.5mm；2）读出固定套管轴向基准线所对微分筒上的刻线尺寸。如图11所示为0.35mm；3）将两个读数相加，即为所测得的尺寸。图U为（5.5+O.35）mm=5.85mm。电子式千分尺直接读出液晶显示所显示的数值。7.0测量方法1）检查千分尺是否超有效期。2）手持千分尺尺架隔热装置部分，将千分尺调零（先转动微分筒，当测微螺杆与测砧快接触时改用测力装置，直到测力装置发出吱吱声时，空转12圈），检查微分筒端面与固定套管零线是否对齐，同时微分筒上零线与固定套管上轴向基准刻线是否对齐；（电子式千分尺检查是否显示“0.000”，如未显示“0.000”时可按复位按钮）3）检查测量面洁净，测量时，先缓慢转动微分筒，当与物体平面接触上时改用测力装置，直到测力装置发出吱吱声时，空转12圈（塑胶材料除外）；4）读数从目光垂直刻度的方向进行读数5）与标准尺寸相比较,多次测量检查结果，取平均数。8.0千分尺使用中须注意的事项：D操作时要戴手套。2）测量过程中要注意温度对千分尺的影响，一定要手持千分尺尺架隔热装置部分并尽量使被测工件温度与千分尺温度保持一至。3）千分尺为精密量具，使用过程中要轻拿轻放，并保持清洁；4）不可用千分尺测量毛坯面，更不能在工件运动时去测量；5）使用完毕后，拭除千分尺上灰尘，将微分筒调回，测微螺杆与测钻接触面要保留12毫米间隔并且锁定开关不锁紧。6）装入盒子中保管，不可以放在直射日光下、灰尘多及潮湿的地方；7）定期加防锈油,定期校正。
