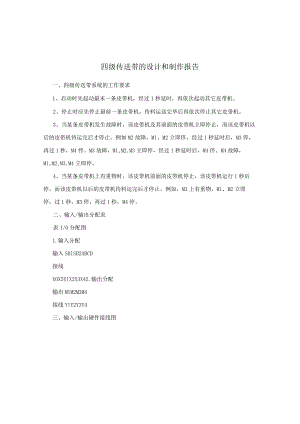

四级传送带的设计和制作报告一、四级传送带系统的工作要求1、启动时先起动最末一条皮带机，经过1秒延时，再依次起动其它皮带机。2、停止时应先停止最前一条皮带机，待料运送完毕后再依次停止其它皮带机。3、当某条皮带机发生故障时，该皮带机及其前面的皮带机立即停止，而该皮带机以后的皮带机待运完后才停止。例如M2故障，Ml、M2立即停，经过1秒延时后，M3停，再过1秒，M4停。M3故障，Ml,M2,M3立即停，经过1秒延时后，M4停。M4故障，Ml,M2,M3,M4立即停。4、当某条皮带机上有重物时，该皮带机前面的皮带机停止，该皮带机运行1秒后停，而该皮带机以后的皮带机待料运完后才停止。例如，M3上有重物，Ml、M2立即停，过1秒，M3停，再过1秒，M4停。二、输入/输出分配表表I/O分配图1.输入分配输入SBlSB2ABCD接线XOX5XlX2X3X42.输出分配输出MlM2M3M4接线YlY2Y3Y4三、输入/输出硬件接线图输入/输出接线图五、程序梯形图SmsTQIlTf11136六、实物展示1、整体图片2、按钮开关盒_g值M3、调试过程中出现的故障及原因,PLC输出信号没有到达第4个交流接触器此故障的原因是由于接线时发生失误，COM端的端子排忘接了一根短接线，解决方法是检查coml,com4之间的短接线，发现com3与com4之间少接一根短接线，接上即好。,PLC有输入输出，交流接触器无动作经排线检查此故障的原因是由于输出端COM端电压为24V无法给接触器线圈提供工作电压，导致线圈吸合不良。解决方法是用万用表测量每个触点之间的电压，将COM端接入220V电压并将COMl,COM2,COM3与COM端并联。将工作电压220V提供给四个接触器线圈。,线圈KM4无任何反应原因:控制按钮接线错误，调整接线位置即可。,PLC输出端接触器动作混乱原因:PLC程序有误，修改PLC程序即可78
