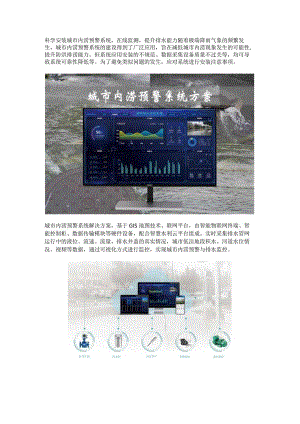

科学安装城市内涝预警系统，在线监测，提升排水能力随着极端降雨气象的频繁发生，城市内涝预警系统的建设得到了广泛应用，旨在减低城市内涝现象发生的可能性,提升防洪排涝能力。但系统应用安装的不规范、数据采集设备质量不过关等，均可导致系统可靠性降低等。为了避免类似问题的发生，应对系统进行安装注意事项。城市内涝预警系统解决方案，基于GIS地图技术、联网平台，由智能物联网终端、智能控制柜、数据传输模块等硬件设备，配合智慧水利云平台组成。实时采集排水管网运行中的液位、流速、流量，排水井盖的真实情况，城市低洼地段积水、河道水位情况、视频等数据，通过可视化方式进行监控，实现城市内涝预警与排水监控。流IUI测雨,发测水位9»!祝勇发控象站暨控安装注意事项一、数据采集终端安装1、安装位置应避开易被雷电击中的地方，如设备放置的位置有明显遮挡物，可将设备安装在较高位置。2、应安装在易于检查的位置，避免下雨时雨水将设备淋湿。3、安装高度应根据现场实际情况而定，一般高于水面0.5米即可，若高出水面过多，可考虑增加信号线到水面;若低于05米，则考虑将设备安装在较高位置。4、采集终端与现场其他设备的距离应在2米以上。如有需要，可采用防雷器或避雷针等方式有效降低雷击对终端的影响。排水首网.棒口的流.流速二、智能控制柜安装1、根据现场实际情况确定安装位置，以便于操作和维护为原则。2、根据图纸要求，采用适当的方式进行固定。安装应遵循先上后下、先内后外、先里后外的原则。3、注意勤加清洁，保持柜体外观的美观干净。4、安装时，应保证柜体固定牢固，避免因柜体松动而导致智能控制柜中的数据丢失。1一aTOW¾7:三、数据传输系统安装1、安装前应先进行现场勘查，确保安装位置正确。2、安装应在雨水管、雨水口等易积水的区域，且应远离高压供电线路。3、安装位置应便于数据采集，便于维护。4、应在强风或强降雨天气时保证其正常工作，避免遭受雷击。四、监控平台平台可在安卓/IOS手机、电脑上应用，下载安装APP、软件到手机电脑即可。智慧水利监控平台方案价值获取排水管网、低洼地道、隧道、河流、排水口等节点的流量、流速、雨量、水位、视频等监控信息，监测频率及监测周期可调整；远程监控排水泵站，根据水位工况，智能排水防涝，并对城市排水防涝能力进行实时评估；基于GlS地图技术，以可视化的方式，动态显示各监测点的地理信息、监测水位信息等各类数据；当监测数据超限、联动设备异常时，系统自动触发报警机制，以云平台信息、手机短信、电话语音、本地声光等方式进行预警；APP/微信/电话/短信报警可设置传感器上下限报警阈值、开关反馈状态、离线状态等远程报警功能QO 打电话报警日发短信报警 微信报警APP报警实时记录监测点各项数据，以一分钟一次的频率保存在云端平台，可随时查询、下载、导出曲线分析图及报表；
