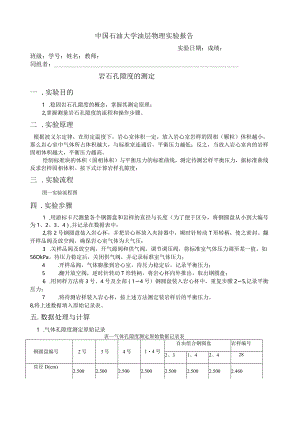

中国石油大学油层物理实验报告实验日期：成绩：班级：学号：姓名：教师：同组者：岩石孔隙度的测定一 .实验目的1 .稳固岩石孔隙度的概念，掌握其测定原理；2,掌握测量岩石孔隙度的流程和操作步骤。二 .实验原理根据波义尔定律，在恒定温度下，岩心室体积一定，放入岩心室岩样的固相（颗粒）体积越小，那么岩心室中气体所占体积越大，与标准室连通后，平衡压力越低；反之，当放入岩心室内的岩样固相体积越大，平衡压力越高。绘制标准块的体积（固相体积）与平衡压力的标准曲线，测定待测岩样平衡压力，据标准曲线反求岩样固相体积。按下式计算岩样孔隙度：三 .实验流程图一实验流程图四 .实验步骤1 .用游标卡尺测量各个钢圆盘和岩样的直径与长度（为了便于区分，将钢圆盘从小到大编号为1、2、3、4）,并记录在数据表中；2,将2号钢圆盘装入岩心杯，并把岩心杯放入夹持器中，顺时针转动T形转柄，使之密封。翻开样品阀及放空阀，确保岩心室气体为大气压；3 .关样品阀及放空阀，开气源阀和供气阀。调节调压阀，将标准室气体压力调至某一值，如56OkPa。待压力稳定后，关闭供气阀，并记录标准室气体压力；4 .开样品阀，气体膨胀到岩心室，待压力稳定后，记录平衡压力；5 .翻开放空阀，逆时针转动T形转柄，将岩心杯向外推出，取出钢圆盘；6 .用同样方法将3号、4号及全部（14号）钢圆盘装入岩心杯中，重复步骤25,记录平衡压力；7 .将待测岩样装入岩心杯，按上述方法测定装岩样后的平衡压力。8,将上述数据填入原始记录表。五.数据处理与计算1 .气体孔隙度测定原始记录表一气体孔隙度测定原始数据记录表钢圆盘编号2号3号4号14号自由组合钢圆盘岩样编号2、31、42、428直径D(cm)2.5002.5002.5002.5002.5002.5002.5002.460长度L(cm)2.0302.5004.9909.9904.5305.4607.0205.022体积Vf(Cm3)9.96512.27224.49549.03822.23726.80234.45923.869原始压力Pi(KPa)560560560560560560560560平衡压力Pz(Kpa)1942032524922412643142202.计算各个钢圆盘体积和岩样外表体积计算公式：f=D2L以2号钢圆盘为例说明：Vr2=-D2L=-××(2.500)2×2.030=9.965cw3J443.标准曲线的绘制(以钢圆盘体积为横坐标，相应的平衡压力为纵坐标)根据钢圆盘PT关系曲线以及测得的岩样的平衡压力220KPa,可以从图上读出其岩样的固相体积Vs:V=16.000cm3又岩样外表体积Vl23.869cm3；根据岩样孔隙度的计算公式可以计算其孔隙度为：所以所测岩样的孔隙度为32.97%o六.实验总结通过本次实验，使我对岩石孔隙度的概念有了进一步的认识，同时掌握了其测定原理和操作步骤。在实验中要注意不能把一号圆盘放在最下方，同时要注意各个阀门的开关顺序，最后感谢老师的指导！
