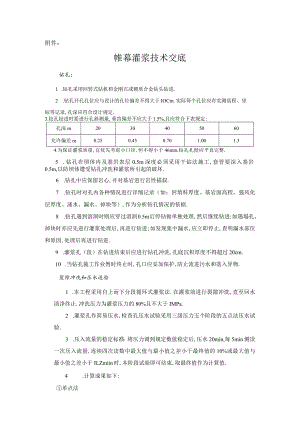

附件：帷幕灌浆技术交底佑孔：1 .钻孔采用回转式钻机和金刚石或硬质合金钻头钻进.2 .钻孔开孔孔位应与设计的孔位偏差不得大于IOCm.实际每个孔位应有实测高程、坐标等记录,孔深应符合设计规定.3.钻孔钻进时要进行孔斜测量,垂直偏差不应大于1.5%,且应符合下表规定:孔深m2030405060允许偏差m0.250.450.701.001.34.为保证灌浆质量,宜优先考虑小口径,但不得小于46mm.钻孔孔壁应平直完整.5 .钻孔在坝体内及基岩表层0.5m深度必须采用干钻法施工,套管要深入基岩0.5m,以防坝体遭受钻孔冲洗和灌浆所引起的破坏.6 .钻孔中应保留岩心,并对基岩进行岩性描叙.7 .钻孔时对孔内各种情况进行详细记录（如：回填料厚度、基岩面高程、强风化层厚度、涌水、漏水、掉块等）,作为分析钻孔情况的依据.8 .钻孔遇到溶洞时则应穿过溶洞0.5m后停钻做单独处理,然后继续钻进;如遇塌孔、掉块时亦应先进行灌浆处理后,再进行钻进;如发现集中漏水,应立即停止,查明漏水部位和原因,处理后再进行钻进.9 .灌浆孔（段）在钻进结束后应进行钻孔冲洗,孔底沉积厚度不得超过20cm.10 .当钻孔施工作业暂时终止时,孔口应妥加保护,防止流进污水和落入异物.裂隙冲洗和压水送验1 .本工程采用自上而下分段循环式灌浆法.在灌浆前进行裂隙冲洗,直至回水清净终止.冲洗压力为灌浆压力的80%且不大于IMPa.2 .灌浆孔作简易压水,检查孔压水试验采用三级压力五个阶段的五点法压水试验.3 .压入流量的稳定标准：将压力调到规定数值稳定后,压水20min,每5min测读一次压入流量,连续四次读数中最大值与最小值之差小于最终值的10%或最大值与最小值之差小于ILZmiin时,本阶段试验即可结束,取最终值作为计算值.4 .计算成果如下:单点法式中q试段透水率(LU);Q压入流量(Lmin)P一一作用于试段内的全压力(MPa)L试段长度(m)计算结果保留两位有效数字.五点法压水试验以压水试验中三级压力中最大值(P)及相应的压入流量(Q)代入上面式中求算透水率q.压力分别采用单点法压力的0.3、0.6、1、0.6、0.3倍.同时根据五个阶段的压水试验资料绘制p-Q曲线并确定pQ曲线类型.1 .灌浆方式：本工程优先使用循环灌浆,射浆管距孔底不得大于50cm,也可采用纯压式灌浆.2 .灌浆方法：段长小于6m时采用全孔一次灌浆法,大于6m时采用自上而下分段法.3 .对于断层、破碎带、强透水层灌浆段的灌浆量特别大时,应采取定量灌浆、间歇复灌或在浆液中添加速凝剂等方法控制浆液的扩散范围.定量标准每米段长Lot水泥.4 .接触带灌浆段及断层、破碎带、强透水层灌浆段的灌浆需待凝48h以后方可进行下段的钻孔灌浆工作5 .浆液变换：灌浆浆液的浓度应遵循由稀到浓的原则,逐步改变.每一级浓度的浆液灌入量达到300L以上或灌注时间以达Ih,且灌浆压力与注入率均无改变或改变不显著时,应改浓一级水灰比.当注入率大于30Lmin时,可根据具体情况越级变浓.当压力保持不变,注入率持续减少时,或注入率不变而压力持续升高时,不得改变水灰比.浆液水灰比采用5:1、3:1、2:1、1:1、0.8:1、0.6:1、0.5:1（重量比）7个比级,开灌水灰比用5:1.灌浆过程中应每隔一定时间测定浆液比重.灌浆结束时,亦应测定浆液比重,并作记录.灌浆压力暂定孔口为0.25MPa.浆液结束标湛：1 .灌浆压力在正常情况下要达到设计压力.2 .在规定压力下,当注入率不大于0.4Lmin时,继续灌注60min;或不大于IL/min时,继续灌注90min.细孔方法：1 .基岩段：在全孔各段灌浆完毕后,用0.5:1浓度的浆液封孔,封孔方法采用置换和压力灌浆封孔法.待水泥浆初凝后再进行坝体段封孔；2 .坝体段：当灌浆孔封填完后,可进行坝体孔的封填.封填材料采用2030mm晒过心的泥球封填,一次封填厚度控制在0.30.5m以内,泥球不宜投入过急,防止中间空洞;套管随着孔内泥球的上升慢慢提升,为保证封填质量,每次在投泥球前和投泥球后进行测量孔深,发现情况异常及时处理,每封填一次,用重力锤夯打数次.应保证回填土体的密实性不小于坝体填筑压实标准.接受交底人:交底人:
