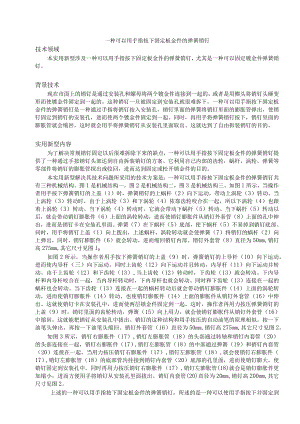

一种可以用手指按下固定板金件的弹簧销钉技术领域本实用新型涉及一种可以用手指按下固定板金件的弹簧销钉，尤其是一种可以固定镀金件弹簧销钉。背景技术现在市面上的销钉是通过安装孔和螺母将两个镀金件连接到一起的，或者是用榔头将销钉头砸变形而使镀金件固定到一起的。这种销钉一旦被固定到安装孔就很难拆下。一种可以用手指按下固定板金件的弹簧销钉是一种通过手指将销钉按入安装孔，销钉里面的弹簧将销钉里面的膨胀管弹出，使销钉固定到销钉的安装孔，进而使两个镀金件固定到一起。同时，再用手将弹簧销钉按下，销钉里面的膨胀管就会缩回，这时就会用手将弹簧销钉从安装孔里面取出。这就达到了自由拆装销钉的目的。实用新型内容为了解决常规销钉固定以后很难拆除下来的缺点，一种可以用手指按下固定板金件的弹簧销钉提供了一种通过手按销钉头部达到自由拆装销钉的方案。它利用自己内部的齿轮，蜗杆，涡轮，弹簧等零部件将销钉的膨胀管探出或收回，进而达到固定或松开锁金件的目的。本实用新型解决其技术问题所采用的技术方案是：一种可以用手指按下固定板金件的弹簧销钉共有三种机械结构。图1是机械结构一，图2是机械结构二，图3是机械结构三。如图1所示，当操作者用手按下弹簧销钉的上盖（1）时，弹簧销钉的上蜗杆（2）向下运动，带动上涡轮（3）转动。当上涡轮（3）转动时，由于上涡轮（3）和下涡轮（4）依靠齿轮咬合在一起，所以下涡轮（4）也跟着上涡轮（3）转动。当下涡轮（4）转动时，它就会带动下蜗杆（5）转动。当下蜗杆（5）转动以后，就会带动销钉膨胀件（6）上面的涡轮转动，进而使销钉膨胀件从销钉外套管（8）上面的孔中伸出，进而是销钉卡在安装孔里面。弹簧（7）在下蜗杆（5）底部，使下蜗杆（5）不易掉到销钉底部。同时，用手将销钉上盖（1）向上拨出，上述蜗杆，涡轮转动就会使弹簧（7）将销钉的蜗杆（2）向上弹出，同时，销钉膨胀件（6）就会转动，进而缩回销钉内部。销钉外套管（8）直径为50mm,销钉高275mm,其它尺寸见图I0如图2所示，当操作者用手按下弹簧销钉的上盖（9）时，弹簧销钉的上导杆（10）向下运动，进而使内导杆（三）向下运动，同时上齿轮（12）向下运动并且转动，内导杆（11）向下运动并转动。由于上齿轮（12）和下齿轮（13）,当上齿轮（12）转动时，下齿轮（13）就会转动。下内导杆和内导杆咬合在一起，当内导杆转动时，下内导杆也就会转动。同时和下齿轮（13）连接在一起的蜗杆也会转动。当下齿轮（13）连接在一起的蜗杆转动后就会带动销钉膨胀件（14）上面的涡轮转动，进而使销钉膨胀件（14）转动，也使销钉膨胀件（14）上面的膨胀件从销钉外套管（16）中伸出。这就使销钉卡在安装孔中，进而使两层锁金件固定到一起。这时，操作者再用力按压弹簧销钉的上盖（9）时，销钉里面的齿轮转动，弹簧（15）向上用力，就会使销钉膨胀件从销钉外套管（16）中缩回。这就能把销钉从安装孔中拔出。销钉的这种结构和用手按压的自动油笔的原理相似。按一下油笔头伸出，再按一下油笔头缩回。销钉外套管（16）直径为50mm,销钉高275mm,其它尺寸见图2。如图3所示，销钉右膨胀件（17）,销钉左膨胀管（18）的头部通过转轴和销钉内套管（20）的头部连接在一起，销钉右膨胀件（17）,销钉左膨胀管（18）的中部通过弹簧（19）和销钉内套管（20）连接在一起。当用力按压销钉右膨胀件（17）,销钉左膨胀管（18）,就会使销钉右膨胀件（17）,销钉左膨胀管（18）的底部管沟挂接到销钉内套管（20）底部的孔里面，进而使销钉膨大，使销钉固定到安装孔中。同时再用力按压销钉右膨胀件（17）,销钉左膨胀管(18)就会是销钉膨胀件更加缩小，进而方便用手将销钉从安装孔里面拔出。销钉内套管(20)直径为20mm,销钉高200mm,其它尺寸见图2。上述的一种可以用手指按下固定板金件的弹簧销钉，所述的是一种可以使用手指按下并固定到安装孔的销钉，也是一种用手指按下并弹出销钉安装孔的销钉。附图说明下面结合附图和实施例对本实用新型进一步说明。图1为本实用新型结构图一。图2为本实用新型结构图二。图3为本实用新型结构图三。图1中，L弹簧销钉的上盖，2.弹簧销钉的上蜗杆，3.上涡轮，4,下涡轮，5.下蜗杆，6.销钉膨胀件，7.弹簧，8.销钉外套管。图2中，9.弹簧销钉的上盖，10.上导杆，11.内导杆，12,上齿轮，13.下齿轮，14.销钉膨胀件，15.弹簧，16.销钉外套管。图3中，17.销钉右膨胀件，18.销钉左膨胀件，19.弹簧，20.销钉内套管。具体实施方式图1中，弹簧销钉的上盖(1)安装在弹簧销钉上蜗杆(2)的上部，上涡轮(3)套在弹簧销钉上蜗杆(2)底部的外部。下涡轮(4)安装在上涡轮的下部，它们两者咬合在一起。下涡轮套在下蜗杆(4)的头部的外部。下蜗杆(4)通过轴承安装在销钉底部的隔断法兰上。销钉膨胀件(6)上部的涡轮和下蜗杆咬合在一起。弹簧(7)安装在销钉外套管(8)底部和下蜗杆(4)底部中间。图2中，弹簧销钉的上盖(9)安装在弹簧销钉上导杆(10)的上部，内导杆(11)套在上导杆(10)的内部。上齿轮(12)套在弹簧销钉上导杆(10)底部的外部，下齿轮(13)安装在下导杆的上部，它们两者咬合在一起。下导杆通过轴承安装在销钉底部的隔断法兰上。销钉膨胀件(14)上部的涡轮和下导杆咬合在一起。弹簧(15)安装在销钉外套管(16)底部和下导杆底部中间。图3中，销钉右膨胀件(17),销钉左膨胀管(18)的头部通过转轴和销钉内套管(20)的头部连接在一起，销钉右膨胀件(17),销钉左膨胀管(18)的中部通过弹簧(19)和销钉内套管(20)连接在一起。囹2
