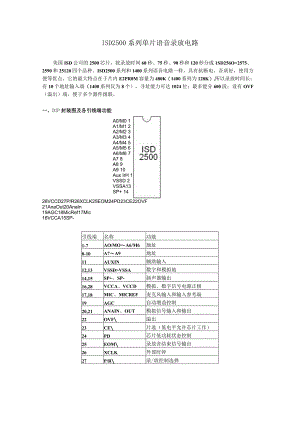

13-ISD2500系列单片语音录放电路（对应型号60-75-90-120）.docx

ISD2500系列单片语音录放电路美国ISD公司的2500芯片，按录放时间60秒、75秒、90秒和120秒分成1SD256O>2575、2590和25120四个品种。ISD2500系列和1400系列语音电路一样，具有抗断电、音质好，使用方便等优点。它的最大特点在于片内E2PR0M容量为480K（1400系列为128K）,所以录放时间长；有10个地址输入端（1400系列仅为8个），寻址能力可达1024位；最多能分600段；设有OVF（溢出）端，便于多个器件级联。A0/M0 1A1/M1 2A2/M2 3A3/M3 4A4/M4 5A5/M5 6A6/M6 7A7 8A8 9A9 10Aux IrH 1VSSD 2VSSA13SP+ 14一、DIP封装图及各引线端功能28VCCD27P/R26XCLK25EOM24PD23CE22OVF21AnaOut20AnaIn19AGC18MicRef17Mic16VCCA15SP-引线端名称功能1-7AO/MOA6/M6地址8-10A7A9地址11AUXIN辅助输入12,13VSSD>VSSA数字和模拟地14,15SP+、SP-扬声器输出16,28VCCA、VCCD模拟、数字信号电源正极17,18MIC、MICREF麦克风输入和输入参考端19AGC自动增益控制20,21ANAIN、OUT模拟信号输入和输出22OVF溢出23CE片选（低电平允许芯片工作）24PD芯片低功耗状态控制25EOM录放音结束信号输出26XCLK外部时钟27P/R录/放控制选择二、操作模式当最高位地址（MSB）A8、A9都为高电平时，地址端就作为操作模式选择端（高电平有效）模式控制功能典型应用AO/MO信息检索快速检索信息A1/M1删除EOM标志在全部语音录放结束时，给出EOM标志A2/M2未用当工作模式操作时，此端应接低电平A3/M3循环放音从O地址开始连续重复放三A4/M4连续寻址可录放连续的多段信息A5/M5CE电平触发允许信号中止A6/M6按钮控制简化器件接口使用操作模式时需要注意两点：1、所有操作模式下的操作都是从O地址开始，以后的操作根据模式的不同，而从相应的地址开始工作。当电路中录音转放音或进入省电状态时，地址计数器复位为0。2、操作模式位不加锁定，可以在MSB（A8、A9）地址位为高电平时，CE电平变低的任何时间执行操作模式操作。如果下一片选周期MSB（A8、A9）地址位中有一个（或两个）变为低电平，则执行信息地址，即从该地址录音或放音，原来设定的操作模式状态丢失。三、分段录放音2500系列最多可分为600段，只要在分段录/放音操作前（不少于300纳秒），给地址A（TA9赋值，录音及放音功能均从设定的起始地址开始，录音结束由停止键操作决定，芯片内部自动在该段的结束位置插入结束标志（EOM）；而放音时芯片遇到EOM标志即自动停止放音。2500系列地址空间是这样分配的：地址0599作为分段用（见下表），地址600767未使用，地址7681023为工作模式选择。十进制二进制信息时间（秒）9A8A765A4A3A2AlAO256025752590OOOOOOOOC)OOOOO50OOOO11OO1O5.06.257.50100OOO11OO1OO10.012.5015.OO250OO11111O1O25.031.2537.50300O1OO1O11OO30.037.5045.OO400O11OO1OOOO40.050.OO60.OO500O11111O1OO50.062.5075.OO5991OO1O1O11159.974.8789.85四、应用线路ISD25000123456789AaaaaaaaaaVCCDVCCAVSSDVSSASP+SP-AUXINANAINCE-2-po-22-prE0MOVFANAOUT2、按键模式应用电路ISD2500F：4100k启动/暂停Sl-OO停止/复位0123456789aaaaaaaaaaVCCDVCCAVSSDVSSAC7C22u28T6C60.112_Tl-24SP+SP-AUXINANAINCEANAOUTPDHICREFPRMICEOMAGCOVFXCLK141S112018T7SPK、16ohmRSZL5.Ik丁1C3MICC247uR2470kISD2560/90/120P地址功能表:地址状态功能状态DIP开关1234567891O1112ON=O,OFF=I地址位AAAAAAAAAAP/RCE1为高电平，0为低电平，*为高或低电O123456789平OOOOOOOOOO一段式最长60秒录放音，从首地址开始。1OOOOOOOOO以十位二进制表示地址，每个地址代表100亳秒。地址模式OOOOOOOO1O一段从A6地址开始的12秒录放音。*O只要A8、A9有一位是0,就处于地址模式。*O*OOO1OOOO11循环放音操作，按住CE键不放循环放音第一段。操作模式OOOO1OOO11按顺序连续分段录放音，录音时压住CE键不放，放音时每触发一次CE键即放音一段，按PD键复位。每段语音长度不限。按钮模式OOOOOO1O11
