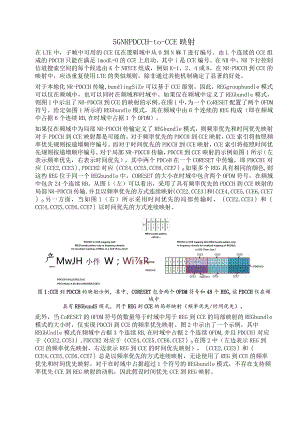

898-5G NR PDCCH-to-CCE 映射.docx
5GNRPDCCH-to-CCE映射在LTE中，子帧中可用的CCE仅在逻辑域中从0到N麻T进行编号。由L个连续的CCE组成的PDCCH只能在满足imodL=O的CCE上启动，其中i是CCE编号。在NR中，NR下行控制信道搜索空间的每个候选由K个NRYCE组成，例如K=1、2、4或8。在NR-PDCCH到CCE的映射中，应该重复使用LTE的类似规则，除非通过其他机制确定了显著的好处。对于本地化NR-PDCCH传输,bundlingSiZe可以基于CCE级别。因此，REGgroupbundle模式可以仅在频域中，也可以同时在频域和时域中。如果仅在频域中定义了REGbundle模式，则图1中示出了NR-PDCCH到CCE的映射的示例。在图1中，为一个CoRESET配置了两个OFDM符号。给定如图1所示的REGbundle模式，其在频域中由6个连续的REG构成（即在频域中占据6个连续RB,在时域中占据1个OFDM）。如果仅在频域中为局部NR-PDCCH传输定义了REGbundle模式，则频率优先和时间优先映射对于PDCCH到CCE映射都是可能的。对于频率优先的PDCCH到CCE映射，CCE索引将按照频率优先规则按递增顺序编号。而对于时间优先的PDCCH到CCE映射，CCE索引将按照时间优先规则按递增顺序编号。对于局部NR-PDCCH传输，PDCCH到CCE映射的示例如图1所示（左表示频率优先，右表示时间优先），其中两个PDCeH在一个CORESET中传输，即PDCCHI对应CCE2,CCE3,PDCCH2对应CCE4,CCE5,CCE6,CCE70如果多个REG具有相同的颜色,则这些REG位于同一个REGbundle中。CORESET的大小在时域中包含两个OFDM符号，在频域中包含24个连续RB。从图1（左）可以看出，采用了具有频率优先的PDCCH到CCE映射的局部NR-PDCCH传输,并且以频率优先的方式连续映射CCE2,CCE3和CCE4,CCE5,CCE6,CCE70另一方面，当如图1（右）所示采用时间优先的局部传输时，CCE2,CCE3和CCE4,CCE5,CCE6,CCE7以时间优先的方式连续映射。REG bundle pattern, n0,lt2.-;产REGsPOCCH to CCE mapping withREG bundle pattern only in frequency domainfor localized mapping of REGs to a CCE (Freq,-first>MwJH 小件 W；WiRPDCCHlPDCCH 2PDCCH to CCE mapping with REG bundle pattern only in frequency domain for Iocdkzed mapping of REGSU) a CCE (Time.frstPDCCH 2POCCH1.Al-2z(CCE2.Ca3)PDCCH2rAL-4,CCE4.CCE5XCE6rCCE7)图1:CCE到PDCCH的映射示例，其中，CORESET包含两个OFDM符号和48个REG,该PDCCH仅在频域中具有REGbundS模式，用于REG到CCE的局部映射（频率优先/时间优先）。此外，当CoRESET的OFDM符号的数量等于时域中用于REG到CCE的局部映射的REGbundle模式的大小时，仅实现PDCCH到CCE的频率优先映射。图2中示出了一个示例，其中REGbUndle模式在频域中占据3个连续RB,在时域中占据2个连续OFDM,并且PDCCHl对应于CCE2,CCE3,PDCCH2对应于CCE4,CCE5,CCE6,CCE70在图2中（左边表示REG到CCE的频率优先映射，右边表示REG到CCE的时间优先映射），CCE2,CCE3和CCE4,CCE5,CCE6,CCE7总是以频率优先的方式连续映射，无论使用了REG到CCE的频率优先和时间优先映射。对于在时域中占据超过1个符号的REGbundle模式，不存在支持频率优先CCE到REG映射的动机，因此假设时间优先CCE到REG映射。REG Bundle pattern, n0X2/.; X depends on the size of CORESCT图2:一个在频率和时域上具有REGbundIe模式的PDCCH的例子，用于将REG局部映射到CCE.对于分布式NR-PDCCH传输，CCE被映射到一个或多个CORESET中具有交织的REGbundle索引的REGbundleo作为示例，假设交织器为TBCC子块交织器，以实现如图3所示的分布式NR-PDCCH传输。n REG bundle pattern, n=0,l,2,.;X X depends on the size of CORESET图3:一个从REG到具有交错束指数的CCE的分布式映射的例子图4显示了具有给定REGbUndIe模式的PDCCH到CCE的映射。在图4中，一个PDCCH以一个REGbundle的粒度映射到CoRESET中，并且没有观察到CCE到PDCCH的时间/频率优先映射。此外，在图4中，当采用REG到CCE的分布式映射时，频域中的PDCeH是非连续的。PDCCHtoCCEmappingwithREGbundlepatternonlyintimedomainfordistributedmappingofREGstoaCCEREGs图4：一个将CCE映射到具有频域和时域REGbundle模式的PDCCH的例子，用于将REG分布式映射到CCE,其中一个CORESET包含两个OFDM符号和48个REG。
