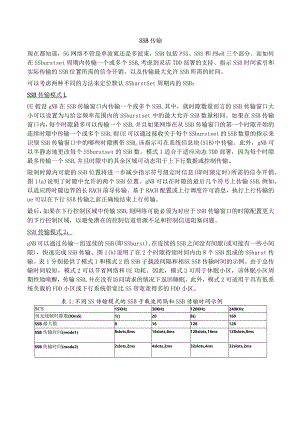

954-SSB传输.docx
SSB传输现在都知道，5G网络不管是单波束还是多波束，SSB包括PSS、SSS和PBeH三个部分。而如何在SSburstset周期内传输一个或多个SSB,考虑到灵活TDD部署的支持、指示SSB时间索引和实际传输的SSB位置所需的信令开销，以及传输最大允许SSB所需的时间。可以考虑两种不同的方法来定位默认SSburstSet周期内的SSB：SSB传输模式LUE假设gNB在SSB传输窗口内传输一个或多个SSB,其中，就时隙数量而言的SSB传输窗口大小可以设置为与给定频率范围内的SSburstset中的最大允许SSB数量相同。如果在SSB传输窗口内，每个时隙最多可以传输一个SSB,并且如果网络在从SSB传输窗口的第一个时隙开始的连续时隙中传输一个或多个SSB,则UE可以通过接收关于每个SSburstset的SSB数量的指示来识别SSB传输窗口中的哪些时隙携带SSBo该指示可在系统信息块(SIB)中传输。此外，gNB可以半静态地更改每个SSburstset的SSB数。模式1适合于适应动态TDD部署，因为每个时隙最多传输一个SSB,并且时隙中的其余区域可动态用于上下行数据或控制传输。限制时隙内可能的SSB位置将进一步减少指示符号级定时信息(即时隙定时)所需的信令开销。图1(a)说明了时隙中允许的两个SSB位置。gNB可以在时隙的最后几个符号上传输SSB,例如，以适应跨时隙边界的长RACH前导传输。基于RACH配置或上行调度许可消息，执行上行传输的ue可以在下行SSB传输之前正确地结束上行传输。最后，如果在下行控制区域中传输SSB,则网络可能必须为对应于SSB传输窗口的时隙配置更大的下行控制区域，以避免潜在的控制信道资源不足和控制信道阻塞问题。SSB传输模式2：gNB可以通过传输一组连续的SSB(即SSburst),在连续的SSB之间没有间隙(或可能有一些小间隙)，快速完成SSB传输。图1(b)说明了在2个时隙持续时间内由8个SSB组成的SSburst传输。表1分别提供了模式1和模式2的SSB子载波间隔和相应SSB传输时间的示例。由于总传输时间较短，模式2可以节省网络和UE功耗。因此，模式2可用于休眠小区，该休眠小区周期性地唤醒，传输SSB,并在没有访问请求的情况下返回睡眠。此外，模式2可适用于具有低系统负载的FDD小区或下行系统带宽比SS带宽宽得多的FDD小区。表1:不同SS传输模式的SSB子载波间隔和SSB传输时间示例SCS15KHz30KHz120KHz240KHz每无线帧时隙数(IOmS)1()208()160SSB最大数816128128SSB传输时间(mode1)8slots,8ms16slots,8ms128slots,16ms128slots,8msSSB传输时间(mode2)2slots,2ms4slots,2ms32slots,4ms32slots,2msDL or ULDLrtrolrflk)0(a)TwopotentialSSblocklocationsinaslotforSSblocktransmissionmode1DLcontrolregionDLDLSSbx*SSbiocfc（b）SSburstwithintwoslotsforSSblocktransmissionmode2图1:1个时隙或2个时隙内SSB位置根据NR-PBCH有效负载大小的协议，在每个SSB中传输NR-PBCH在资源利用方面可能不是有效的。相反，可以在每个SSB中传输第三同步信道（TSCH：tertiarysynchronizationchannel）,其可以以非常小的有效负载大小提供时隙定时和帧定时信息。在图2和图3所示的示例中，空闲模式UE假设默认SSburstset周期为20ms,并且在SSburstset中最多可以传输16个SSBo在SSB传输模式1中，为SSburstset周期的前16个时隙配置SSB传输窗口。每IOms在一个时隙中传输80msTTI的PBCH（例如，不同时隙中信道编码MIB的不同冗余版本（RV：redundancyversions）oUE可以首先通过解码检测到的SSB的TSeH来确定80msPBCHTTI内的无线帧索引。10位TSCH有效载荷（不包括CRC）的示例可定义如下： 80msPBCHTTI（2位）内的SSburstset（周期为20ms）索引 SSB传输模式指示器（1位） 根据SSB传输模式，UE解释7位如下：1. Mode1：SSB索引，相当于SSburstSet中的时隙索引（7位）2. Mode2：SSburst中的SSB索引（3位），SSburstset中的SSburst索引（4位）通过一个附加位，网元可以指示时隙内SSB的两个允许的起始符号之一。上述信令可以支持每个SSburstSet最多128个SSBoDefaultSSburstsetperiodicity(20ms)SSblocktransmissionwindow(8ms,16slots)图2:SSBtransmissionmode1:每时隙1个SSBDefaultSSburstsetperiodicity(20ms).SSburstinterval(1ms,2slots)图3:SSBtransmissionmode2每2时隙8个连续SSB
