A709HPS50W热处理温度A709HPS50W冶炼方法.docx
-
资源ID：705032
资源大小：16.63KB
全文页数：2页
- 资源格式： DOCX
下载积分：5金币
|
友情提示
2、PDF文件下载后，可能会被浏览器默认打开，此种情况可以点击浏览器菜单，保存网页到桌面，就可以正常下载了。
3、本站不支持迅雷下载，请使用电脑自带的IE浏览器，或者360浏览器、谷歌浏览器下载即可。
4、本站资源下载后的文档和图纸-无水印,预览文档经过压缩，下载后原文更清晰。
5、试题试卷类文档，如果标题没有明确说明有答案则都视为没有答案，请知晓。
|
A709HPS50W热处理温度A709HPS50W冶炼方法.docx

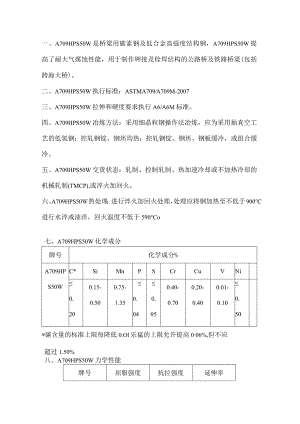

一、A709HPS50W是桥梁用碳素钢及低合金高强度结构钢，A709HPS50W提高了耐大气腐蚀性能，用于制作钾接及栓焊结构的公路桥及铁路桥梁(包括跨海大桥)。二、A709HPS50W执行标准：ASTMA709A709M-2007三、A709HPS50W拉伸和硬度要求执行A6/A6M标准。四、A709HPS50W冶炼方法：采用细晶粒钢操作法冶炼，应为采用抽真空工艺的低氢钢；控轧钢锭、钢坯均热；控轧钢锭、钢坯、钢板缓冷，或组合缓冷。五、A709HPS50W交货状态：轧制、控制轧制、热加速冷却或不加热冷却的机械轧制(TMCP),或淬火加回火。六、A709HPS50W热处理：进行淬火加回火处理，处理应将钢加热至不低于900进行水淬或油淬，回火温度不低于590°Co七、A709HPS50W化学成分牌号化学成分%A709HPS50WC*SiMnPSCrCuVNi0.200.15-0.500.75-1.350.040.050.40-0.700.20-0.400.01-0.100.50*碳含量的标准上限每降低0.Ol乐猛的上限允许提高006%,但不应超过1.50%八、A709HPS50W力学性能牌号屈服强度抗拉强度延伸率A709HPS50WMPaMPa%23452485N18九、A709HPS50W应用A709HPS50W提高了耐大气腐蚀性能，用于制作钾接及栓焊结构的公路桥及铁路桥梁（包括跨海大桥）。
