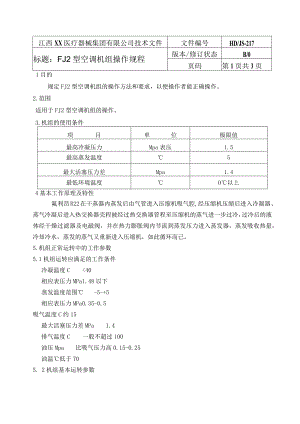

江西XX医疗器械集团有限公司技术文件文件编号HD/JS-217标题：FJ2型空调机组操作规程版本/修订状态B/0页码第1页共3页1目的规定FJ2型空调机组的操作方法和要求，以便操作者能正确操作。2.范围适用于FJ2型空调机组的操作。3.机组的使用条件项目单位极限值最高冷凝压力Mpa表压1.5最高蒸发温度5最大活塞压力差Mpa1.4最低环境温度0以上4基本工作原理及特性氟利昂R22在干蒸器内蒸发后由气管进入压缩机吸气腔,经压缩机压缩后进入冷凝器、蒸气冷凝后进入热交换器壳程被经过热交换器管程至压缩机的蒸气进一步过冷，过冷后的液体经干燥过滤器及电磁阀，并在热力膨胀阀内节流到蒸发压力进入蒸发器，蒸发吸收热量，冷却冷水，蒸发的蒸气又重新进入压缩机，如此循环而已。5.机组正常运转中的工作参数5.1机组运转应满足的工作条件冷凝温度C<40相应表压力MPa1.48以下蒸发温度范围-5-+5相应表压力MPa0.35-0.5吸气温度C约15最大活塞压力差MPa1.4排气温度C一般不超过100油压Mpa比吸气压力高0.15-0.25油温低于705. 2机组基本运转参数江西XX医疗器械集团有限公司技术文件文件编号HD/JS-217标题：FJ2型空调机组操作规程版本/修订状态B/0页码第2页共3页冷凝压力MPa1.1-1.4（表压）蒸发压力0.4-0.45（表压）吸气压力Mpa比蒸压力低0.02-0.03排气温度C80-95吸气温度C14-20油压Mpa比吸气压力高0.15-0.25油温C40-55冷水出口温度5-10蒸发器主器过热度4-6主电机电流A75-856操作规程及要求6. 1压缩机的起动和运转6.1.1 检查压缩机曲轴箱内油位是否在规定油位线上。6.1.2向压缩机气缸盖水套供水，开动泠凝器水泵和蒸发器水泵，开动泠却塔风扇，并向水池内加补给水。6.1.3开启压缩机排气截止阀和销开启Dg40或Dg25直通阀。6. 1.4起动压缩机能量级，具体情况而定，一般以逐步增加负荷为宜。6.1. 5压缩机起动后油压趋向正常后打开吸气截止阀，阀开启度可根据蒸发器压力曲轴箱压力而定和其它类型的制冷机组相比，吸气截止阀可以较快打开，一般起动时，曲轴箱内压力不宜超过0.5MPa（压表），大至上起动过程在1一2分钟内可完成。6.1.6具体温度操作时根据具体情况而定，一般可将蒸发自出口温度调节为冷水出水温度。6.1.7检查一下排气压力、冷凝压力、蒸发压力、曲轴箱的压力、油压、排气温度、油温、吸气温度，蒸发器出口过热度，电流、电压、机器各部分的温度以及机器运转声响是否正常，在运转情况未稳定前，操作者注意上述情况，并不断地加以调节。6. 2停机6.2. 1将能量数调至仅存两缸工作的状态，关闭Dg40或Dg25阀门，当蒸发器出口压力降至OmPa（表压）时停机。江西XX医疗器械集团有限公司技术文件文件编号HD/JS-217标题：町2型空调机组操作规程版本状心B/0第3页共3页6.2.2关吸气截止阀和排气截止阀。6.2.3停止冷凝器水泵和蒸气器水泵，切断压缩机冷却水，冷水机组在停止使用或冬季不使用时，停机后应将冷凝器，蒸发器和压缩机水套内的存水放尽。6.2.4切断电源6. 2.5停机前观察一下，曲轴箱内是否有充液现象，并予排除，然后停车。6. 2.6打扫机房卫生，整理工具，填号当班记录。7注意事项7. 1电压应在正常范围内，应在正常电压的90%以上。7. 2水量水压应符合规定要求，水量应在水池要求高度，水压应在1.5Kg次上，水管道不得有空气。7. 3开机不得上缸起动，关机时冷冻水应迟后1015分钟关。7. 4每次开关机都应检查机组是否有漏液现象，如有漏液应及时排除。7. 5每年检修一次。
