HD-ICS-17A型皮带秤.docx

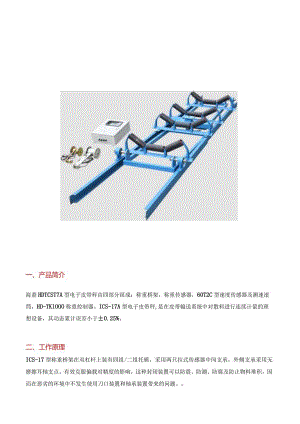

一、产品简介海鼎HDTCST7A型电子皮带秤由四部分组成：称重桥架，称重传感器，60T2C型速度传感器及测速滚筒，HD-TKlOOO称重控制器。ICS-17A型电子皮带秤,是在皮带输送系统中对散料进行连续计量的理想设备，其动态累计误差小于±0.25%。二、工作原理ICS-17型称重桥架在双杠杆上装有四组/二组托辑，采用两只拉式传感器中间支承，外侧支承采用无磨擦耳轴支点。有效克服偏载对精度的影响，这种封闭装置可以防震、防潮、防腐及防止物料堆积，因而在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。三、应用范围适用于工业企业的称重控制。如检测生产量，控制产品的定量装载和监测库存等场合。为工厂自动控制和现代化管理提供重要的数据信息。四、核心优势双杠杆式结构设计ICS17A皮带秤是双杠杆上装有四组托棍，ICS17B皮带秤为单杠杆双托辐形式，秤架长度为17B的一半，两种皮带秤外侧支撑无磨擦耳轴支点，能够有效克服偏载对精度的影响，环境适应能力更强°2只高精度拉式称重传感器采用2只高精度拉式传感器中间支承，安装简捷方便，力传递环节少；精度可以满足生产监控需要，性价比较高。数字式称重传感器，方便智能更精确自主研发的工业级数字式第二代称重传感器，在原有一代数字式传感器基础上强化动态数字滤波功能，增加线性补偿功能，克服传统传感器输出信号小、传输距离短、抗干扰能力差等缺点，使得动态称重过程中数据更加真实、稳定、可靠。众多客户案例证明，该数字式传感器具有优异的负荷特性、端变特性、温度特性、防潮防爆特性和长期稳定性。稳定精准抗干扰从干扰源、敏感器件到传播路径，通过分析皮带秤的干扰来源，防护措施全面覆盖，消除现场电磁干扰对皮带秤稳定性及精确度影响，配合自主研发智能控制仪表，造就更精准、更稳定、更优秀的高端皮带秤解决方案。 整体双杠杆式结构,方便安装和使用； 配备强度矩形管,自身轻巧刚性足; 2只拉式传感器,位于主副秤架中; 桥架位于机架内，空间高度不占用; 外侧无摩擦耳轴,既能抗震又耐腐； 校准方便又稳定，零点漂移不用愁。五、技术参数校验精度（）÷0.25%理想条件下动态精度（）±0.5%理想条件下最长校验周期15天皮带机倾角18o称重传感器（只）2速度传感器1称重桥架双杠杆计量托辑4组耳轴4只
