LCD充气桨板冲浪板充气泵方案.docx

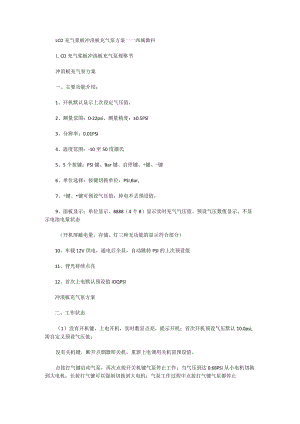

LCD充气桨板冲浪板充气泵方案一一西城微科1.CD充气桨板冲浪板充气泵规格书冲浪板充气泵方案一、主要功能介绍：1、开机默认显示上次设定气压值，2、测量范围：0-22psi、测量精度：±0.5PSl3、分辨率：0.01PSI4、温度范围：-10至50度摄氏5、5个按键：PSl键、Bar键、启停键、+键、-键6、单位选择：按键切换单位，PSI,Bar,7、+键、键可预设气压值，掉电不丢预设值，9、面板显示：单位显示、8888（4个8）显示实时充气气压值、预设气压数值显示、不显示电池电量状态（开机屏蔽电量、存储、灯三种无功能的显示符合部分）10、车载12V供电，通电后全显，自动跳转PSl的上次预设值11、背光持续点亮12、首次上电默认预设值IOQPSl冲浪板充气泵方案二、工作状态（1）没有开机键，上电开机，实时数显点亮，提示开机；首次开机预设气压默认10.0psi,需自定义预设气压值；没有关机键，断开点烟器即关机，重新上电调用关机前预设值。点按打气键启动气泵，再次点按开关机键气泵停止工作；当气压到达0.68PSi从小电机切换到大电机；长按打气键可以强制切换到大电机；气泵工作过程中点按打气键气泵都停止工作。（2）预设气压:按+或键进入预设状态，数显显示上次预设的压力；点按+递增，步进0.5psi0.034bar（连续按下快速递增）；点按递减，步进05psi0.034bar（连续按下快速递减）停止按键后1秒自动保存完成预设，数显显示实时气压值；（3）设置完成后，点按开关机键启动充气直到气压达到预设的数值，停止充气。充气过程中点按打气键气泵停止工作。（4）当预设值小于打气泵实际的气压值时，气泵不能启动充气。（5）2个电机控制工作状态：点按打气键气泵启动后1号小电机持续工作，在实际气压值到达0.68PSi后，1号小电机停止，2号大电机启动，2号大电机持续工作至气压预设值后，停机不再工作。开机是先启动1号小电机，打气值到0.68PSi后，2号电机启动，1号小电机停止打气,由2号大电机单独打气工作到设定气压值。中途停机后，气压高于068psi1号小电机不再启动。三、按键定义气泵启停键：点按气泵启动/停止，长按强制启动大电机PSl键：切换单位PSlBar键：切换单位Bar+键：气压加：点按设置气压递增（连续按下快速递增）键：气压减：点按设置气压递减.（连续按下快速递减）
