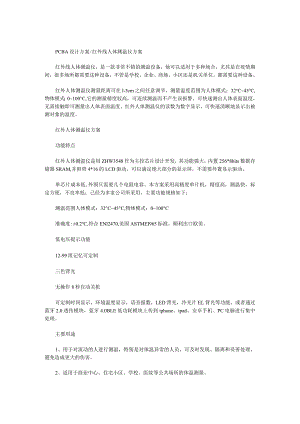

PCBA设计方案红外线人体测温仪方案.docx

PCBA设计方案/红外线人体测温仪方案红外线人体测温仪，是一款非常不错的测温设备，他可以适用于多种场合，尤其是在疫情期间，很多场所都需要这种设备，不管是学校、企业、商场、小区还是机关单位，都需要这种设备。红外人体测温仪测量距离可在l-5cm之间任意调节，测量温度范围为人体模式：3245,物体模式：0100°C,它的测量精度较高，可连续测温而不产生误报警。可快速测出人体表面温度，无需接触即可测量出人体表面温度。红外人体测温仪的读数为数字显示，可快速清晰地显示出被测对象的温度。红外人体测温仪方案功能特点红外人体测温仪是用ZHW3548作为主控芯片设计开发，其功能强大，内置256*8bits数据存储器SRAM,并附带4*16的LCD驱动，可以满足绝大部分的显示屏，不需要外置显示驱动。单芯片成本低,外围只需要几个电阻电容。本方案采用高精度单片机，精度高，测温快，标定方便，不良率低；己经为多家公司所采用，主要功能规格如下：测温范围人体模式：32°C45°C,物体模式：0100°C准确度:±0.2,符合ENl2470,美国ASTMEI965标准。顺利出口欧美。低电压提示功能12-99组记忆可定制三色背光无操作8秒自动关机可定制时间显示，环境温度显示，语音报数，LED背光，冷光片EL背光等功能。或者通过蓝牙2.0透传模块，蓝牙4.0BLE低功耗模块上传到iphone、ipad、安卓手机、PC电脑进行集中处理。主要用途1、用于对流动的人进行测温，特别是对体温异常的人员，可及时发现、隔离和妥善处理，避免造成更大的伤害。2、适用于商业中心、住宅小区、学校、医院等公共场所的体温测量。3、适用于工厂和生产车间等环境中人员的体温测量。工作原理人体红外温度测量技术是利用红外辐射的特性,利用非接触式测温方式对人体进行非接触式测温，以测量人体表面温度。红外人体测温仪以非接触的方式对人进行测温，能够有效的避免人与人之间的交叉感染。红外线人体测温仪不仅能够对人进行测温，还可以对动物、车辆等物体进行测温。红外线人体测温仪将温度信号转换为电信号，通过电路放大后经过A/D转换后输入到单片机处理，单片机可以根据温度信号和温度值计算出被测物体的温度，并在LCD屏上显示出被测物体的温度。
