PDD全自动泡罩包装机操作规程.docx

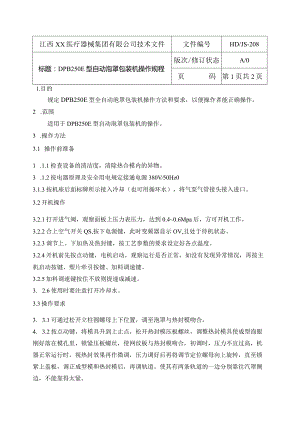

江西XX医疗器械集团有限公司技术文件文件编号HD/JS-208标题：DPB250E型自动泡罩包装机操作规程版次/修订状态A/0页码第1页共2页1.目的规定DPB250E型全自动泡罩包装机操作方法和要求，以便操作者能正确操作。2 .范围适用于DPB250E型自动泡罩包装机的操作。3 .操作方法3.1 操作前准备1 .1.1检查设备的清洁度，清除热合模内的异物。3 .1.2按电器原理及安全用电规定接通电源380V50Hz03.1.3按机座后面标牌所示接入冷却（也可用循环水），将气泵气管接头接入进口。3.2开机操作3.2.1打开进气阀，观察面板上压力表压力，达到0.40.6Mpa后，方可开机工作。3.2.2合上空气开关QS,按下电源键，此时变频器显示OV,且处于待机状态。3.2.3调节上、下加热及热封键，按工艺参数的要求设定好各点温度。3.2.4开机前先按点动键，电机启动，观察运行是否正常，如没有发现异常情况，再按主机启动按键、塑片牵引按键、加料调速键。3.2.5加料调速键按住不放则提速成减速。3. 2.6使用时要注意打开冷却水。3.3操作要求3. 3.1可通过松开立柱圆螺母上下位置，调至泡罩与热封模吻合。4. 3.2按点动键，将模具升到上止点，松开热封模压板螺丝，调整热封模具使成型泡眼刚好落在模孔里，锁紧压板螺丝，使网纹板与热封模吻合，初调时，压力不宜过高，机器正常运行时，视热封效果再作微调，压力调好后再将调节定位螺母向上旋转，直至锁紧上盖板，调正成型模和热封模后，再调轨道。使其有两条轨道的一边分别靠往汽罩侧边，不能靠得太紧。5. 3.3压痕模的安装方法与热封模相同，调中心位置，上下板距离不宜过小，否则将会损坏刀片及钢字，调节时从轻到重慢慢加压，直到切线后的版块能够撕开即可，切线江西XX医疗器械集团有限公司技术文件文件编号HD/JS-208标题：DPP-250/DPB250E型自动泡罩包装机操作规程版次/修订状态A/0页码第2页共2页正确位置应切在泡眼与泡眼之间的中心位置。6. 3.4安装冲裁模时，拆下冲裁立柱上的四只球头螺母，再卸下冲裁盖板将已装配好的冲裁模装上，盖上盖板，再用螺栓分别将上、下模固定在上盖板及冲裁导板上，如果冲出的版块左右偏位要调正常引导轨，冲出的版块前后偏位。7. 3.5配气凸轮在轴上的安装顺序，从左到右成形吹气控制，调头机控制，牵引控制，止退控制，热封凸轮联动热封模回位最低点时配气凸轮按照说明书图8所示位置安装。3. 3.6当牵引滚轮处于最低点时，牵引夹持气缸机控阀稍早于开启。4. 3.6行程调节时，先将摆杆2停机在竖直位置，松开紧定螺母5,旋动调程旋钮。向左旋，行程增长，向右旋，行程减少，调至所需尺寸时，锁紧紧足螺母5即可工作。5. 注意事项和保养5.1 断电5分钟切断电源。5.2 气压应达到0.40.6Mpa方可开机工作。5.3 每半个月需向升降机构的导向轴承和横切机构的导向轴承内注入适量的钙基润滑脂。每月需向牵引链导向机内注入适量润滑油。伺服电机减速箱ISOVG320机油每20天更换一次。5.4 调头凸轮，待止退气缸复位后再开始工作。5.5 设备在运转过程中，出现不正常现象，应立即停车，进行检查，修理。5.6 每次使用结束后，应作好设备维修、保养和运行记录。5.7 本设备每年检修一次。
