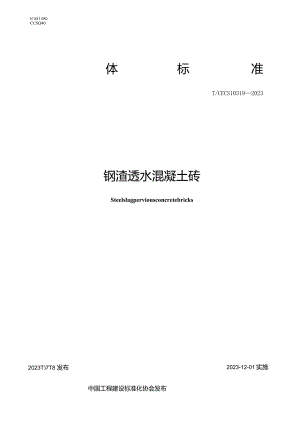

ICS81.080CCSQ40体标准T/CECS103192023钢渣透水混凝土砖Steelslagperviousconcretebricks2023T)7T8 发布2023-12-01实施中国工程建设标准化协会发布中国标准出版社出版目次前言I1范围12规范性引用文件13术语和定义14分类与标记25材料36 要求47 试验方法78 检验规则119产品合格证、运输及贮存12附录A（规范性）防堵性能测试方法13附录B（规范性）净化性能测试方法15本文件按照GB/TL12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件按中国工程建设标准化协会关于印发2020年第一批协会标准制订、修订计划的通知（建标协字（2020）14号）的要求制定。本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本文件由中国工程建设标准化协会提出。本文件由中国工程建设标准化协会建筑与市政工程产品应用分会归口。本文件负责起草单位：安徽工业大学。本文件参加起草单位：上海中冶环境工程科技有限公司、马鞍山钢铁建设集团有限公司、同济大学、西安建筑科技大学、广州大学、安徽理工大学、中建三局第一建设工程有限责任公司、哈尔滨工业大学、宁波大学、东华理工大学、中国建筑科学研究院有限公司、安徽俊马国土空间规划有限公司、马鞍山市皖江路桥工程有限公司、马鞍山三立建筑工程有限公司、马鞍山路桥工程有限公司、广西大学、河北工业大学。本文件主要起草人：于峰、谈嗣勇、蟒、歉饼、李晨、罗大明、王艳、张少辉、牛艳飞、王远航、马煌、焦楚杰、肖克兵、王玉银、蒋正武、孙彬、李俊华、蒋育红、陈佩圆、王文君、耿悦、刘发起、梁炯丰、王诚、王瑞、王生宏、鲁阳、陶化、杨辉、李华、杨俊、陈林、崔克冉、屈平、张玉芬。本文件主要审查人：郭杨、朱华、方海、王言磊、蔡建国、贺鸿珠、高志强。钢渣透水混凝土砖1范围本文件规定了钢渣透水混凝土砖的材料和技术要求，描述了相应的试验方法，确立了检验规则，规定了产品合格证、运输和贮存等方面的内容，同时给出了便于技术规定的产品分类与标记。本文件适用于在非机动车道、园林景观等非重载路面铺装的钢渣透水混凝土砖的制造和检验。2规范性引用文件本文件。GB175GB 6566GB 8076下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于通用硅酸盐水泥建筑材料放射性核素限量混凝土外加剂GB/T11901GB/T 12988GB/T17431. 1GB/T 24175GB/T 25993水质悬浮物的测定重量法无机地面材料耐磨性能试验方法轻集料及其试验方法第1部分：轻集料钢渣稳定性试验方法透水路面砖和透水路面板GB50119混凝土外加剂应用技术规范HJ535水质氨氮的测定纳氏试剂分光光度法HJ828水质化学需氧量的测定重格酸盐法JCfT539混凝土和砂浆用颜料及其试验方法JGJ52普通混凝土用砂、石质量及检验方法标准JGJ63混凝土用水标准JTG34502019公路路基路面现场测试规程YB/T140钢渣化学分析方法3术语和定义下列术语和定义适用于本文件。3.1钢渣steelslag转炉、电炉、精炼炉熔炼过程中排出的由金属原料中的杂质与助熔剂、炉村形成的以硅酸盐、铁酸盐为主要成分的渣。3.2钢渣集料aggregateofsteelslag钢渣经过稳定处理、破碎、分选、磁选加工形成，在混合料中起到骨架和填充作用的粒状级配钢渣。3.3陶粒ceramsite以工业固废、建筑淤泥和污泥等为原料，经原料处理、制粒、高温焙烧制得的堆积密度不大于1200kgf的颗粒状人造轻集料。3.4秸秆粉末strawpowder以成熟农作物茎叶、穗部分经自然晒制或人工机械干燥后，通过粉碎机粉碎至不同粒度的粉状物。3.5通钢渣透水混黑土ordinarysteelslagperviousconcrete由一种或两种单粒级的钢渣集料为骨料，加入水泥、掺合料、外加剂、水等材料拌合，经密实成型、养护硬化而形成的具有连续空隙结构的混凝土。3.6防堵自净化钢渣陶粒透水混凝土anti-cloggingandself-purifyingsteelslagceramsiteperviousconcrete采用两种钢渣骨料粒径分层铺筑的方法，制备出面层孔隙小，底层孔隙大的钢渣透水混凝土。同时，在底层骨料中掺入陶粒和植物秸秆粉末，制出具有一定防堵效果和净化水质能力的透水混凝土。3.7透水系数permeabilitycoefficient水通过制品本身存在孔隙向下渗透能力的指标，表征方式与数值单位和测试方法有直接的关系。3.8透水系数损失率lossrateofpermeabilitycoefficient表征防堵自净化钢渣陶粉透水混凝土防堵性能的指标，以堵塞试验后试块透水系数的损失量占试块原始透水系数的百分比表示。3.9污染物去除率removalrateofpollutants表征防堵自净化钢渣陶粒透水混凝土净化性能的指标，以某一污染物在净化前、后的质量浓度差值与净化前的质量浓度比值表示。4分类与标记4.1分类4. 1.1钢渣透水混凝土砖（代号为SPB）按功能分为：普通钢渣透水混凝土砖，代号为SPB-O;防堵自净化钢渣陶粒透水混凝土陡，代号为SPB-A04. 1.2钢渣透水混凝土砖按形状分为：普通型钢渣透水混凝土砖，代号为S；联锁型钢渣透水混凝土砖，代号为No4.2 规格采用钢渣透水混凝土砖的形状和公称尺寸（长度、宽度、厚度）来划分其规格。4.3 强度等级根据抗压强度、抗折强度和劈裂抗拉强度大小，钢渣透水混凝土砖的强度等级可分为S20级、S25级、S30级和S35级、4.4 透水等级根据透水块材的透水系数大小，钢渣透水混凝土残的透水等级可分为A级和B级。4.5 SiB钢渣透水混凝土砖按产品代号、分类、规格、强度等级、透水等级、本文件编号的顺序进行标记。规格20OmmX20OmmX50mm、强度等级为S25级、透水等级为A级的联锁型普通钢渣透水混凝土砖，标记为：SPBo矩形S200X200X50-S25-A-T/CECS103192023注：在产品标记中，允许用阿拉伯数字或字母代替标记中用来表述产品几何J诊伏的汉字。生产企业或供应商可依据自身产品特点，编制企业的产品编码，并在当地技术质监管理M构备案。5材料5.1 水泥宜选用硅酸盐水泥，水泥技术指标应符合GB175的规定。5.2 钢渣集料5.2.1 普通钢渣透水混凝土砖用各单级配钢渣集料粒径规格有：0.6mm3mm,3mm5mm、5mm10mm、5mm12mm或其他规格，各单级配集料最大粒径应小于15mm。5.2.2防堵自净化钢渣陶粒透水混凝土面层钢渣粒径范围为3mm5mm,底层钢渣粒径范围为5mm10mm,5.2.3钢渣透水混凝土破中钢渣掺量(质量分数)范围为55%70%。1.1.4 钢渣集料的技术指标应符合表1的规定。表1钢渣集料技术指标项目技术要求试验方法表观密度/(kgm)>3.1×10'JGJ52f.Cao质量分数/%<3.0YB/T140浸水膨胀率/%20GB/T24175MgO质量分数/%<13.0YB/T140«1钢渣集料技术指标（缥）项目技术要求试验方法S03质量分数/%3.0YB/T140MFe质量分数/%<1.0YB/T140坚固性/%12JGJ52各单级配集料筛分含量质量分数/%285JGJ521.1.5 钢渣集料的放射性应符合GB6566的规定。5.3 峥陶粒技术指标应符合GB/T17431.1的规定。5.4 秸秆粉末秸秆粉末技术指标应符合表2的规定。«2秸秆粉末技术指标项目技术要求长度mm1纤维素及半纤维素含量/%2855.5 减水剂宜选用聚叛酸减水剂，也可选用奈系高效减水剂，其技术指标应符合GB8076和GB50119的规定。5.6 颜料颜料技术指标应符合JCZT539的规定。5.7 拌合用水拌合用水技术指标应符合JGJ63的规定。6要求6.1 尺寸偏差钢渣透水混凝土砖的尺寸允许偏差应符合表3的规定。«3尺寸允许偏差项目尺寸偏差/mm长度、宽度、厚度±2.0厚度差20平整度最大凸面1.5最大凹面1.0垂直度1.5直角度1.0注：直角度的指标值，仅适用于矩形钢渣透水混凝土破。6.2 外观质钢渣透水混凝土砖的外观质量应符合表4的规定。«4外观质项目顶面其他面裂纹贯穿裂纹不允许不允许非贯穿裂纹最大投账尺寸长度mm1015累计条数（投影尺寸长度W2mm不计）/条12缺棱掉角沿所在棱边垂直方向投影尺寸的最大值11un310沿所在棱边方向投影尺寸的最大值mm1020累计个数（3个方向投影尺寸最大值W2mm不计）/个12粘皮与缺损深度Nlmm的最大投影尺寸mm810累计个数（投影尺寸长度W2mm不计）/个深度mm,2.5mm12深度2.5mm不允许不允许注1：经两次加工和有特殊装饰要求的钢渣透水混凝土砖，不受此规定限制。注2:生产制造过程中，设计尺寸的倒棱不属于“缺棱掉角”。注3:钢渣透水混凝土砖侧面的肋，不属于“粘皮”。63颜色、花纹6.3.1铺装后顶面为单色的透水块材，其顶面应无明显的色差。6.3.2铺装后顶面为双色或多色，或者表面经深加工处理的透水块材，应满足供需双方预先约定的要求。色质饱和度、混色程度、花纹和条纹等，应基本一致。6.4 强度等级钢渣透水混凝土砖的抗压强度、抗折强度和劈裂抗拉强度应符合表5的规定，当钢渣透水混凝土砖的长度与厚度之比小于5时，抗折强度不做要求。表5强度性能指标要求项目指标S20S25S30S35平均值最小值平均值最小值平均值最小值平均值最小值抗压强度/MPa>20.0215.025.0>20.0230.0325.0>35,0>30,0抗折强度/MPa23.022.423.522.824.023.224.523.4劈裂抗拉强度/MPa23.022.423.522.824.023.224.523.46.5 透水系数钢渣透水混凝土砖的透水系数应符合表6的规定。表6透水系数透水等级透水系数/(cms)A级N2.OX10-2B级>1.OXIO-26.6 防堵性能防堵自净化钢渣陶粒透水混凝土豉经附录A堵塞试验后，透水系数损失率不大于25%。6.7 净化性能防堵自净化钢渣陶粒透水混凝土砖对于雨水径流中氨氮(NH3-
