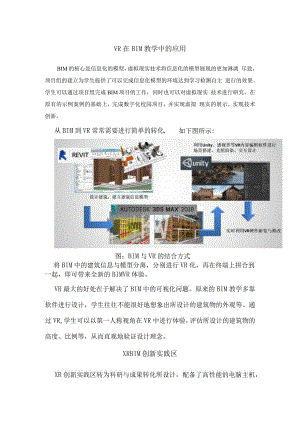

VR在BIM教学中的应用BIM的核心是信息化的模型，虚拟现实技术将信息化的模型展现的更加淋漓 尽致，项目组的建立为学生提供了可以完成信息化模型的环境达到学习检测自主 进行的效果。学生可以通过项目组完成BIM项目的工作，同时也可以对虚拟现实 技术进行研究，在原有的示例案例的基础上，完成数字化校园项目，并实现虚拟 现实的展示，实现技术创新。从BIM到VR常常需要进行简单的转化,如下图所示:图：BlM与VR的结合方式将BIM中的建筑信息与模型分离，分别进行VR化，再在终端上拼合到一起，即可带来全新的BlMVR体验。VR最大的好处在于解决了BIM中的可视化问题。原来的BIM教学多靠软件进行设计，学生往往不能很好地想象出所设计的建筑物的外观等。通过VR,学生可以以第一人称视角在VR中进行体验，评估所设计的建筑物的高度、比例等，从而直观地验证设计理念。XRBIM创新实践区XR创新实践区转为科研与成果转化所设计，配备了高性能的电脑主机，简单易上手的创视界XR云编辑器与国际领先的混合现实交互系统，能够实现从BlMVR制作到展示的全流程，帮助学校将现有成果可视化。图：在ReVit中进行建筑物的设计与模型制作首先需要教师或学生通过传统BIM软件制作建筑三维模型，并记录各种参数。再通过传统软件将模型导出，转入3Dmax等软件中进行减面、改色等优化（此步可省略）。图：导出的三维模型之后就可以直接一键将模型导入到创视界XR云场景编辑器中进行二次编辑。在编辑器中，教师可以设计交互形式、搭建三维场地、凸显呈现环节等。还可以加入一些铲车、汽车、道路等模型，模拟真实的建设环境，从而直观展示最终落地的效果。图：在创视界中编辑VR场景创视界做出的工程即可一键发布到VR头盔、混合现实交互系统或全息桌上进行可视化观看，从而实现从设计到第一人称三维可视化的全套流程。图：通过VR以第一人称视角评估建筑物设计在这个过程中，不仅打通了传统BIM与VR难结合、假结合的症结，还可能源源不断的产生有价值的作品与软件资源。在后续的人才培养与基地建设合作中，这些产生的资源均可以通过公司的平台进行商业化，实现科研成果的有效转化。图：通过MR以第三人称视角评估建筑物设计主要设备介绍混合现实(MixedReality)交互系统(MlS)是自VR、AR技术出现以来的又一次技术革新，是最新一代的人机交互平台，能展示高清的全息影像，通过手势识别模拟最自然的操作方式。图：MlS使用情景实拍混合现实交互系统包括显示单元、计算单元、三维空间操作系统及配套MR教学课程。显示单元拥有2.5K的高分辨率与60Hz的刷新率。由于采用了反射式画面呈现方式，显示系统拥有90°超大视场角与极高的色彩鲜艳度，能完美还原全息影像的全貌与细节。与此同时，通过透明的显示器，使用者并不会像使用VR设备一样与外界完全隔绝。恰恰相反，使用者可以无障碍地观看现实世界中的物体，使得多个佩戴者在使用该装置时能够无障碍地进行面对面交流，实现全息影像与现实生活的水乳交融。图：通过MIS进行可视化沟通MIS将计算单元外置，保证了强大的3D渲染能力，能处理高精度全息影像，不会产生人设拖影和延迟，保证高帧率的混合现实体验。考虑到便携性的需求，计算单元采用了背包式的搭载方式。只要背上背包，带上头显，就能无障碍地感受混合现实技术带来的全新操作体验。图:新闻播报Z-MIS系统定制开发的MR交互系统支持在现实空间中处理可视化数据。借助顶级的光学引擎与SLAM技术，MIS可以在空间中任意方向、任意位置投射全息影像，并进行实时渲染与空间坐标计算。这种定位方式能够实时检测跟踪用户的空间位置变化，并将全息影像的坐标与现实重叠，支持同步定位与映射，实现全息影像与现实世界之间的智能识别。图：将一张普通的办公桌变成多窗口显示的工作台三维空间操作系统采用了最先进的手势识别技术，使用户能够以触摸、拖拽等自然方式与全息影像互动。这种互动方式显著地降低了用户的VR学习曲线，从此告别手柄、数据手套等设备，实现对三维可视化数据的裸装操作，带来最流畅自然的人机交互体验。图：直接用双手把玩三维全息模型MIS能搭载各种定制开发的混合现实体验资源与软件，支持根据学科特色、专业特色定制开发的MR教学课程。将晦涩难懂的物体结构、抽象概念直观地投射到现实世界中，并用双手自由地对模型进行操作，更能全方位地调动使用者地感官。提高知识传递的效率，将学习从死记硬背中解放，真正实现在体验中对概念、理论的认知与掌握,激发灵感与创新。图：在现实世界中360度学习大脑的结构在实际应用中，MIS可以与绝大多数学科和专业相结合，提升知识传递效率。在医学中，3D器官影像能够直观地帮助医生与患者沟通，展示病灶位置与治疗方法；在机械制造中，工程师可以在现实世界中投射1比1还原的汽车、仪器模型，直观论证机械设备的外观、比例及人体工程适应性；在建筑规划中，设计师可以将各种设计灵感在现实世界中可视化，帮助比较各种设计风格的优势与不足，并帮助业主选择符合自己需求的建筑风格或布局，促成商业合作。MlS与科技的创视界XR编辑器、感视界云平台、云盒等系统完美兼容，能实现跨平台的多任务协作，是3D资源可视化的理想承载平台。
