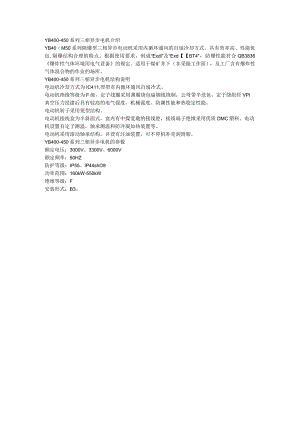

YB400-450系列三相异步电机结构说明.docx

YB400-450系列三相异步电机介绍YB40（M50系列隔爆型三相异步电动机采用内循环通风的自扇冷却方式，具有效率高、性能优良,隔爆结构合理的特点。根据使用要求，制成“Exdl”及“Exd【BT4"，防爆性能符合GB3836爆炸性气体环境用电气设备的规定。适用于煤矿井下（非采掘工作面），及工厂含有爆炸性气体混合物的作业的场所。YB400-450系列三相异步电机结构说明电动机冷却方式为IC411,即带有内循环通风自扇冷式。电动机绝缘等级为F级，定子线圈采用薄膜绕包扁铜线绕制，云母带半迭包，定子绕组经VPI真空压力浸漆后具有较高的电气强度、机械强度、防潮性能和热稳定性能。电动机转子采用笼型结构。电动机接线盒为半斜面式，盒内有中煤宽敞的接线腔，接线端子绝缘采用优质DMC塑料。电动机设置有定子测温，轴承测温和防冷凝加热装置等。电动机采用滚动轴承结构，并设有注油装置，可不停机补充润滑脂。YB400-450系列三相异步电机的参数额定电压：3000V、3300V、6000V额定频率：50HZ防护等级：IP55、lP44shO8功率范围：160kW-550kW绝缘等级：F安装形式：B3。
