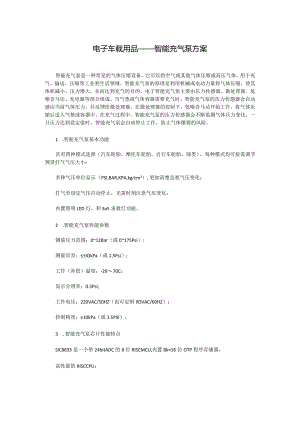

电子车载用品——智能充气泵方案.docx

电子车载用品智能充气泵方案智能充气泵是一种常见的气体压缩设备，它可以将空气或其他气体压缩成高压气体，用于充气、输送、压缩等工业利生活领域。智能充气泵的原理是利用机械或电动力量将气体压缩，使其体积减小，压力增大，从而达到充气的目的。电子智能充气泵主要由压力传感器、微处理器、低噪音马达、充电器等部分组成。当气垫或气体容器需要充气时，智能充气泵的压力传感器会自动感应当前气体压力，并反馈给微处理器。在微处理器的控制下，低噪音马达开始工作，将气体压缩后送入气垫或容器中。在充气过程中，智能充气泵的压力传感器会不断监测气体压力变化，一旦压力达到设定值时，智能充气泵会自动停止工作，防止气体爆裂的风险。1 .智能充气泵基本功能具有四种模式选择（汽车轮胎，摩托车轮胎，自行车轮胎，球类），每种模式均可按需调节预设打气气压大小；多种气压单位显示（PSI,BAR,KPA,kgcm2）,更加清楚直观气压变化；打气至设定气压自动停止，无需时刻注意气压变化；内置照明LED灯，和SoS求救灯功能。2 .智能充气泵性能参数测量压力范围：012Bar（或0175Psi）:测量误差：±IOkPa（或1.5Psi）;工作（补偿）温度：-2070C；显示分辨率：0.5Psi;工作电压：220VAC/50HZ（也可定制IlOVAC/60HZ）；控制精度：±10kPa（或1.5PSI）。3 .智能充气泵芯片性能特点SIC8833是一个带24bitADC的8位RISCMCU,内置8k×16位OTP程序存储器。高性能的RISCCPU：8位单片机MCU内置8kX16位程序存储器OTP488字节数据存储器(SRAM)只有43字指令8级存储堆栈指令周期五档可选2MHzlMHz500KHz250KHZ125KHz,默认为500kHz.外设特性：24位双向I/O口1路蜂鸣器，可选择PT2.7或PT2.3输出6个内部中断(ADC、UART、TIMER。、TIMER2,RTC,LVD),2个外部中断5个具有唤醒功能的输入口4×16LCD,7×8LED1路输入全差分24bitSigma-Delta型ADC内置1/2/4/8/16/32/64/128/256倍PGA内置温度传感器低电压检测(LVD)引脚1路UART内置比较器低功耗特性：MCU工作电流一正常模式1.5mA16MHZ(工作电压3V,指令周期50OkHZ)一休眠模式下的电流小于L5A封装：QFN324.广泛应用领域电子智能充气泵的应用领域非常广泛，它可以用于充气车胎、自行车轮胎、足球、航空模型等多种物品。此外，对于具有特殊使用要求的领域，如潜水、医疗设备等，电子智能充气泵也是一种可选的气体管理和充气设备。这种多功能性使得电子智能充气泵在各个领域都有很好的应用
